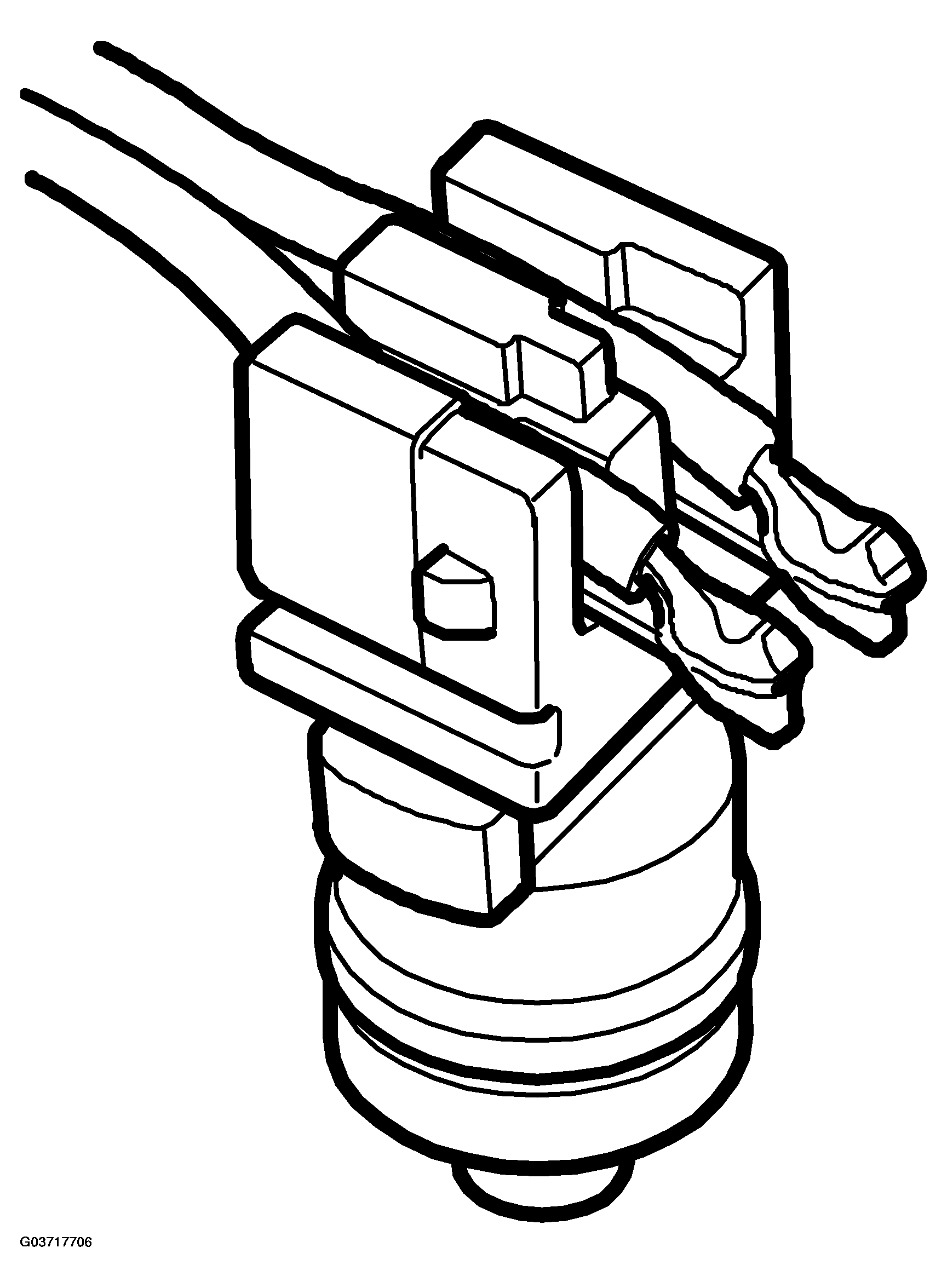

Transmission fluid temperature sensor (535)
TRANSMISSION FLUID TEMPERATURE SENSOR (535) VOLTAGE, CURRENT, RESISTANCE DESCRIPTION
| Type | Voltage, current, resistance | Description |
|---|---|---|
| NTC resistor | 2067 +/-223O (0°) 20.7 +/-1.5O (160°) temp. range -40° to +160° |
1 rev. = 12 pulses |
TRANSMISSION FLUID TEMPERATURE SENSOR (535) OIL TEMP, RESISTANCE AND VOLTAGE
| Oil temp. °C | Resistance O | Voltage V (TCM pin x) +/-10% |
|---|---|---|
| -10 | 5000 | 4.6 |
| 0 | 2000 | 4.1 |
| 20 | 900 | 3.4 |
| 40 | 400 | 2.4 |
| 80 | 125 | 1.1 |
| 100 | 75 | 0.7 |
| 200 | 27 | 0.3 |
