Main fuse board 342a in engine compartment

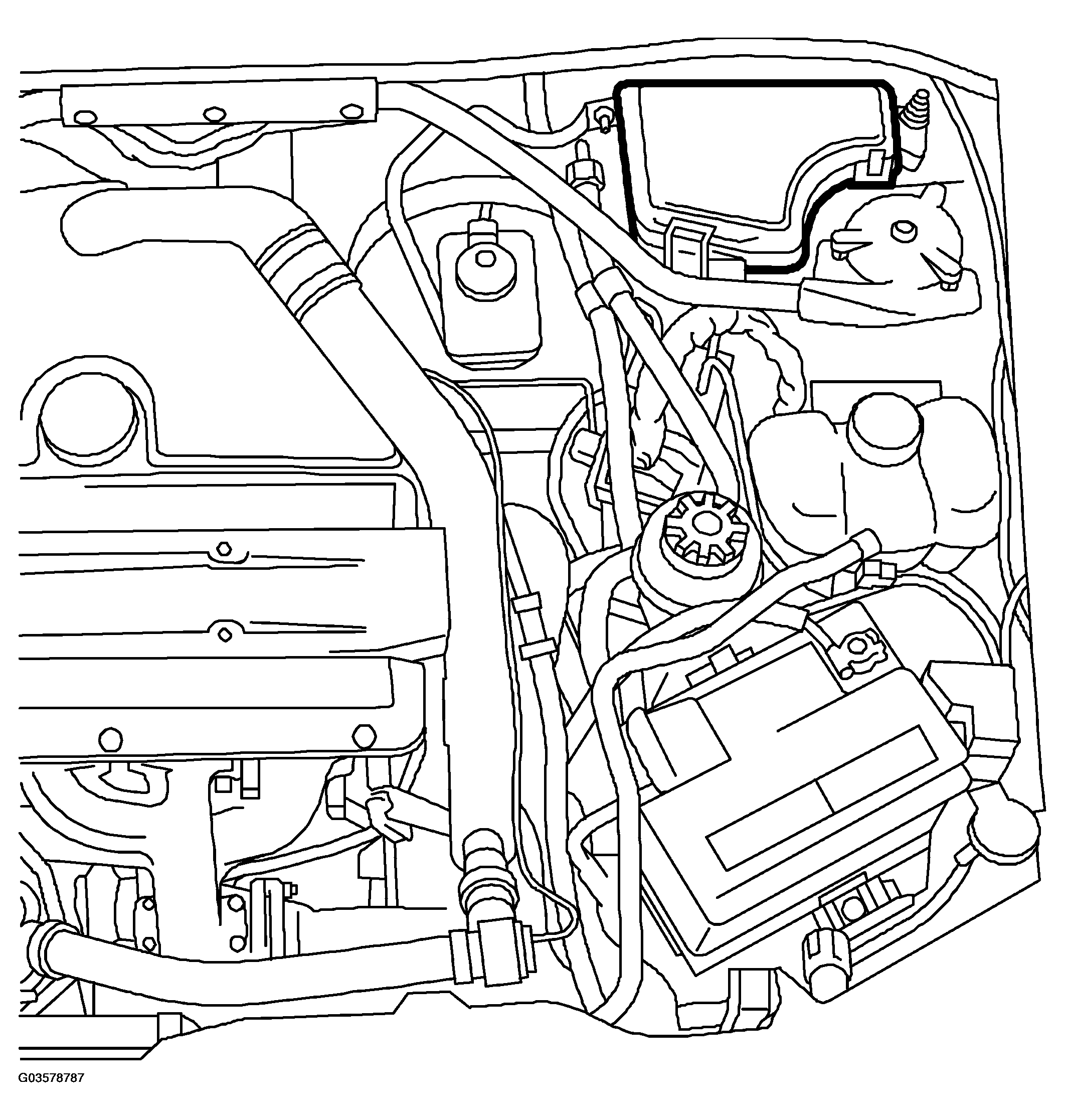

On left side in engine compartment below windscreen
Right sleeve outlet is voltage input.

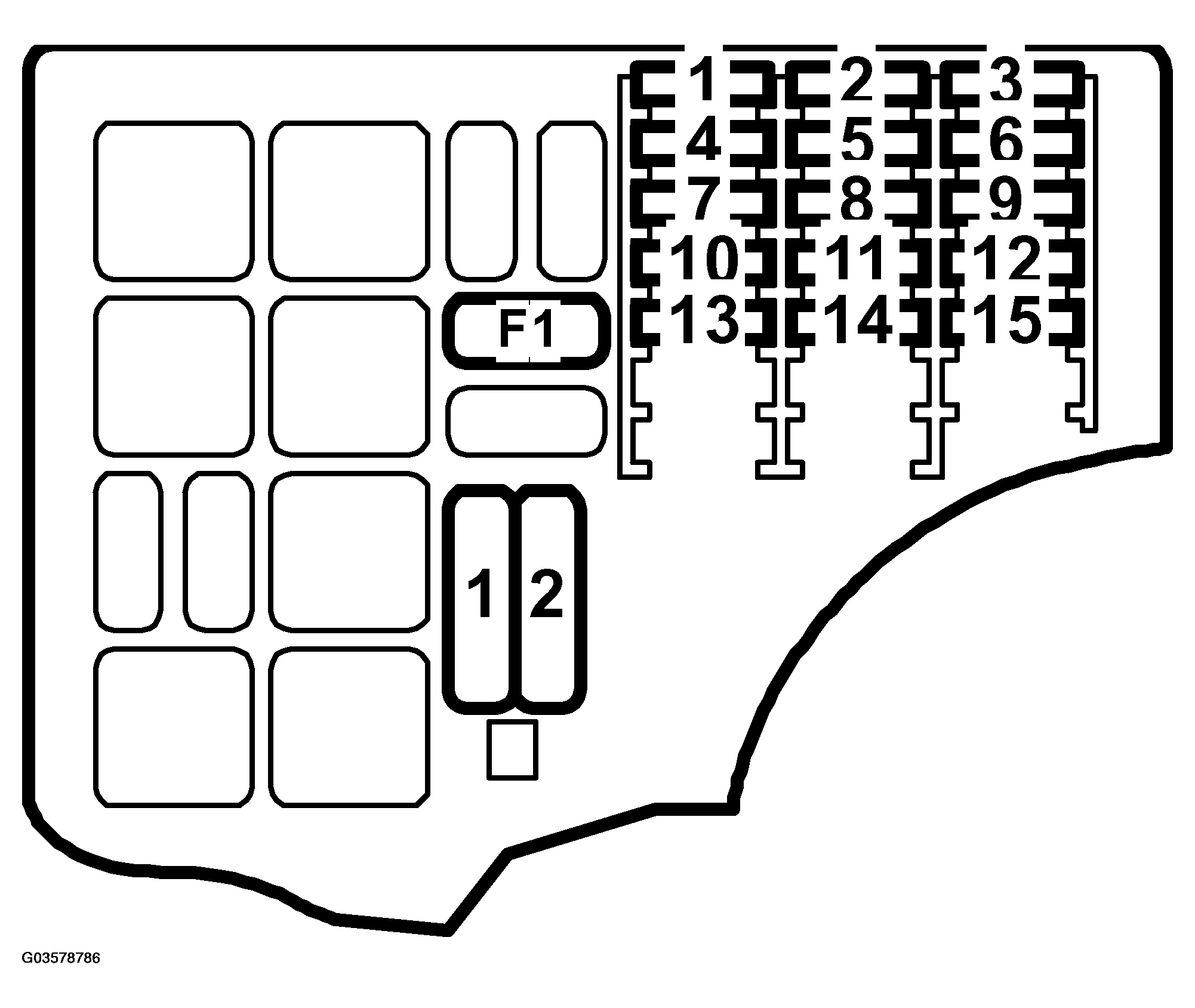

MAIN FUSE BOARD FUSES REFERENCE
| No. | Value | Type | Function |
|---|---|---|---|
| 1 | - | ||
| 2 | 15 A | +30 | Fog lights |
| 3 | 40 A | +30 | Radiator fan, low speed |
| 4 | - | ||
| 5 | 15 A | +30 | A/C compressor |
| 6 | 10 A | Left dipped beam | |
| 7 | 10 A | Right dipped beam | |
| 8 | 10 A | Left main beam | |
| 9 | 10 A | Right main beam | |
| 10 | 7,5 A | Headlamp wipers | |
| 11 | 10 A | +54 | Headlamp beam adjustment |
| 12 | - | Spotlights | |
| 13 | |||
| 14 | 10 A | +54 | Parking heater connection, diesel |
| 15 | 15 A | +30 | Auxiliary heater, diesel |
| Maxi 1 | 30 A | +30 | Radiator fan, high speed |
| Maxi 2 | 50 A | +30 | ABS |
| F1 | 60 A | +30 | Glow plug, diesel |
| F2 | - |
