UNDERDRIVE Clutch: Reassembly
- Install new "O" rings on underdrive clutch piston. Install piston in drum. Install return spring assembly. Compress spring assembly and install snap ring. Install underdrive clutch pack and pressure plate. See Fig 1
.

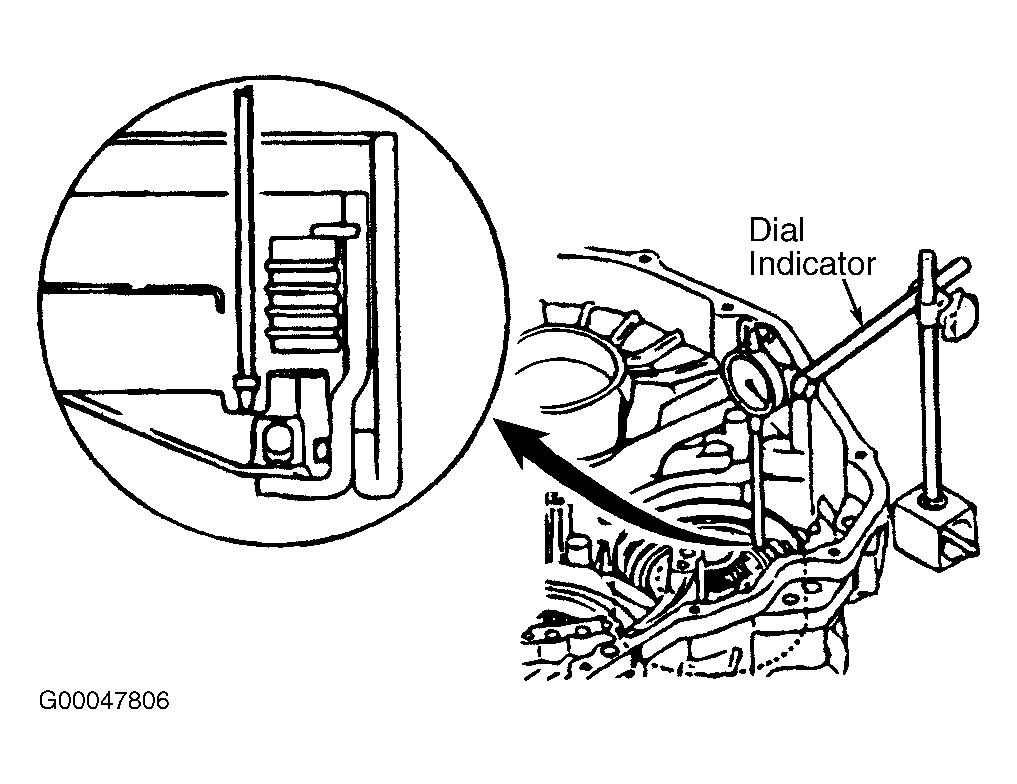

- Install underdrive clutch drum in transaxle case. Using dial indicator, measure underdrive clutch piston stroke. See Fig 3
. Apply air pressure to fluid passage on back of transaxle case. See Fig 2
. Ensure no air leakage is present. Piston stroke should be .059-.074" (1.52-1.89 mm).
- Install one-way clutch on drum. Check underdrive one-way clutch operation. Hold drum and rotate one-way clutch. One-way clutch should turn counterclockwise and lock clockwise. See Fig 4
.
