Rear Suspension: Description

Rear axle is a tube with welded on mountings for spring links and welded on hub carriers. Suspension consists of a rigid axle

between two spring links. A panhard rod limits lateral movement of rear axle. Two torque arms take up torsional forces.

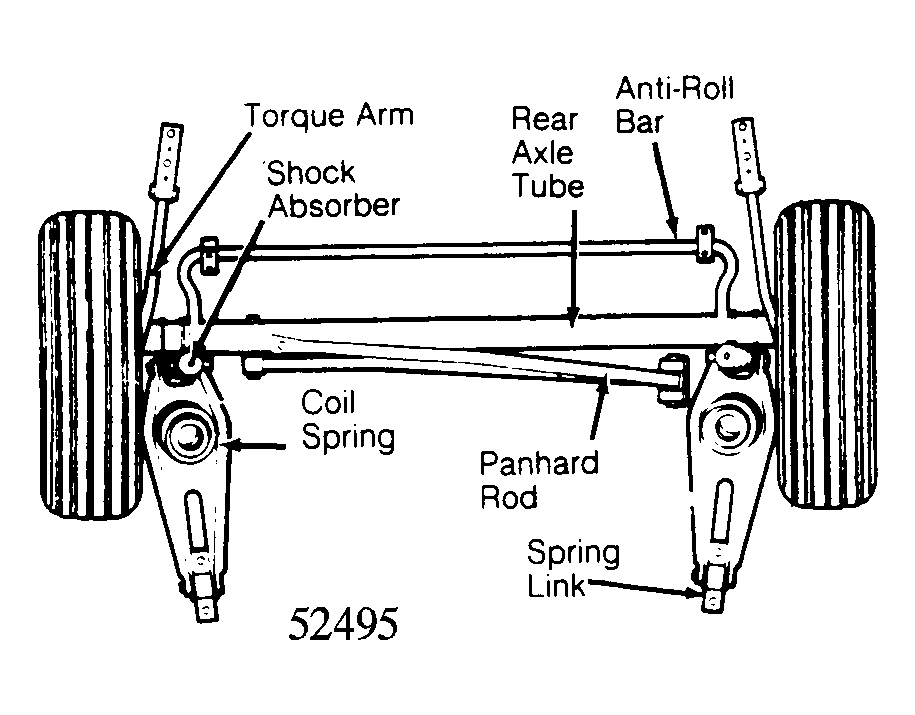

Fig 1: 9000 Turbo Rear Suspension
G52495Courtesy of SAAB-SCANIA OF AMERICA, INC.
