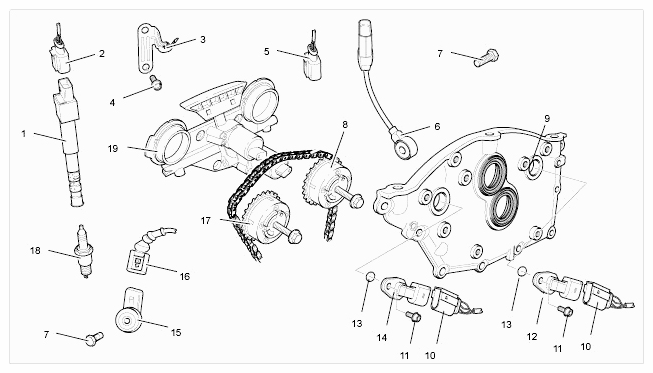

Component Overview
Courtesy of PORSCHE CARS NORTH AMERICA, INC.
- -1- - Bar ignition module
- -2- - Cable plug
- -3- - Support
- -4- - Screw → Tightening torque: 20 Nm (15 ft lbs.)
- -5- - Cable plug
- -6- - Knock sensor
- -7- - Screw → Tightening torque: 20 Nm (15 ft lbs.)
- -8- - Exhaust camshaft adjuster 32A
- -9- - Cover section
- -10- - Cable plug
- -11- - Screw → Tightening torque: 10 Nm (7.5 ft lbs.)
- -12- - Hall sender G163, exhaust camshaft
- -13- - Sealing ring; replace
- -14- - Hall sender G40, intake camshaft
- -15- - Knock sensor
- -16- - Cable plug
- -17- - Intake camshaft adjuster 24E
- -18- - Spark plug → Tightening torque: 20 Nm (15 ft lbs.)
- -19- - Timing chain housing
