Removing And Installing Air/Oil Separator
Engine removed

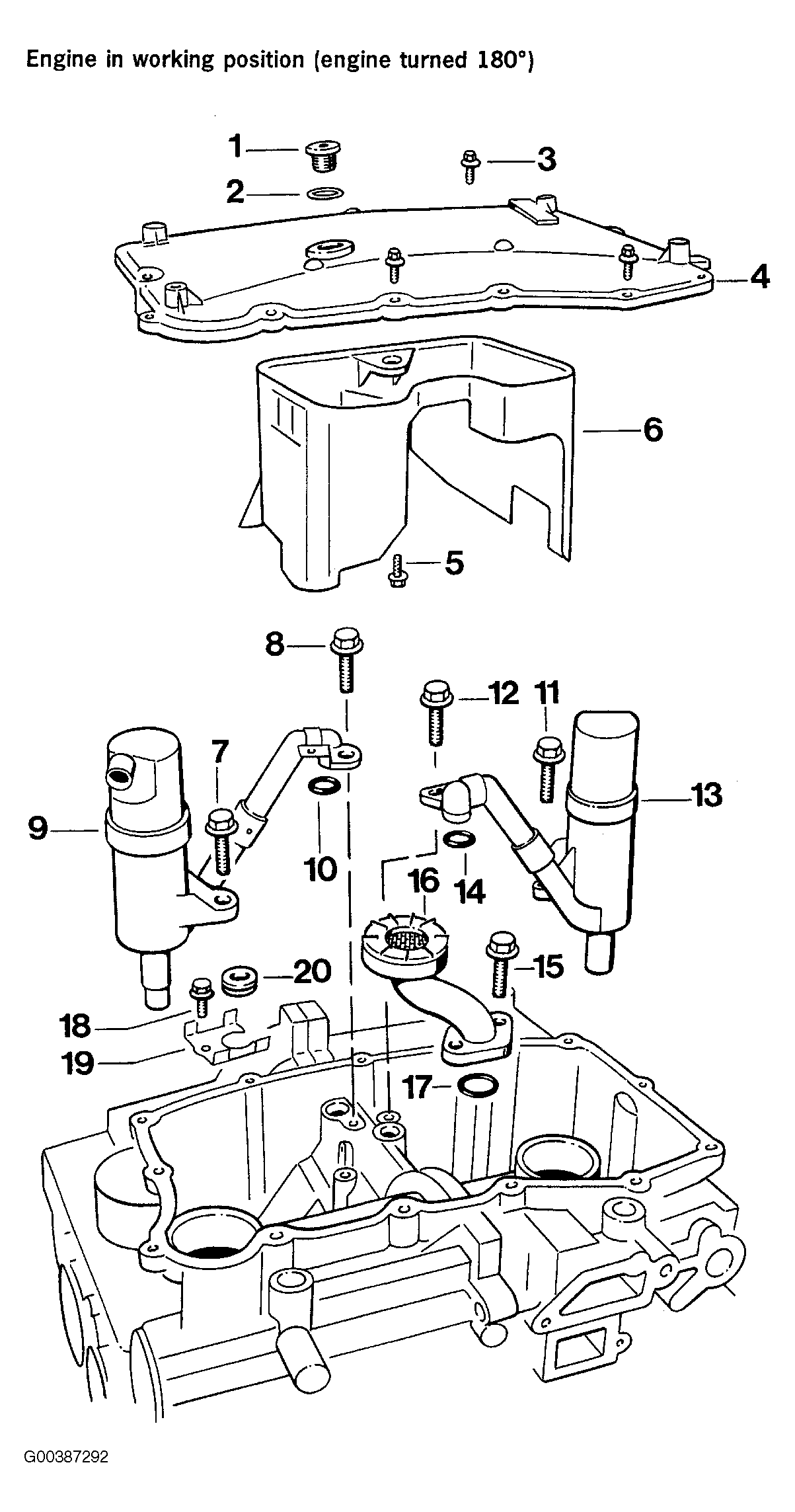

Engine in working position (engine turned 180°)
REMOVAL AND INSTALLATION PROCEDURE FOR ENGINE LUBRICATION
| No. | Designation | Qty. | Installation | ||
|---|---|---|---|---|---|
| 1(1) | Oil drain plug M18 x 1.5 | 1 | - | ||
| 2(1) | Sealing ring A18 x 24 | 1 | Always replace | ||
| 3(1) | Hexagon-head bolt M6 x 16 | 13 | - | ||
| 4(1) | Oil pan | 1 | Clean sealing surface and apply silicone bead | ||
| 5(1) | Hexagon-head bolt M6 x 16 | 3 | - | ||
| 6(1) | Bulkhead box | 1 | - | ||
| 7(1) | Hexagon-head bolt M6 x 20 | 1 | - | ||
| 8(1) | Hexagon-head bolt M6 x 20 | 1 | - | ||
| 9(1) | Air/oil separator | 1 | - | ||
| 10(1) | O-ring 12 x 2 | - | |||
| 11(1) | Hexagon-head bolt M6 x 20 | 1 | - | ||
| 12(1) | Hexagon-head bolt M6 x 12 | 1 | - | ||
| 13(1) | Air/oil separator | 1 | - | ||
| 14(1) | O-ring 12 x 2 | 1 | Lightly oiled | ||
| 15(1) | Hexagon-head bolt M6 x 20 (micro-encapsulated) | 2 | Replace | ||
| 16(1) | Oil suction pipe | 1 | - | ||
| 17(1) | O-ring 30 x 3 | - | Lightly oiled | ||
| 18(1) | Hexagon-head bolt M6 x 12 | 1 | - | ||
| 19(1) | Holder for oil probe | 1 | - | ||
| 20(1) | Grommet 9.5 x 18 x 1.2 | 1 | - | ||
|
|||||
