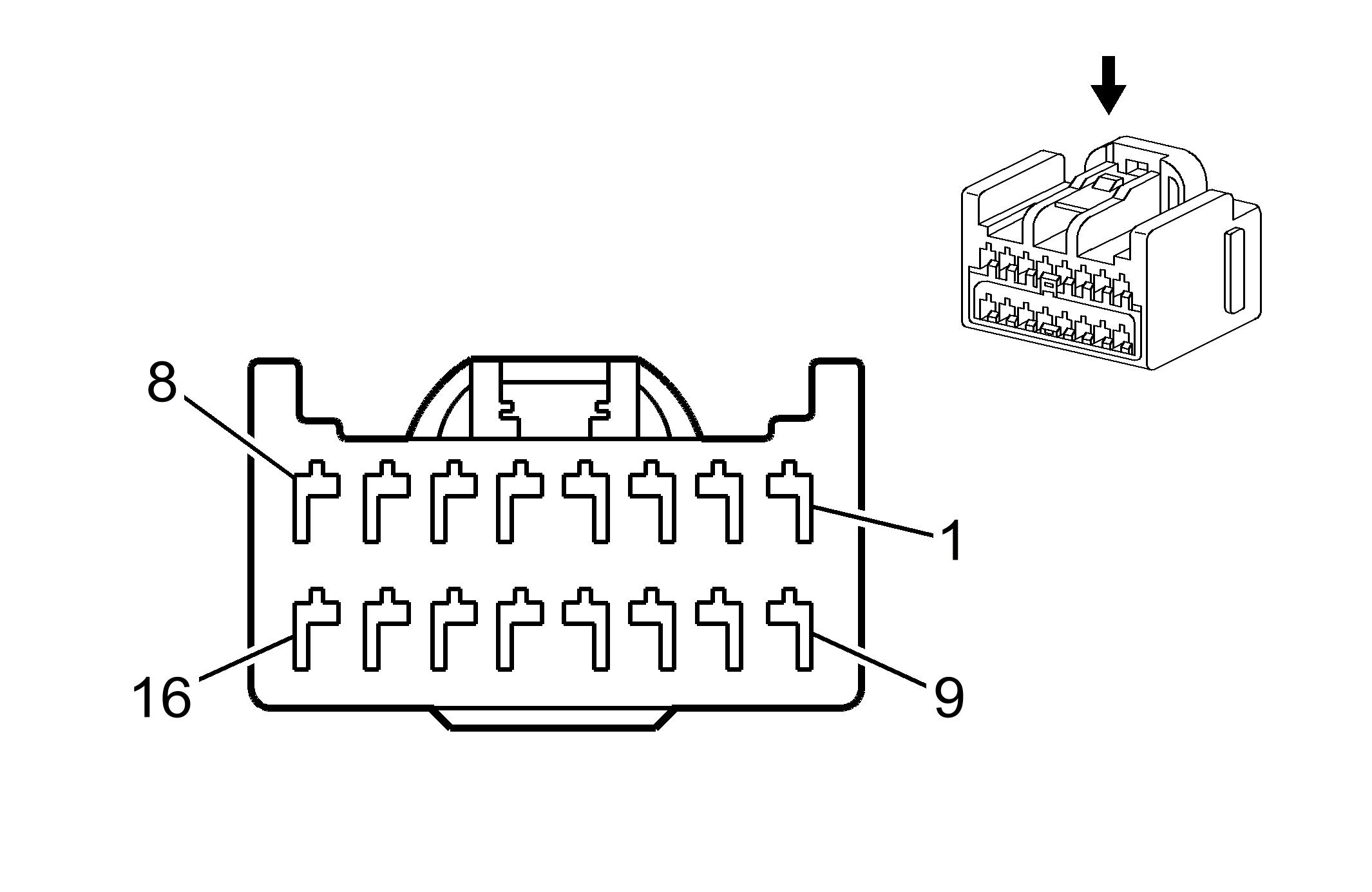

Amplifier X2 (U65)
Amplifier X2 (U65)
| Pin | Wire | Circuit | Function |
|---|---|---|---|
| 1 | 0.8 YE | 116 | Left Rear Speaker Output (-) |
| 2 | 0.8 BN | 199 | Left Rear Speaker Output (+) |
| 3 | 0.8 D-BU | 46 | Right Rear Speaker Output (+) |
| 4 | 0.8 L-BU | 115 | Right Rear Speaker Output (-) |
| 5-8 | - | - | Not Used |
| 9 | 0.8 D-GN | 117 | Right Front Speaker Output (-) |
| 10 | 0.8 L-GN | 200 | Right Front Speaker Output (+) |
| 11 | 0.8 TN | 201 | Left Front Speaker Output (+) |
| 12 | 0.8 GY | 118 | Left Front Speaker Output (-) |
| 13-16 | - | - | Not Used |
Connector Part Information
|
Terminal Part Information
|
