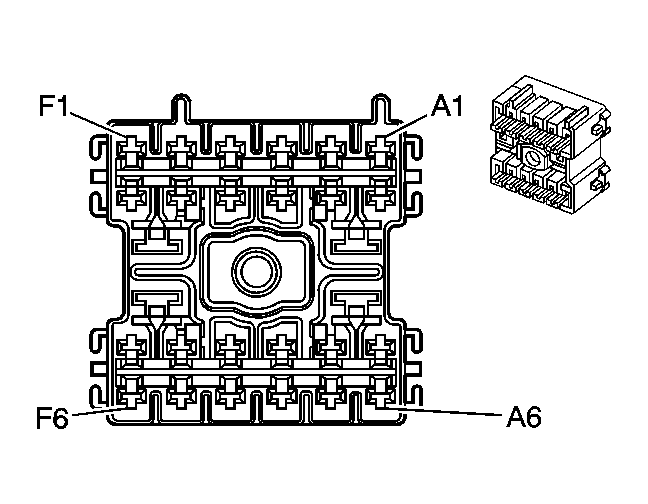

Fuse Block - Underhood X3
Fuse Block - Underhood X3
| Pin | Wire | Circuit | Function |
|---|---|---|---|
| A1-A2 | - | - | Not Used |
| A3 | 5.0 RD/BK | 542 | Battery Positive Voltage (JL9) |
| A4 | - | - | Not Used |
| A5 | 2.0 RD/WH | 540 | Battery Positive Voltage (JL9) |
| A6 | 0.5 BN | 9 | Park Lamp Supply Voltage |
| B1 | 0.8 L-GN/BK | 311 | Right Headlamp High Beam Supply Voltage |
| B2 | 0.8 TN/WH | 312 | Right Headlamp Low Beam Supply Voltage |
| B3-B4 | - | - | Not Available |
| B5 | 0.8 YE | 712 | Left Headlamp Low Beam Supply Voltage |
| 0.5 PU | 359 | Daytime Running Lights Supply Voltage | |
| B6 | - | - | Not Used |
| C1 | 0.8 D-GN/WH | 711 | Left Headlamp High Beam Supply Voltage |
| C2 | - | - | Not Used |
| C3-C4 | - | - | Not Available |
| C5 | 1.0 BK | 250 | Ground |
| C6 | - | - | Not Used |
| D1-D2 | - | - | Not Used |
| D3-D4 | - | - | Not Available |
| D5 | 0.5 PU | 359 | Daytime Running Lights Supply Voltage Supply Voltage |
| D6 | 0.5 PK | 1439 | Ignition 1 Voltage (JL9) |
| E1 | 0.35 WH |
2368 | Engine Cooling Fan Clutch Supply Voltage (LNF) |
| 3.0 L-BU | 409 | Engine Cooling Fan Motor Supply Voltage (LE5) | |
| E2 | 0.8 D-GN | 29 | Horn Control |
| E3-E4 | - | - | Not Available |
| E5 | 0.8 PU | 2234 | Front Fog Lamp Supply Voltage (SKY/T96) |
| E6 | - | - | Not Used |
| F1 | 0.5 D-BU | 15 | Right Turn Signal Lamps Supply Voltage |
| F2-F3 | - | - | Not Used |
| F4 | 3.0 GY | 532 | Engine Cooling Fan Motor Supply Voltage (LE5) |
| F5 | - | - | Not Used |
| F6 | 0.5 L-BU | 14 | Left Turn Signal Lamps Supply Voltage |
Connector Part Information
Terminal Part Information
|
