Door Component Views

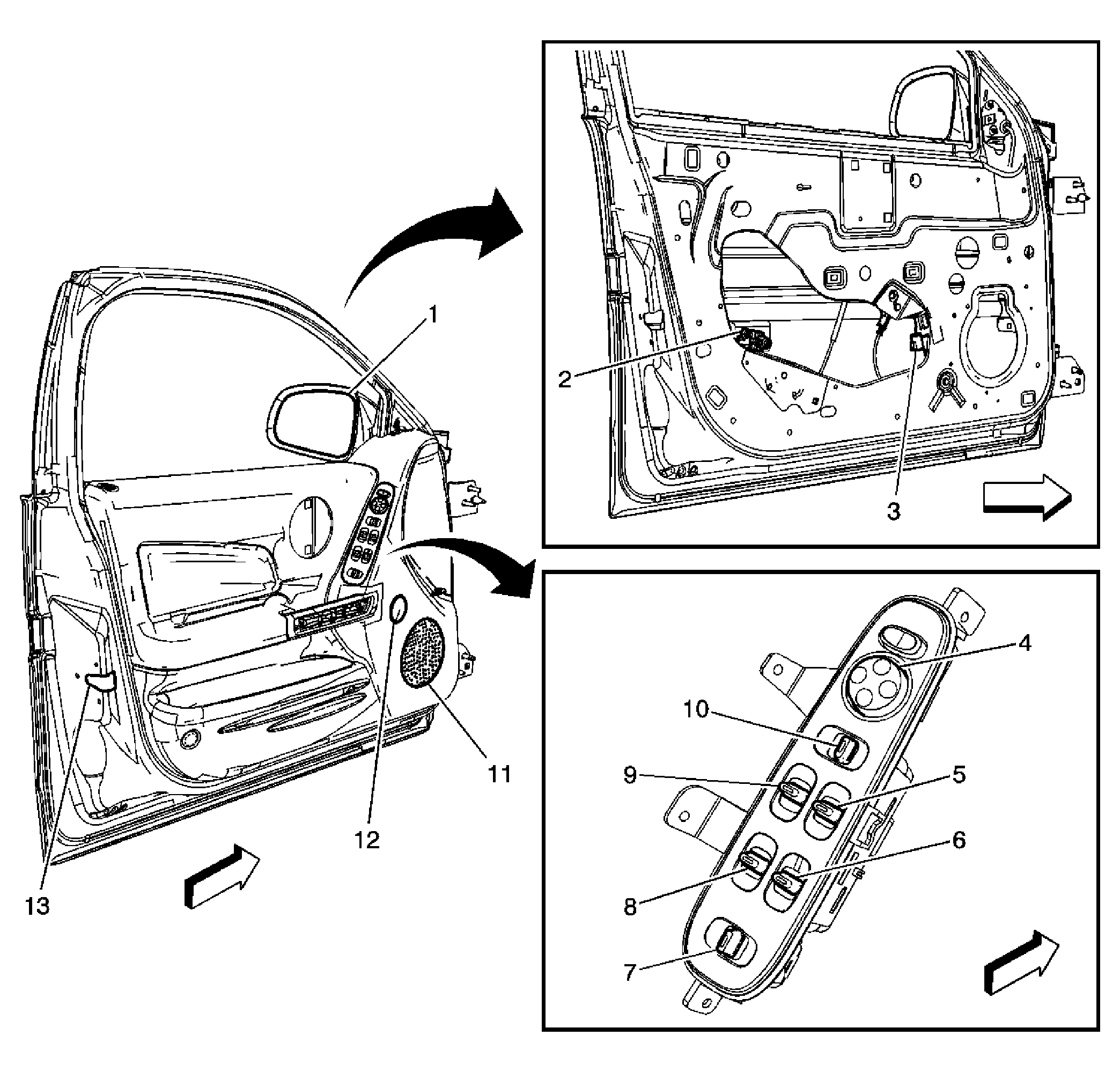

Fig 1: Identifying Driver Door Components
GM1906535Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Outside Rearview Mirror - Driver
2 Inflatable Restraint Side Impact Sensor - Left (AY1)
3 Window Motor - Driver
4 Outside Rearview Mirror Switch
5 Window Switch - Front Passenger
6 Window Switch - RR
7 Door Lock Switch - Driver
8 Window Switch - LR
9 Window Switch - Driver
10 Window Lock - Rear
11 Speaker - LF Door
12 Speaker - LF Door Tweeter
13 Door Lock - Driver

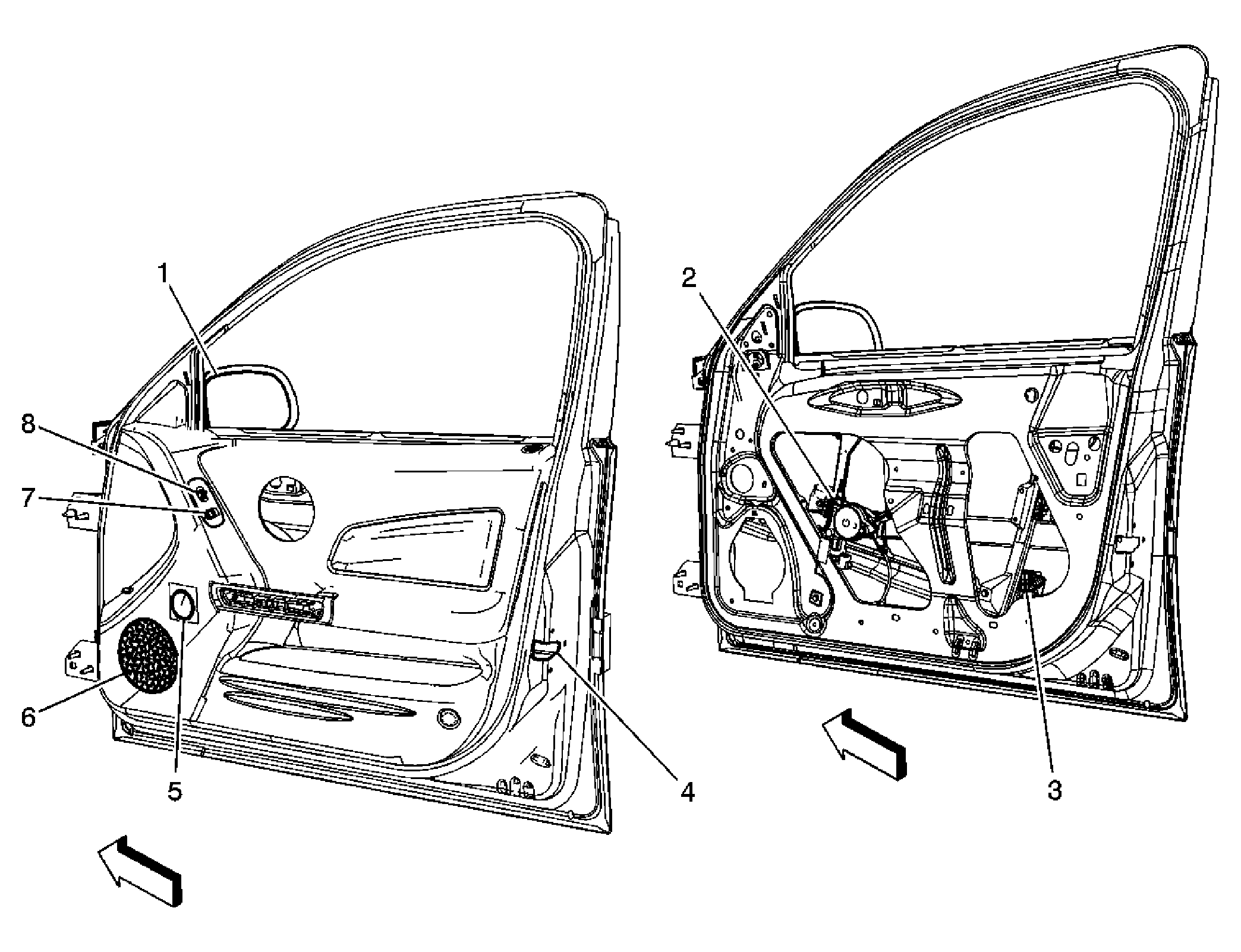

Fig 2: Identifying Front Passenger Door Components
GM1906567Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Outside Rearview Mirror - Passenger
2 Window Motor - Passenger
3 Inflatable Restraint Side Impact Sensor - Right (AY1)
4 Door Lock - Passenger
5 Speaker - RH Door Tweeter
6 Speaker - RH Door
7 Door Lock Switch - Passenger
8 Window Switch - Front Passenger
