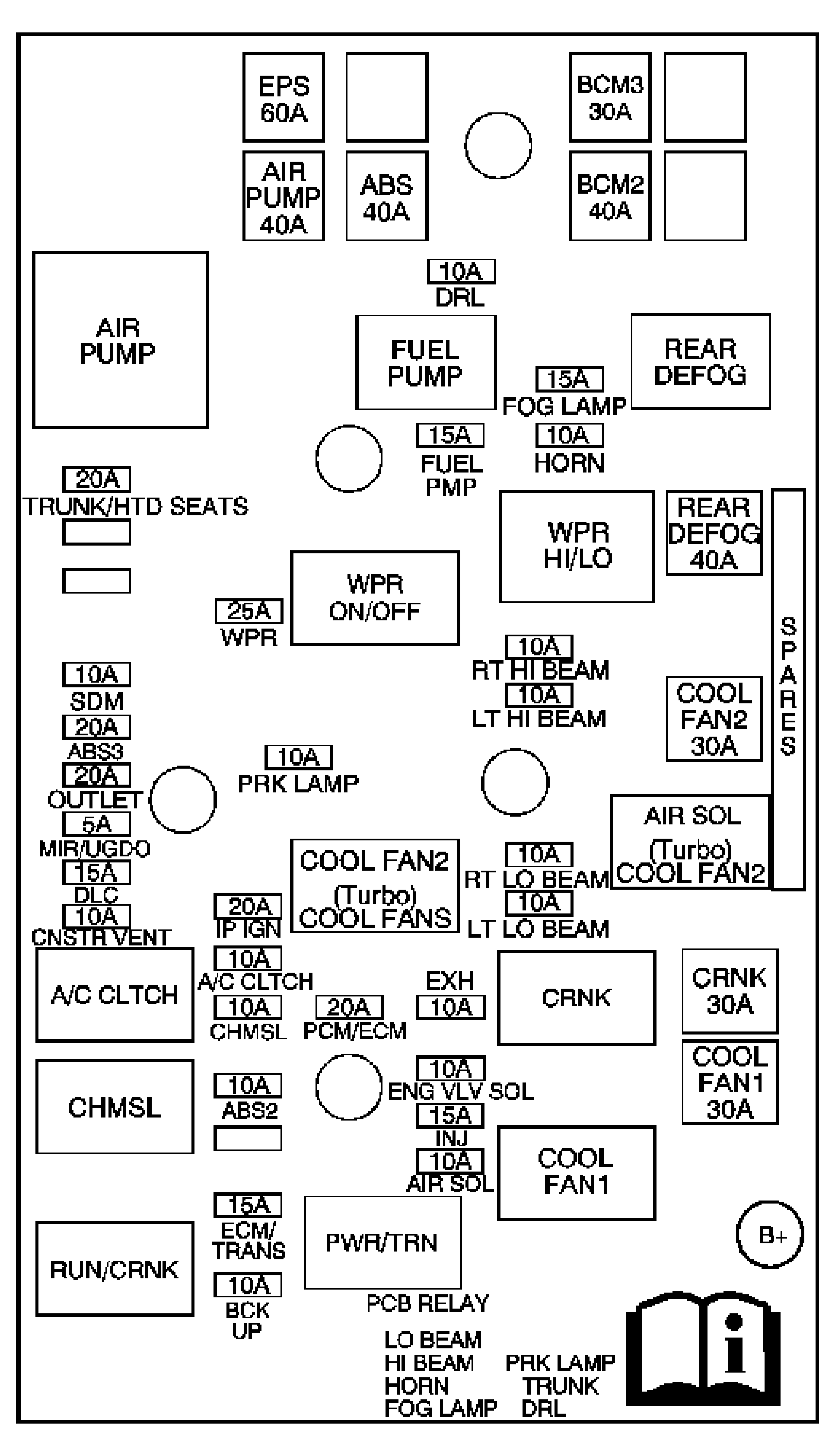

Fuse Block - Underhood Label
Fuse Block - Underhood Label Usage
| Device | Rating | Description |
|---|---|---|
| ABS Fuse | 40A | Electronic Brake Control Module (EBCM) |
| ABS2 Fuse | 10A | Electronic Brake Control Module (EBCM) |
| ABS3 Fuse | 20A | Electronic Brake Control Module (EBCM) |
| A/C CLTCH Fuse | 10A | A/C Compressor Clutch (C60) |
| A/C CLTCH Relay | - | A/C CLTCH Fuse |
| AIR PUMP Fuse | 40A | AIR PUMP Relay (NU6) |
| AIR PUMP Relay | - | Secondary Air Injection (AIR) Pump (NU6) |
| AIR SOL Fuse | 10A | Secondary Air Injection (AIR) Solenoid (NU6) |
| AIR SOL/COOL FAN2 Relay | - | AIR SOL Fuse (L61+NU6), Cooling Fan - 2 (LNF) |
| BCK UP Fuse | 10A | Back Up Lamp Switch (M/T), Park Neutral Position (PNP) Switch (A/T) |
| BCM2 Fuse | 40A | AMP Fuse 6, CLSTR Fuse 7, HVAC/PK3+ Fuse 10, IGN SW/PK3+ Fuse 8, STOP LP Fuse 9 (BCM Fuses) |
| BCM3 Fuse | 30A | HVAC Relay 30 (BCM) |
| CHMSL Fuse | 10A | CHMSL Relay |
| CHMSL Relay | - | Engine Control Module (ECM), Transmission Control Module (TCM), Center High Mounted Stop Lamp (CHMSL) |
| CNSTR VENT Fuse | 10A | Evaporative Emission (EVAP) Canister Vent Solenoid |
| COOL FAN 1 Fuse | 30A | COOL FAN1 Relay |
| COOL FAN 2 Fuse | 30A | COOL FAN2 Relay |
| COOL FAN 1 Relay | - | Cooling Fan Diode (L61), Cooling Fan Motor (L61), Cooling Fan 1 (LNF), Cooling Fan Resistor (LE5) |
| COOL FAN 2 (Turbo) COOL FANS Relay | - | Cooling Fan |
| CRNK Fuse | 30A | CRNK Relay |
| CRNK Relay | - | Starter |
| DLC Fuse | 15A | Data Link Connector (DLC) |
| DRL Fuse | 10A | RT and LT LO BEAM Fuses |
| ECM/TRANS Fuse | 15A | Engine Control Module (ECM), Transmission Control Module (TCM) (MN5) |
| ENG VLV SOL Fuse (LNF) | 10A | Turbocharger Wastegate Solenoid, Turbocharger Bypass Valve Solenoid, Camshaft Position (CMP) Actuator Solenoid - Intake, Camshaft Position (CMP) Actuator Solenoid - Exhaust |
| EXH Fuse | 10A | Evaporative Emission (EVAP) Canister Purge Solenoid, HO2S Sensors, Mass Air Flow (MAF)/Intake Air Temperature (IAT) Sensor |
| EPS Fuse | 60A | Electronic Power Steering (EPS) Control Module (PSCM) |
| FOG LAMP Fuse | 15A | Left Front and Right Front Fog Lamps (T37) |
| FUEL PUMP Fuse | 15A | Fuel Pump and Sender Assembly |
| FUEL PUMP Relay | - | FUEL PUMP Fuse |
| HORN Fuse | 10A | Horn |
| INJ Fuse | 15A | Fuel Injectors, Ignition Coil/Modules |
| IP IGN Fuse | 20A | Body Control Module (BCM) |
| LT HI BEAM Fuse | 10A | Left Headlamp |
| LT LO BEAM Fuse | 10A | Left Headlamp |
| MIR/UGDO Fuse | 5A | Outside Rearview Mirror Switch (DG7) |
| OUTLET Fuse | 20A | Cigar Lighter (DT4), Auxiliary Power Outlet |
| PCM/ECM Fuse | 20A | Engine Control Module (ECM) |
| PRK LAMP Fuse | 10A | Body Control Module (BCM), License Lamps, Marker Lamps, Park/Turn/DRL Signal Lamps, Tail/Stop and Turn Signal Lamps |
| PWR/TRN Relay | - | EXH Fuse, INJ Fuse, PCM/ECM Fuse, ENG VLV SOL Fuse |
| REAR DEFOG Fuse | 40A | REAR DEFOG Relay |
| REAR DEFOG Relay | - | Rear Window Defogger Grid |
| RT LO BEAM Fuse | 10A | Right Headlamp |
| RT HI BEAM Fuse | 10A | Right Headlamp |
| RUN/CRNK Relay | - | ECM/TRANS Fuse, IP IGN Fuse, BCK UP Fuse, ABS2 Fuse |
| SDM Fuse | 10A | Inflatable Restraint Sensing and Diagnostic Module (SDM), Body Control Module (BCM) |
| TRUNK/HEATED SEATS Fuse | 20A | TRUNK PCB Relay, Driver and Passenger Heated Seat Modules |
| WPR Fuse | 25A | WPR ON/OFF Relay |
| WPR ON/OFF Relay | - | WPR HI/LO Relay |
| WPR HI/LO Relay | - | Windshield Wiper Motor |
| Printed Circuit Board (PCB) Relays - Not Serviceable | ||
| DRL PCB Relay | - | DRL Fuse |
| FOG LAMP PCB Relay | - | FOG LAMP Fuse |
| HI BEAM PCB Relay | - | LT HI BEAM Fuse, RT HI BEAM Fuse |
| HORN PCB Relay | - | HORN Fuse |
| LO BEAM PCB Relay | - | LT LO BEAM Fuse, RT LO BEAM Fuse |
| PRK LAMP PCB Relay | - | PRK LAMP Fuse |
| TRUNK PCB Relay | - | Rear Compartment Lid Release Actuator |
