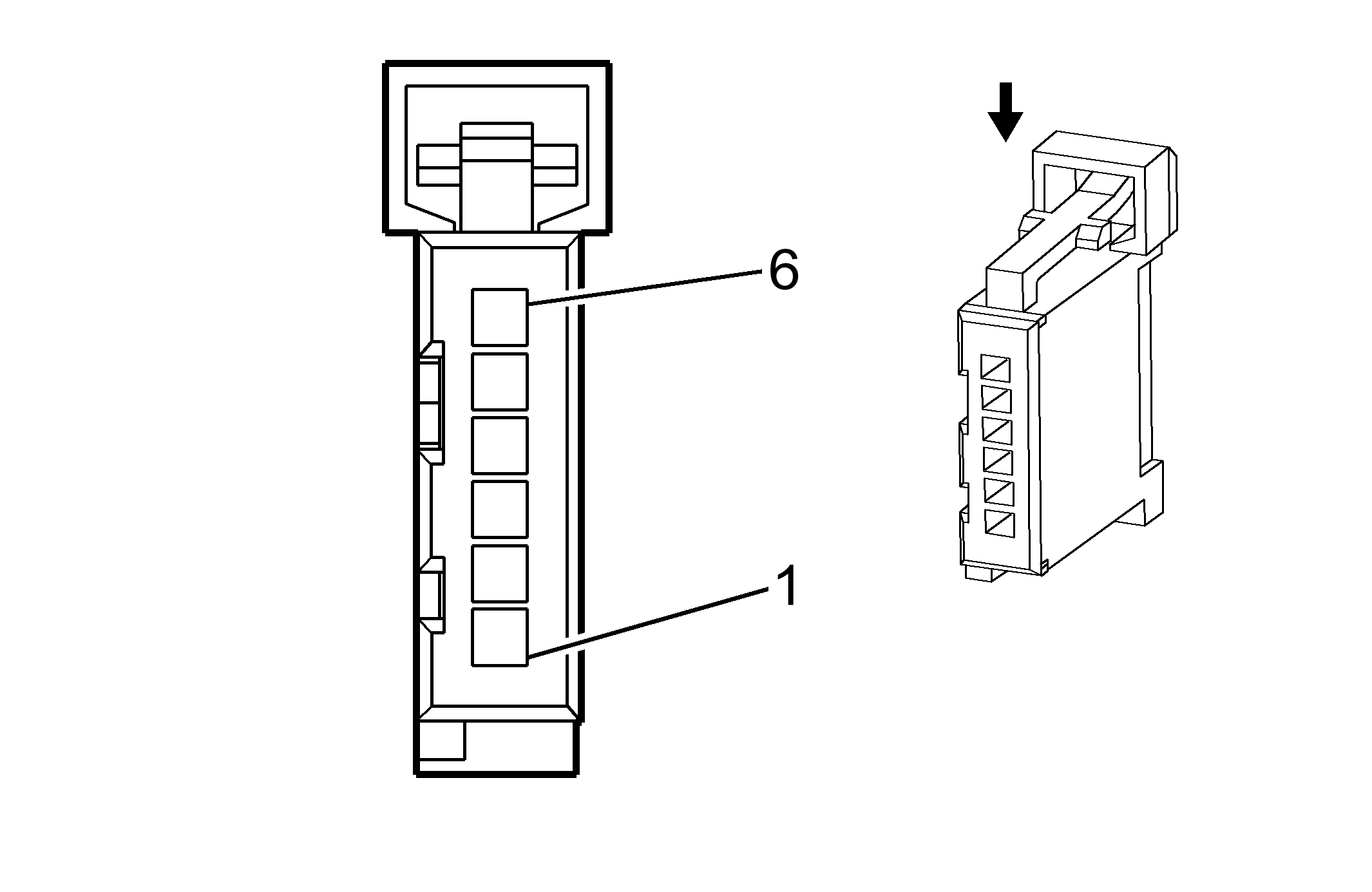

Steering Angle Sensor (JL4/JL9)
Courtesy of GENERAL MOTORS CORP. Steering Angle Sensor (JL4/JL9)
| Pin |
Wire |
Circuit |
Function |
| 1 |
0.35 GY |
1056 |
5-Volt Reference |
| 2 |
- |
- |
Not Used |
| 3 |
0.35 PK/BK |
6434 |
CAN Bus High Serial Data |
| 4 |
0.35 GY/BK |
6435 |
CAN Bus Low Serial Data |
| 5 |
- |
- |
Not Used |
| 6 |
0.35 OG/BK |
556 |
Low Reference |
Connector Part Information
- OEM: 13547374
- Service: See Catalog
- Description: 6-Way F 064 GET Series (BK)
|
Terminal Part Information
- Terminal/Tray: See Terminal Repair Kit
- Core/Insulation Crimp: See Terminal Repair Kit
- Release Tool/Test Probe: See Terminal Repair Kit
|
