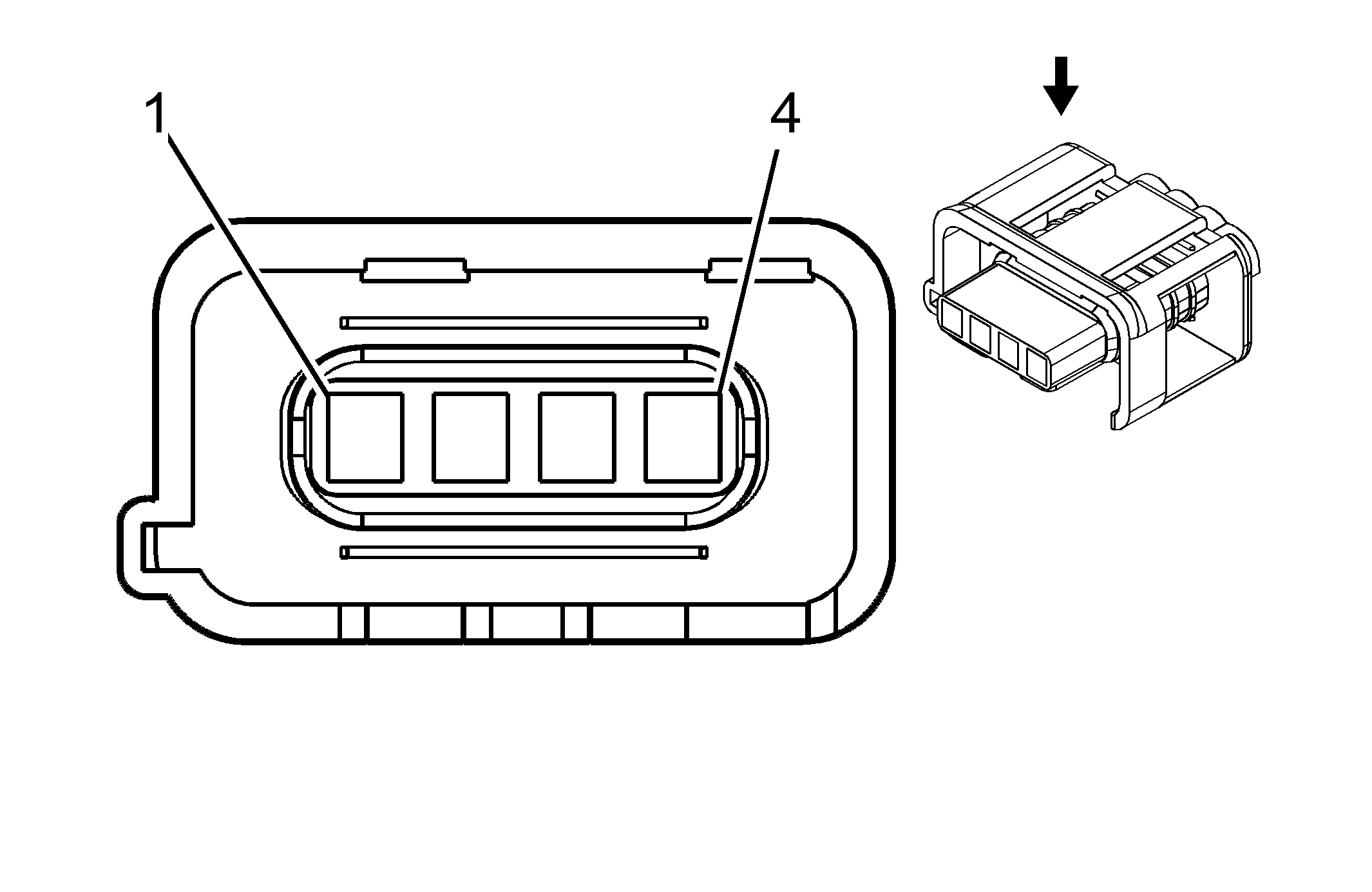

Rear Compartment Lid Release Actuator
Courtesy of GENERAL MOTORS CORP. Rear Compartment Lid Release Actuator
| Pin |
Wire |
Circuit |
Function |
| 1 |
- |
- |
Not Used |
| 2 |
0.5 OG/BK |
744 |
Rear Compartment Lid Ajar Switch Signal |
| 3 |
0.5 BK |
750 |
Ground |
| 4 |
0.8 TN/WH |
56 |
Rear Compartment Lid Release Switch |
Connector Part Information
- OEM: 15489043
- Service: 88988309
- Description: 4-Way F Timer Micro III Sealed (BK)
|
Terminal Part Information
- Terminal/Tray: See Terminal Repair Kit
- Core/Insulation Crimp: See Terminal Repair Kit
- Release Tool/Test Probe: See Terminal Repair Kit
|
