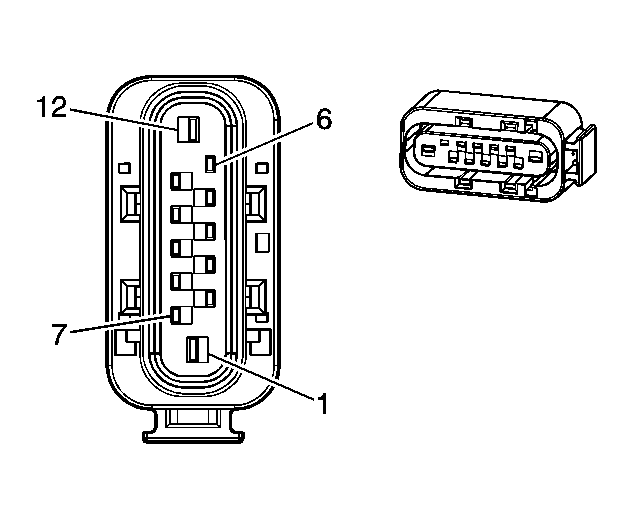

Park/Neutral Position (PNP) Switch (MN5/MXO)
Courtesy of GENERAL MOTORS CORP. Park/Neutral Position (PNP) Switch (MN5/MXO)
| Pin |
Wire |
Circuit |
Function |
| 1 |
0.5 BK/WH |
451 |
Ground |
| 2 |
0.35 WH |
776 |
Transmission Range Signal P |
| 3 |
- |
- |
Not Used |
| 4 |
0.5 L-GN |
24 |
Backup Lamp Supply Voltage |
| 5 |
0.5 PK/BK |
539 |
Ignition 1 Voltage |
| 6-7 |
- |
- |
Not Used |
| 8 |
0.35 YE |
772 |
Transmission Range Signal B |
| 9 |
0.35 TN/WH |
771 |
Transmission Range Signal A |
| 10 |
0.35 GY |
773 |
Transmission Range Signal C |
| 11 |
0.5 BK/WH |
451 |
Ground |
| 12 |
0.5 D-GN |
6307 |
Park/Neutral Signal |
Connector Part Information
- OEM: 15416724
- Service: 89046696
- Description: 12-Way F GT 150, 280 Series Solid (L-GY)
|
Terminal Part Information
- Terminal: See Terminal Repair Kit
- Core/Insulation Crimp: See Terminal Repair Kit
- Release Tool/Test Probe: See Terminal Repair Kit
|
