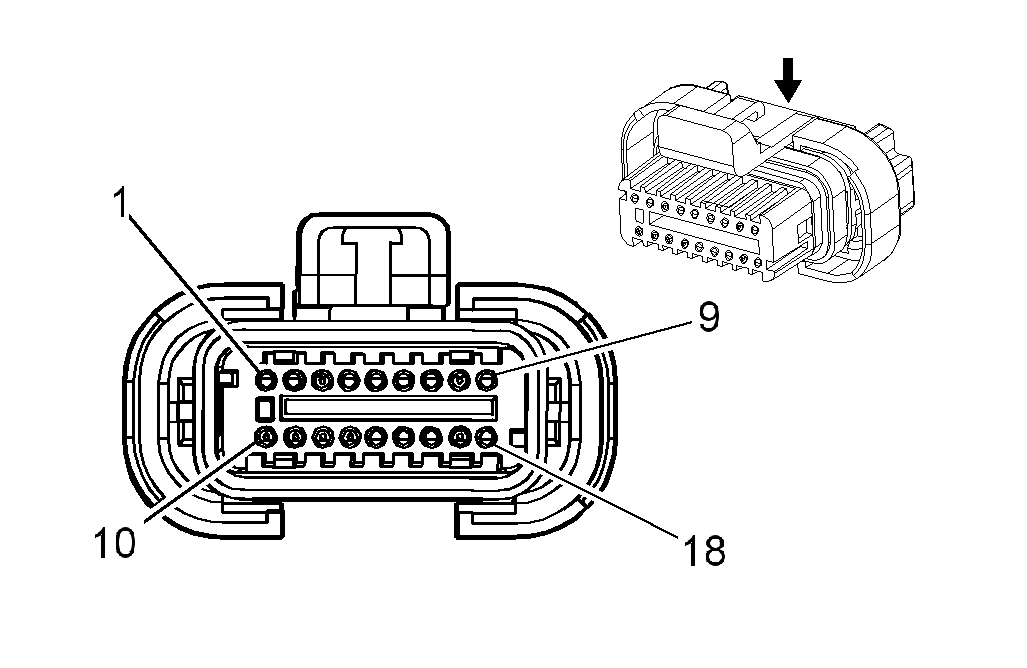

Inflatable Restraint Front Passenger Presence System (PPS) Module
Courtesy of GENERAL MOTORS CORP. Inflatable Restraint Front Passenger Presence System (PPS) Module
| Pin |
Wire |
Circuit |
Function |
| 1 |
0.35 TN/BK |
723 |
Passenger Air Bag On Indicator Control |
| 2 |
0.35 L-GN |
353 |
Passenger Air Bag Off Indicator Control |
| 3 |
- |
- |
Not Used |
| 4 |
0.35 D-BU |
913 |
Passenger Seat Belt Tension Sensor Signal |
| 5 |
0.35 BK/WH |
1251 |
Ground |
| 6 |
0.35 PK/WH |
916 |
Passenger Presence Sensor Signal |
| 7 |
0.35 D-BU/WH |
918 |
5-Volt Reference |
| 8 |
- |
- |
Not Used |
| 9 |
0.35 PK |
1339 |
Ignition 1 Voltage |
| 10-13 |
- |
- |
Not Used |
| 14 |
0.35 YE |
914 |
Low Reference |
| 15 |
0.35 YE/WH |
917 |
Low Reference |
| 16 |
0.35 PK/BK |
915 |
5-Volt Reference |
| 17 |
- |
- |
Not Used |
| 18 |
0.35 PU |
5018 |
Occupant Sensor Serial Data |
Connector Part Information
- OEM: 15431682
- Service: See Catalog
- Description: 18-Way F Micro-Pack 100W Series Sealed (BK)
|
Terminal Part Information
- Pins: 1, 2, 4, 6, 7, 9, 14-16, 18
- Terminal/Tray: Service With Terminated Lead
- Core/Insulation Crimp: See Terminal Repair Kit
- Release Tool/Test Probe: 12122523/J-35616-6 (BN)
- Pins: 5
- Terminal/Tray: See Terminal Repair Kit
- Core/Insulation Crimp: See Terminal Repair Kit
- Release Tool/Test Probe: See Terminal Repair Kit
|
