EVAP System Vacuum Leak Pump
EVAP System Vacuum Leak Pump Connector & Terminal Parts Information
Connector Part Information
|

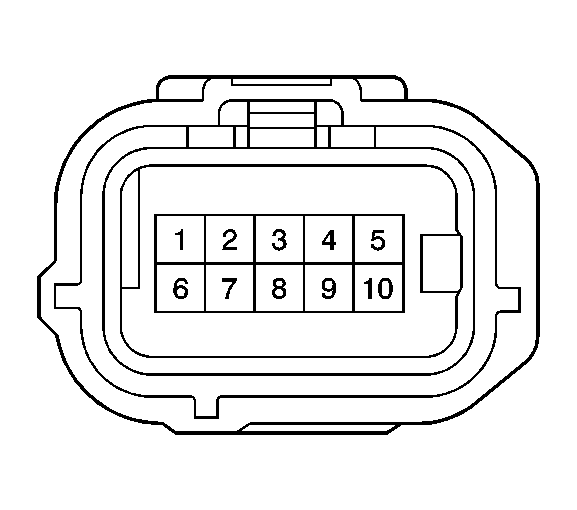

EVAP System Vacuum Leak Pump Terminal Identification
| Pin | Wire Color | Function |
|---|---|---|
| 1 | GY | Vacuum Pump Control |
| 2 | BN | Sensor Ground |
| 3 | BU | Fuel Tank Pressure (FTP) Input |
| 4 | YE | 5-Volt Reference |
| 5 | - | Not Used |
| 6 | WH/BK | Ground |
| 7 | - | Not Used |
| 8 | RD | EVAP Vent Solenoid Control |
| 9 | BK | EVAP Vent Solenoid Supply Voltage |
| 10 | - | Not Used |
