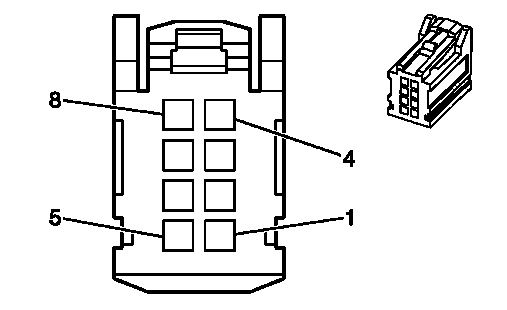

Turn Signal/Multifunction Switch Connector End View C1
Turn Signal/Multifunction Switch C1 Connector Parts Information
Connector Part Information
|
Terminal Part Information
|
Turn Signal/Multifunction Switch C1 Connector Terminal Identification
| Pin | Wire Color | Circuit No. | Function |
|---|---|---|---|
| 1 | BK/WH | 1551 | Ground |
| 2 | WH | 103 | Headlamp Switch On Signal |
| 3 | BN/WH | 301 | Park Lamp Switch On Signal |
| 4 | D-GN | 306 | Headlamp Switch Headlamps Off Signal |
| 5-8 | - | - | Not Used |
