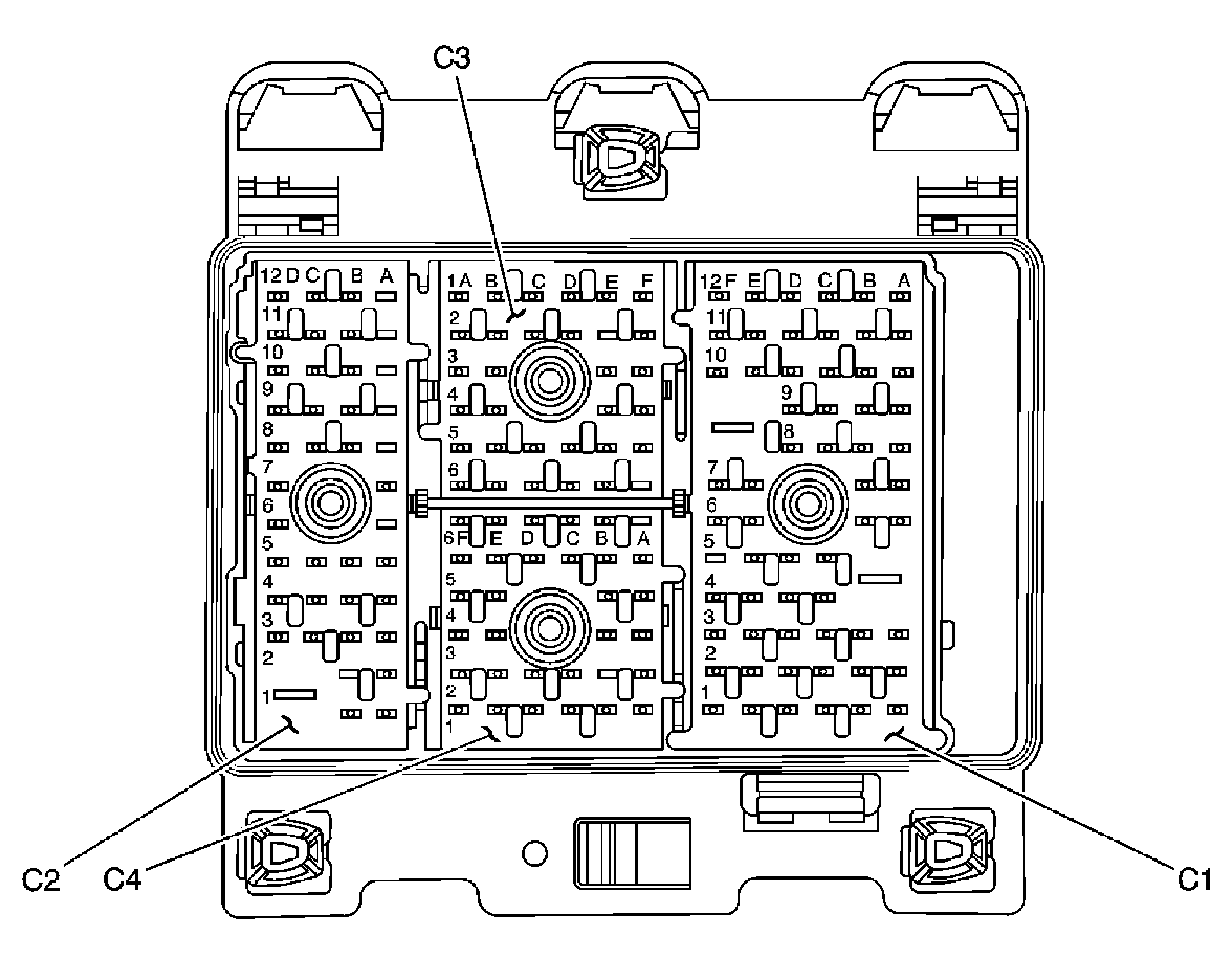

Fuse Block - Rear Bottom View
Connector Part Information
- OEM: 15492673
- Service: 88988767
- Description: 62-Way F Metri-Pack 280, 800 Series (BK)
Terminal Part Information
- Pins: A2, A8
- Terminal/Tray: See Terminal Repair Kit
- Core/Insulation Crimp: See Terminal Repair Kit
- Release Tool/Test Probe: See Terminal Repair Kit
- Pins: A5-A6, C12, E4, F7-F8
- Terminal/Tray: 12110127/19
- Core/Insulation Crimp: F/G
- Release Tool/Test Probe: 12150860/J-35616-44 (YE)
- Pins: A7, A9, B3, B7-B9, C2, C4-C5, D5, D8-D10, E5-E6, E10-E11, F2, F6, F10-F11, A10, D4
- Terminal/Tray: 12110844/4
- Core/Insulation Crimp: Pins A7, A9, B3, B7-B9, C2, C4-C5, D5, D8-D10, E5-E6, E10-E11, F2, F6, F10-F11 - E/C
- Core/Insulation Crimp: Pins A10, D4 - C/A
- Release Tool/Test Probe: 15315247/J-35616-4A (PU)
- Pins: C9, D1, D3, E7
- Terminal/Tray: 12110844/4
- Core/Insulation Crimp: E/A
- Release Tool/Test Probe: 15315247/J-35616-4A (PU)
Fuse Block - Rear C1
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A1-A3 | - | - | Not Used |
| A4 | RD/BK | 142 | Battery Positive Voltage |
| A5 | - | - | Not Available |
| A6 | RD/BK | 1242 | Battery Positive Voltage (AG1/ASN) |
| A7 | GY | 8 | Instrument Panel Lamp Supply Voltage |
| GY | 8 | Instrument Panel Lamp Supply Voltage (NW7/NW9) | |
| A8 | - | - | Not Used |
| A9 | D-GN/WH | 465 | Fuel Pump Relay Control |
| A10 | GY | 120 | Fuel Pump Supply Voltage |
| A11-A12 | - | - | Not Used |
| B1-B2 | - | - | Not Used |
| B3 | RD/WH | 1540 | Battery Positive Voltage |
| B4-B5 | - | - | Not Available |
| B6 | - | - | Not Used |
| B7 | BN/WH | 2517 | Keypad Red LED Signal (UE1) |
| B8 | WH | 193 | Rear Defog Relay Control |
| B9 | GY | 8 | Instrument Panel Lamp Supply Voltage |
| B10-B12 | - | - | Not Used |
| C1 | - | - | Not Used |
| C2 | BN | 818 | Vehicle Speed Signal (C3Y) |
| C3 | - | - | Not Used |
| C4 | WH | 1080 | Park Lamp Relay Control |
| C5 | GY | 157 | Courtesy Lamp Control |
| C6-C7 | - | - | Not Available |
| C8 | - | - | Not Used |
| C9 | OG | 1732 | Courtesy Lamps Supply Voltage |
| OG | 1732 | Courtesy Lamps Supply Voltage | |
| C10-C11 | - | - | Not Used |
| C12 | PU | 293 | Rear Defog Element Supply Voltage |
| D1 | BN | 9 | Park Lamp Supply Voltage |
| BN | 9 | Park Lamp Supply Voltage | |
| D2 | - | - | Not Used |
| D3 | BK | 1050 | Ground (UE1) |
| D4 | BK | 1350 | Ground (GT) |
| D5 | YE/BK | 2516 | Keypad Green LED Signal (UE1) |
| D6-D7 | - | - | Not Available |
| D8-D9 | - | - | Not Used |
| D10 | GY | 8 | Instrument Panel Lamp Supply Voltage (KA1) |
| GY | 8 | Instrument Panel Lamp Supply Voltage (KA1) | |
| D11-D12 | - | - | Not Used |
| E1-E3 | - | - | Not Used |
| E4 | BK | 1350 | Ground (GT) |
| E5 | L-GN/BK | 2515 | Keypad Supply Voltage (UE1) |
| E6 | - | - | Not Used |
| E7 | RD/WH | 1140 | Battery Positive Voltage (KA1) |
| RD/WH | 1140 | Battery Positive Voltage (KA1) | |
| E8-E9 | - | - | Not Available |
| E10 | L-BU | 1344 | Trunk Release Relay Control |
| E11 | GY | 8 | Instrument Panel Lamp Supply Voltage |
| GY | 8 | Instrument Panel Lamp Supply Voltage | |
| E12 | - | - | Not Used |
| F1 | - | - | Not Used |
| F2 | YE | 243 | Accessory Voltage |
| F3-F5 | - | - | Not Used |
| F6 | D-GN/WH | 2514 | Keypad Signal (UE1) |
| F7 | RD/WH | 1840 | Battery Positive Voltage (U85) |
| F8 | RD/BK | 42 | Battery Positive Voltage |
| F9 | - | - | Not Available |
| F10 | TN/WH | 56 | Rear Compartment Lid Release Switch Supply Voltage |
| F11 | GY | 8 | Instrument Panel Lamp Supply Voltage |
| GY | 8 | Instrument Panel Lamp Supply Voltage | |
| F12 | - | - | Not Used |
Connector Part Information
- OEM: 15492675
- Service: 88988613
- Description: 41-Way F Metri-Pack Mixed Series (RD)
Connector Part Information
- Terminal/Tray: 12110844/4
- Core/Insulation Crimp: E/A
- Release Tool/Test Probe: 15315247/J-35616-4A (PU)
Fuse Block - Rear C2
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A1 | - | - | Not Used |
| A2 | BN | 9 | Park Lamp Supply Voltage |
| A3- A12 | - | - | Not Used |
| B1 | BN | 9 | Park Lamp Supply Voltage |
| BN | 9 | Park Lamp Supply Voltage | |
| B2 | - | - | Not Used |
| B3 | L-GN | 24 | Backup Lamp Supply Voltage |
| L-GN | 24 | Backup Lamp Supply Voltage | |
| B4-B5 | - | - | Not Used |
| B6-B7 | - | - | Not Available |
| B8-B12 | - | - | Not Used |
| C1-C2 | - | - | Not Available |
| C3-C5 | - | - | Not Used |
| C6-C7 | - | - | Not Available |
| C8 | - | - | Not Used |
| C9 | D-GN | 19 | Right Rear Stop/Turn Lamp Supply Voltage |
| C10 | - | - | Not Used |
| C11 | YE | 18 | Left Rear Stop/Turn Lamp Supply Voltage |
| C12 | - | - | Not Used |
| D1-D12 | - | - | Not Used |
Connector Part Information
- OEM: 15492679
- Service: 88988726
- Description: 32-Way F Metri-Pack 280 Flex Lock Series (M-GY)
Terminal Part Information
- Pins: A1-A2, A5, B2, C5-C6, D2, D5, E2, E4-E6, F3-F4
- Terminal/Tray: 12110844/4
- Core/Insulation Crimp: Pins A1-A2, B2, C5-C6, D2, D5, E2, E4-E6, F3 - E/C
- Core/Insulation Crimp: Pins A5, F4 - C/A
- Release Tool/Test Probe: 15315247/J-35616-4A (PU)
- Pins: B3
- Terminal/Tray: 12191475/1
- Core/Insulation Crimp: A/G
- Release Tool/Test Probe: 12094429/J-35616-4A (PU)
- Pins: B5
- Terminal/Tray: 15324340/19
- Core/Insulation Crimp: F/G
- Release Tool/Test Probe: 12094430/J-35616-4A (PU)
Fuse Block - Rear C3 (Coupe/Sedan)
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A1 | BN | 818 | Vehicle Speed Signal (C3Y) |
| A2 | YE | 243 | Accessory Voltage (CF5/C3Y) |
| A3-A4 | - | - | Not Used |
| A5 | RD/WH | 1640 | Battery Positive Voltage (CF5) |
| A6 | - | - | Not Used |
| B1 | - | - | Not Used |
| B2 | BK | 1050 | Ground (UE1) |
| B3 | BK | 1350 | Ground (C3Y) |
| B4 | - | - | Not Used |
| B5 | RD/WH | 1940 | Battery Positive Voltage (C3Y) |
| B6 | - | - | Not Used |
| C1-C2 | - | - | Not Used |
| C3-C4 | - | - | Not Available |
| C5 | GY | 2516 | Keypad Green LED Signal (UE1) |
| C6 | GY | 157 | Courtesy Lamp Control |
| GY | 157 | Courtesy Lamp Control (C3Y) | |
| D1 | - | - | Not Used |
| D2 | BK/WH | 2515 | Keypad Supply Voltage (UE1) |
| D3-D4 | - | - | Not Available |
| D5 | BN/WH | 2517 | Keypad Red LED Signal (UE1) |
| D6 | - | - | Not Used |
| E1 | - | - | Not Used |
| E2 | D-BU | 2514 | Keypad Signal (UE1) |
| E3 | - | - | Not Used |
| E4 | BK | 1350 | Ground |
| BK | 1350 | Ground (DH6) | |
| E5 | OG | 1732 | Courtesy Lamps Supply Voltage |
| OG | 1732 | Courtesy Lamps Supply Voltage (DK6) | |
| E6 | OG | 1732 | Courtesy Lamps Supply Voltage (DH6) |
| OG | 1732 | Courtesy Lamps Supply Voltage (DH6) | |
| F1-F2 | - | - | Not Used |
| F3 | BK | 1350 | Ground (w/o C3Y) |
| BK | 1350 | Ground (DK6) | |
| F4 | BK | 1350 | Ground (CF5) |
| F5-F6 | - | - | Not Used |
Connector Part Information
- OEM: 15492678
- Service: 88988768
- Description: 32-Way F Metri-Pack 280 Flex Lock Series (WH)
Terminal Part Information
- Pins: A4-A5, E6, F4, B2, B4
- Terminal/Tray: 12110844/4
- Core/Insulation Crimp: Pins A4-A5, E6, F4 - E/C
- Core/Insulation Crimp: Pins B2, B4 - E/A
- Release Tool/Test Probe: 15315247/J-35616-4A (PU)
- Pins: D1, F2, F6
- Terminal/Tray: 12110844/4
- Core/Insulation Crimp: C/A
- Release Tool/Test Probe: 15315247/J-35616-4A (PU)
Fuse Block - Rear C4
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A1-A3 | - | - | Not Used |
| A4 | OG/BK | 744 | Rear Compartment Lid Ajar Switch Signal |
| OG/BK | 744 | Rear Compartment Lid Ajar Switch Signal | |
| A5 | OG/BK | 737 | Rear Compartment Lamp Control |
| A6 | - | - | Not Used |
| B1 | - | - | Not Used |
| B2 | YE | 18 | Left Rear Stop/Turn Lamp Supply Voltage |
| B3 | - | - | Not Used |
| B4 | D-GN | 19 | Right Rear Stop/Turn Lamp Supply Voltage |
| B5-B6 | - | - | Not Used |
| C1-C2 | - | - | Not Used |
| C3-C4 | - | - | Not Available |
| C5-C6 | - | - | Not Used |
| D1 | RD/WH | 40 | Battery Positive Voltage |
| D2 | - | - | Not Used |
| D3-D4 | - | - | Not Available |
| D5-D6 | - | - | Not Used |
| E1-E5 | - | - | Not Used |
| E6 | RD/WH | 1240 | Battery Positive Voltage |
| RD/WH | 1240 | Battery Positive Voltage (U2K) | |
| F1 | - | - | Not Used |
| F2 | BK | 1350 | Ground |
| F3 | - | - | Not Used |
| F4 | L-BU | 2182 | Reverse Lamp Relay Control |
| F5-F6 | - | - | Not Used |
