Power Seat Systems Component Views
WARNING: This page is about a different car, the 2004 Chevrolet Monte Carlo and 2004 Chevrolet Impala. However, it is still accessible from the selected car via links, so may be relevant.

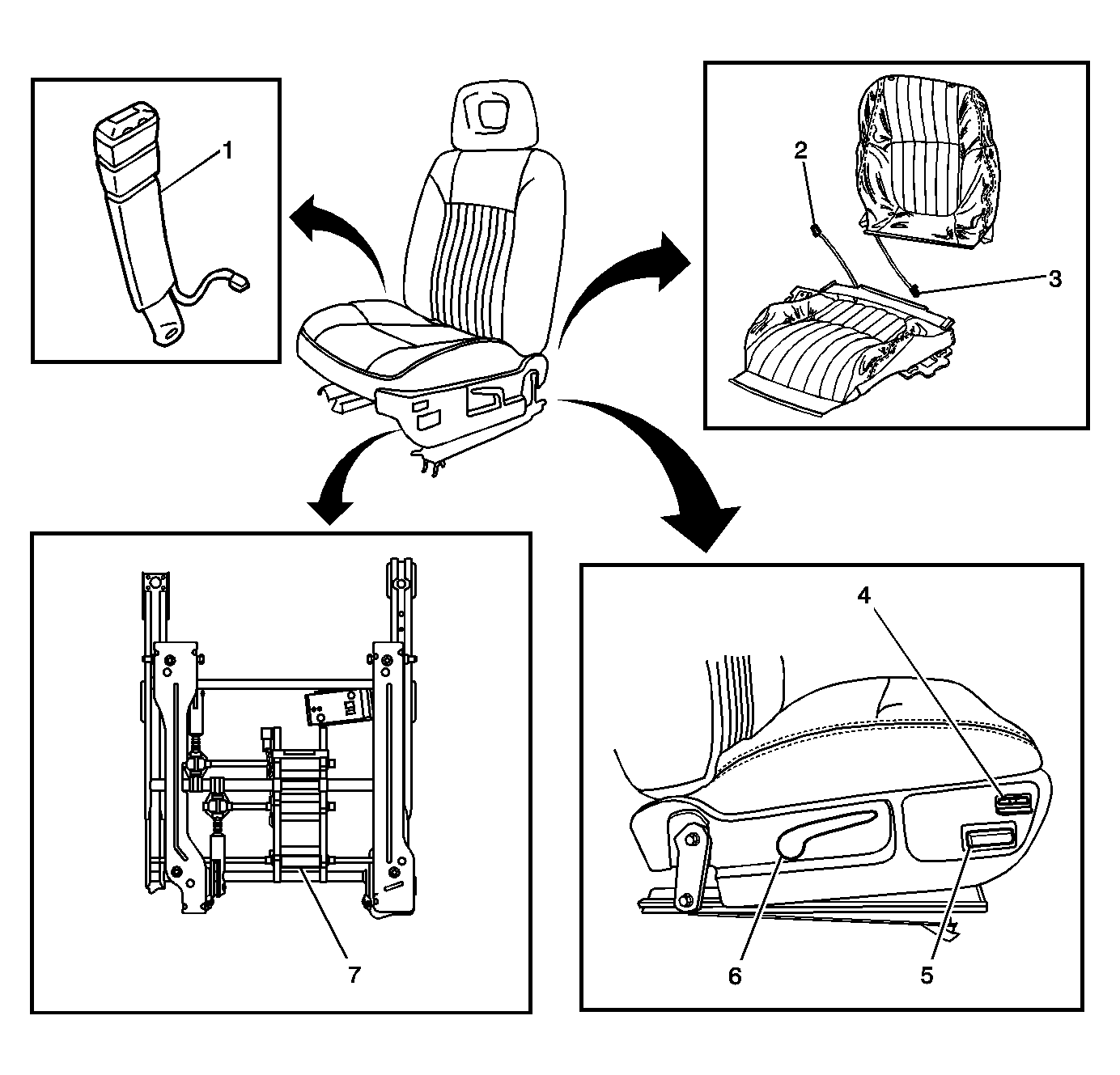

Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Seat Belt Switch-Left |
| 2 |
Heated Seat Cushion Element Connector (KA1) |
| 3 |
Heated Seat Back Element Connector (KA1) |
| 4 |
Heated Seat Switch (Impala) |
| 5 |
Seat Adjuster Switch |
| 6 |
Manual Seat Recliner Lever |
| 7 |
Seat Adjuster Motor Assembly |

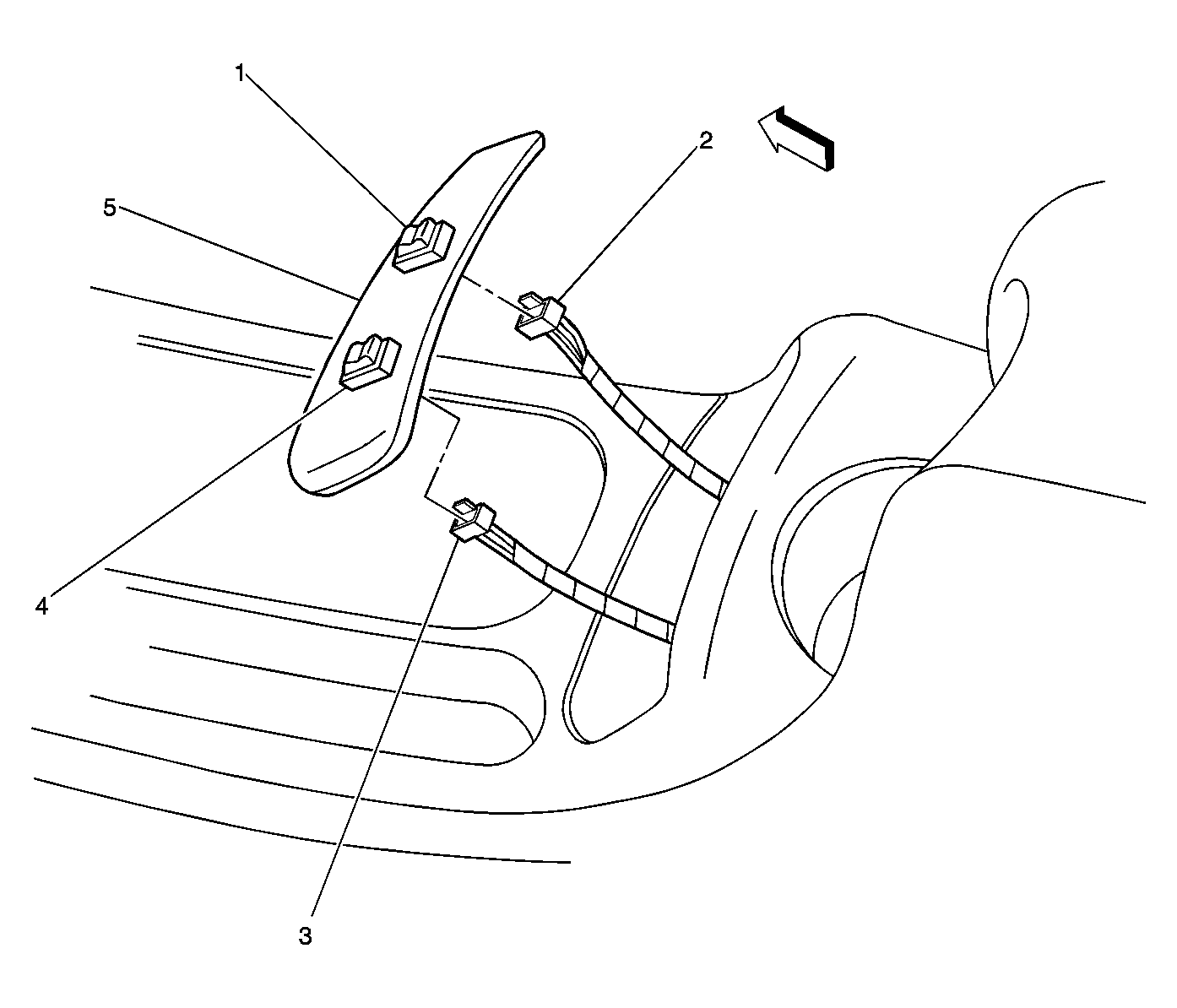

Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Heated Seat Switch-Driver |
| 2 |
Heated Seat Switch-Driver Connector |
| 3 |
Heated Seat Switch-Front Passenger Connector |
| 4 |
Heated Seat Switch-Front Passenger |
| 5 |
Switch Bezel |
