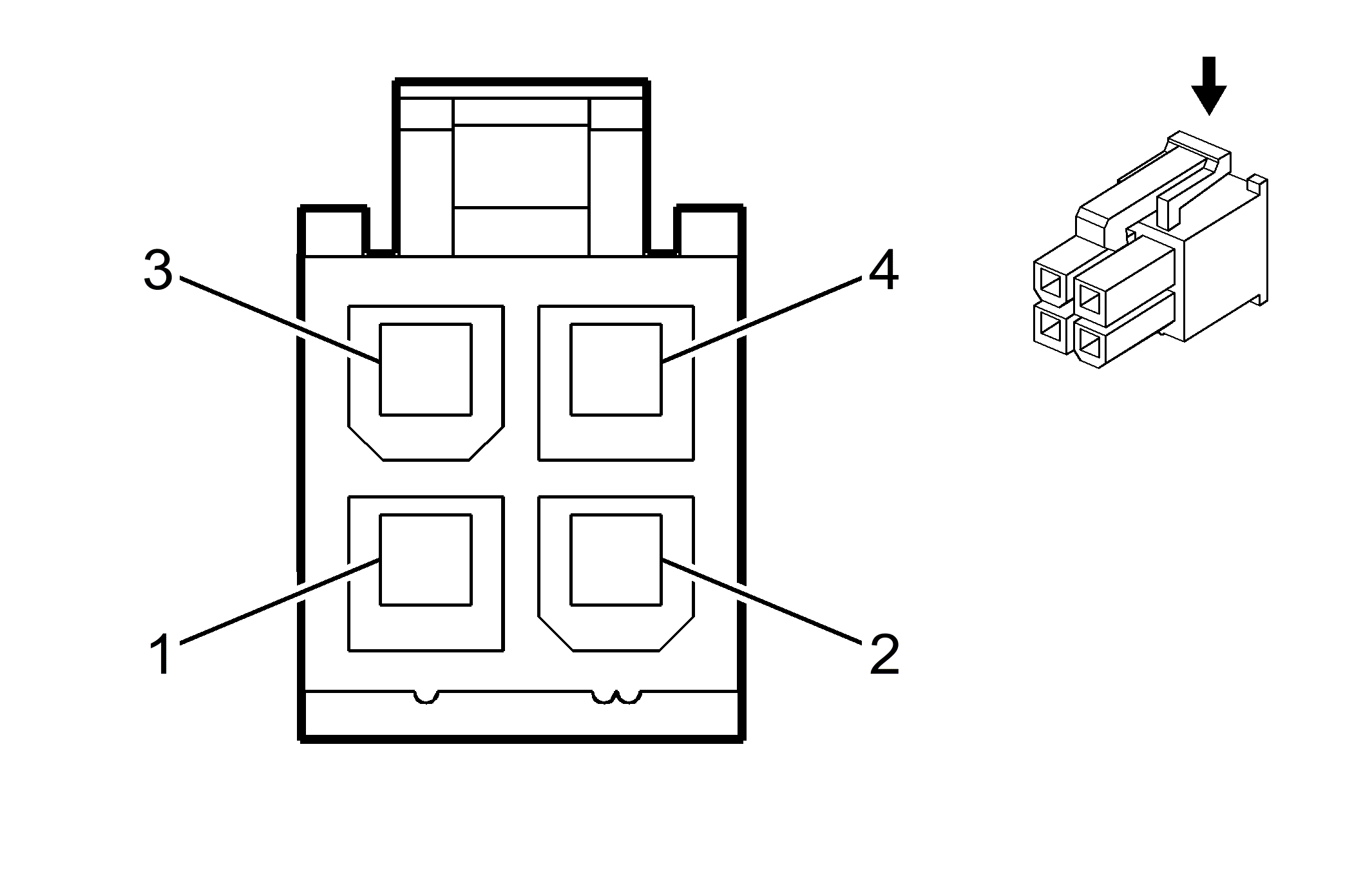

Sunroof Positioning Encoding Switch (CF5) Connector End View
Sunroof Positioning Encoding Switch (CF5) Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | YE | 131 | Sunroof Limit Switch Range Signal |
| 2 | D-BU | 133 | Sunroof Limit Switch Low Reference |
| 3 | RD | 132 | Sunroof Limit Switch Soft Stop Signal |
| 4 | - | - | Not Used |
