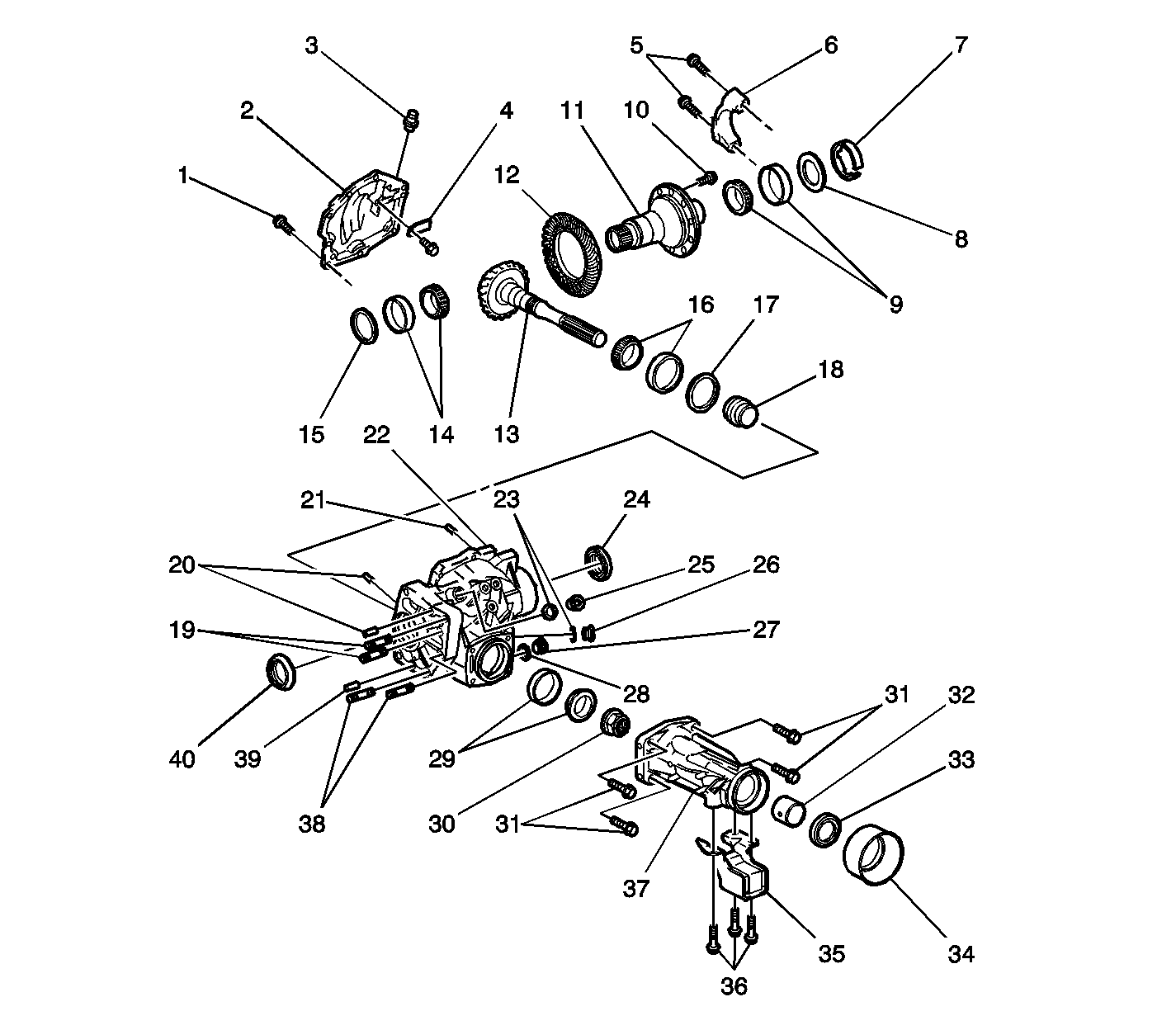

| 1 |
Cover Bolts |
| 2 |
Transfer Case Cover |
| 3 |
Transfer Case Breather Plug |
| 4 |
Breather Oil Baffle |
| 5 |
Bearing Cap Retaining Bolts |
| 6 |
Bearing Cap |
| 7 |
Spacer |
| 8 |
Shim |
| 9 |
Ring Gear Case Bearing Assembly |
| 10 |
Ring Gear Retaining Bolts |
| 11 |
Ring Gear Case |
| 12 |
Ring Gear |
| 13 |
Drive Pinion |
| 14 |
Ring Gear Case Bearing Assembly |
| 15 |
Shim |
| 16 |
Drive Pinion Bearing Assembly |
| 17 |
Shim |
| 18 |
Collapsible Spacer |
| 19 |
Stud Bolts |
| 20 |
Alignment Pins |
| 21 |
Alignment Pin |
| 22 |
Transfer Case |
| 23 |
Plug Gaskets |
| 24 |
Oil Seal |
| 25 |
Inspection Plug |
| 26 |
Fill Plug |
| 27 |
Drain Plug |
| 28 |
Drain Plug Gasket |
| 29 |
Drive Pinion Bearing Assembly |
| 30 |
Drive Pinion Retaining Nut |
| 31 |
Extension Housing Retaining Bolts |
| 32 |
Bushing |
| 33 |
Oil Seal |
| 34 |
Dust Deflector |
| 35 |
Damper Assembly |
| 36 |
Damper Assembly Retaining Bolts |
| 37 |
Extension Housing |
| 38 |
Stud Bolts |
| 39 |
Alignment Pin |
| 40 |
Oil Seal |
