Engine Controls Connector End Views
WARNING: This page is about a different car, the 2004 Buick Rendezvous. However, it is still accessible from the selected car via links, so may be relevant.
Accelerator Pedal Position Connector End View (APP) Sensor
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | PPL | 1272 | Low Reference |
| B | LT BLU | 1162 | APP Sensor 2 Signal |
| C | TAN | 1274 | 5-Volt Reference |
| D | BRN | 1271 | Low Reference |
| E | DK BLU | 1161 | APP Sensor 1 Signal |
| F | WHT/BLK | 1164 | 5-Volt Reference |
Barometric Pressure (BARO) Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | GRY | 605 | 5-Volt Reference |
| 2 | TAN | 470 | Low Reference |
| 3 | ORN/BLK | 5266 | BARO Sensor Signal |

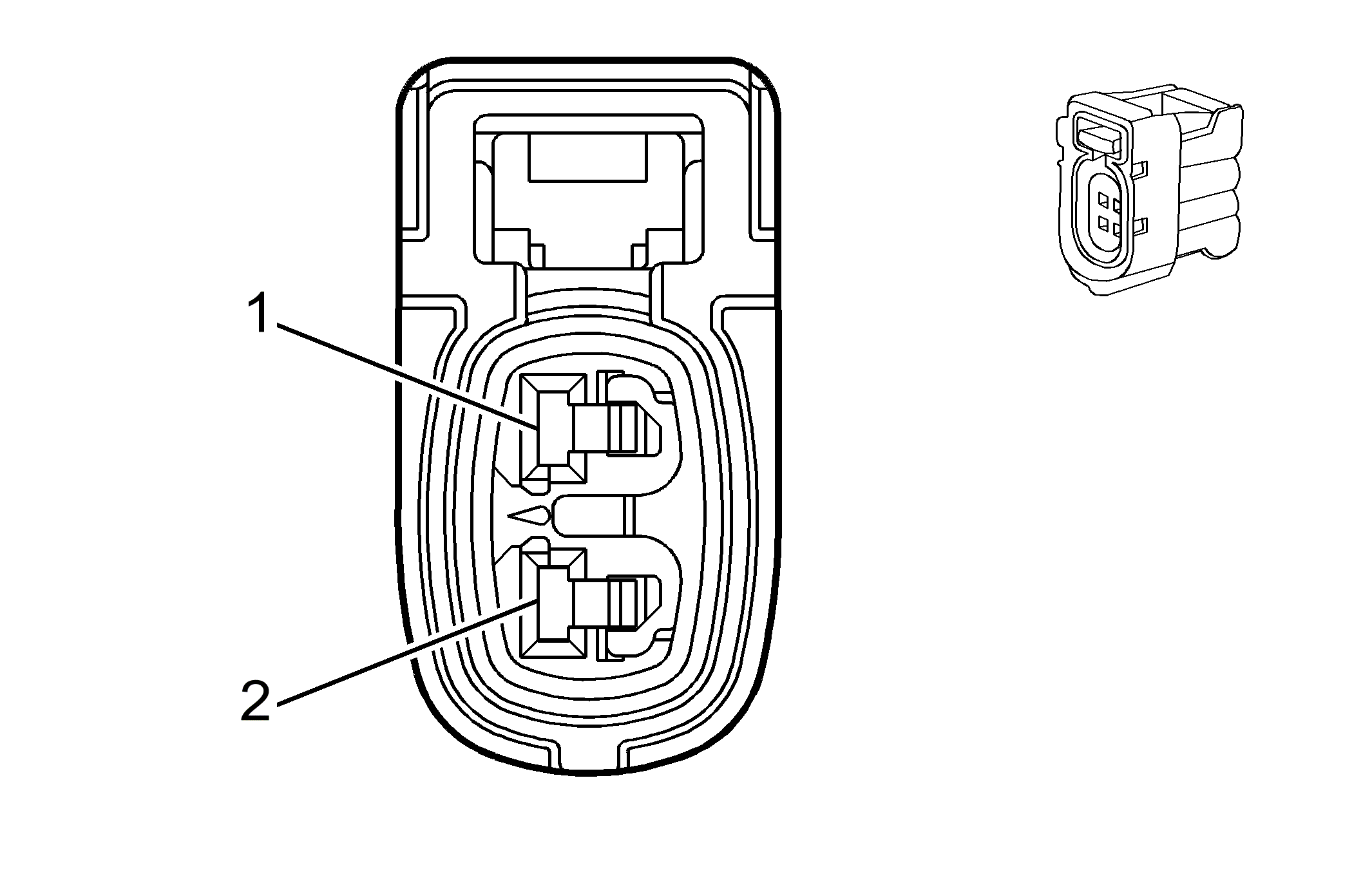

Camshaft Position (CMP) Actuator Solenoid Connector End View - Exhaust Bank 1
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | WHT | 5293 | Ignition 1 Voltage |
| 2 | LT GRN | 5282 | Camshaft Actuator Solenoid Control - Exhaust Bank 1 |
Camshaft Position (CMP) Actuator Solenoid Connector End View - Exhaust Bank 2
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | WHT | 5293 | Ignition 1 Voltage |
| 2 | WHT/BLK | 5283 | Camshaft Actuator Solenoid Control - Exhaust Bank 2 |
Camshaft Position (CMP) Actuator Solenoid Connector End View - Intake Bank 1
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | WHT | 5293 | Ignition 1 Voltage |
| 2 | PNK | 5284 | Camshaft Actuator Solenoid Control - Intake Bank 1 |
Camshaft Position (CMP) Actuator Solenoid Connector End View - Intake Bank 2
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | WHT | 5293 | Ignition 1 Voltage |
| 2 | ORN/BLK | 5252 | Camshaft Actuator Solenoid Control - Intake Bank 2 |
Camshaft Position (CMP) Sensor Connector End View - Exhaust Bank 1
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | TAN | 470 | Low Reference |
| 2 | DK GRN | 5273 | CMP Sensor Signal Exhaust Bank 1 |
| 3 | GRY | 705 | 5-Volt Reference |
Camshaft Position (CMP) Sensor Connector End View - Exhaust Bank 2
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | TAN | 470 | Low Reference |
| 2 | PPL | 5274 | CMP Sensor Signal Exhaust Bank 2 |
| 3 | GRY | 705 | 5-Volt Reference |
Camshaft Position (CMP) Sensor Connector End View - Intake Bank 1
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | TAN | 470 | Low Reference |
| 2 | ORN | 5275 | CMP Sensor Signal Intake Bank 1 |
| 3 | GRY | 705 | 5-Volt Reference |
Camshaft Position (CMP) Sensor Connector End View - Intake Bank 2
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | TAN | 470 | Low Reference |
| 2 | YEL | 5276 | CMP Sensor Signal Intake Bank 2 |
| 3 | GRY | 705 | 5-Volt Reference |

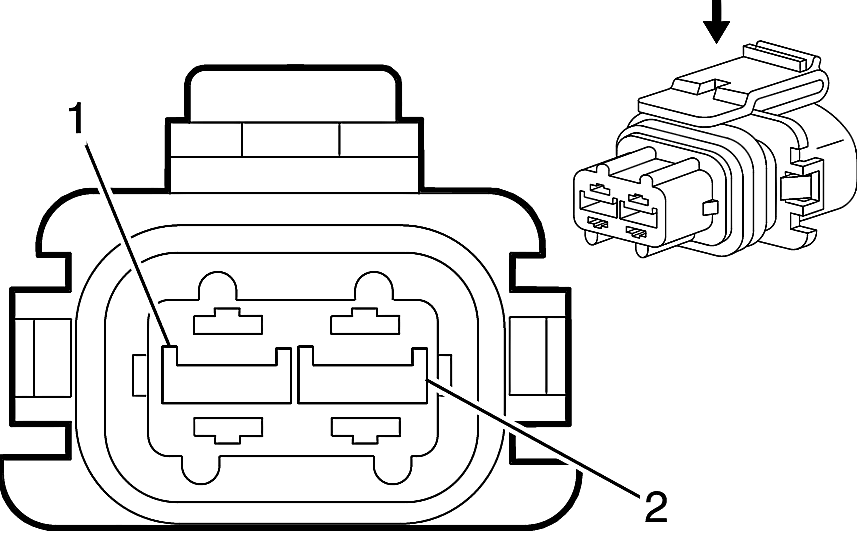

Crankshaft Position (CKP) Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | PPL/WHT | 5024 | CKP Sensor Low |
| 2 | WHT/BLK | 5039 | CKP Sensor High |
Engine Coolant Temperature (ECT) Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | YEL | 410 | ECT Sensor Signal |
| 2 | TAN | 470 | Low Reference |
Engine Oil Level/Temperature Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | BRN | 1174 | Oil Level Switch Signal |
| B | DK GRN/WHT | 357 | Oil Temperature Sensor Signal |
| C | TAN | 470 | Low Reference |
Engine Oil Pressure (EOP) Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | TAN | 470 | Low Reference |
| B | GRY | 605 | 5-Volt Reference |
| C | TAN/BLK | 231 | Oil Pressure Switch Signal |
Evaporative Emissions (EVAP) Canister Purge Valve Solenoid Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | WHT | 5293 | Ignition 1 Voltage |
| 2 | DK GRN/WHT | 428 | EVAP Canister Purge Solenoid Control |
Evaporative Emissions (EVAP) Canister Vent Solenoid Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | RED/WHT | 1540 | Battery Positive Voltage |
| B | WHT | 1310 | EVAP Canister Vent Solenoid Control |
Fuel Injector 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | WHT | 5291 | Ignition 1 Voltage |
| B | TAN | 1744 | Fuel Injector 1 Control |
Fuel Injector 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | WHT | 5292 | Ignition 1 Voltage |
| B | LT GRN/BLK | 1745 | Fuel Injector 2 Control |
Fuel Injector 3 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | WHT | 5291 | Ignition 1 Voltage |
| B | PNK/BLK | 1746 | Fuel Injector 3 Control |
Fuel Injector 4 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | WHT | 5292 | Ignition 1 Voltage |
| B | LT BLU/BLK | 844 | Fuel Injector 4 Control |
Fuel Injector 5 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | WHT | 5291 | Ignition 1 Voltage |
| B | TAN/WHT | 845 | Fuel Injector 5 Control |
Fuel Injector 6 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | WHT | 5292 | Ignition 1 Voltage |
| B | YEL/BLK | 846 | Fuel Injector 6 Control |
Fuel Pump and Sender Assembly Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | LT BLU | 1937 | Fuel Gage Sensor Signal - Primary |
| B | GRY | 120 | Fuel Pump Supply Voltage |
| C | BLK | 1050 | Ground |
| D | TAN | 452 | Low Reference |
Fuel Tank Pressure (FTP) Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | TAN | 452 | Low Reference |
| B | DK GRN | 890 | Fuel Tank Pressure Sensor Signal |
| C | GRY | 596 | 5-Volt Reference |
Heated Oxygen Sensor (HO2S) Sensor 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | TAN/WHT | 1669 | HO2S Low Signal Sensor 1 |
| B | PPL/WHT | 1668 | HO2S High Signal Sensor 1 |
| D | PNK/BLK | 5294 | Ignition 1 Voltage |
| E | GRY/WHT | 3122 | HO2S Heater Low Control Sensor 1 |
Heated Oxygen Sensor (HO2S) Sensor 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | TAN | 1671 | HO2S Low Signal Sensor 2 |
| B | PPL | 1670 | HO2S High Signal Sensor 2 |
| D | PNK/BLK | 5294 | Ignition 1 Voltage |
| E | GRY/WHT | 3223 | HO2S Heater Low Control Sensor 2 |
Ignition Coil 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | PPL | 2121 | IC 1 Control |
| 2 | WHT | 5291 | Ignition 1 Voltage |
| 3 | BLK/WHT | 1551 | Ground |
| 4 | BLK | 1550 | Ground |
Ignition Coil 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | ORN/WHT | 2122 | IC 2 Control |
| 2 | WHT | 5292 | Ignition 1 Voltage |
| 3 | BLK/WHT | 151 | Ground |
| 4 | BLK | 150 | Ground |
Ignition Coil 3 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | LT BLU | 2123 | IC 3 Control |
| 2 | WHT | 5291 | Ignition 1 Voltage |
| 3 | BLK/WHT | 1551 | Ground |
| 4 | BLK | 1550 | Ground |
Ignition Coil 4 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | DK GRN/WHT | 2124 | IC 4 Control |
| 2 | WHT | 5292 | Ignition 1 Voltage |
| 3 | BLK/WHT | 151 | Ground |
| 4 | BLK | 150 | Ground |
Ignition Coil 5 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | DK GRN | 2125 | IC 5 Control |
| 2 | WHT | 5291 | Ignition 1 Voltage |
| 3 | BLK/WHT | 1551 | Ground |
| 4 | BLK | 1550 | Ground |
Ignition Coil 6 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | LT BLU/WHT | 2126 | IC 6 Control |
| 2 | WHT | 5292 | Ignition 1 Voltage |
| 3 | BLK/WHT | 151 | Ground |
| 4 | BLK | 150 | Ground |
Intake Manifold Runner Control (IMRC) Solenoid Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | LT BLU/WHT | 5041 | Intake Manifold - Output 1 |
| 2 | WHT | 5293 | Ignition 1 Voltage |
Knock Sensor (KS) Bank 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | DK BLU | 496 | Knock Sensor Bank 1 Signal |
| 2 | GRY | 1716 | Low Reference |
Knock Sensor (KS) Bank 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | LT BLU | 1876 | Knock Sensor Bank 2 Signal |
| 2 | TAN | 407 | Low Reference |
Mass Air Flow (MAF) Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | TAN | 472 | IAT Sensor Signal |
| 2 | PNK | 739 | Ignition 1 Voltage |
| 3 | BLK | 2760 | Low Reference |
| 4 | GRY | 596 | 5-Volt Reference |
| 5 | YEL | 492 | MAF Sensor Signal |
Throttle Body Assembly Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | YEL | 581 | TAC Motor Control 1 |
| 2 | TAN | 2752 | Low Reference |
| 3 | GRY | 2701 | 5-Volt Reference |
| 4 | TAN | 582 | TAC Motor Control 2 |
| 5 | PPL | 486 | TP Sensor 2 Signal |
| 6 | DK GRN | 485 | TP Sensor 1 Signal |
