| Balance Shaft Driven Sprocket Bolt |
| Step 1 |
30 (41) |
| Step 2 |
Additional 45 Degrees |

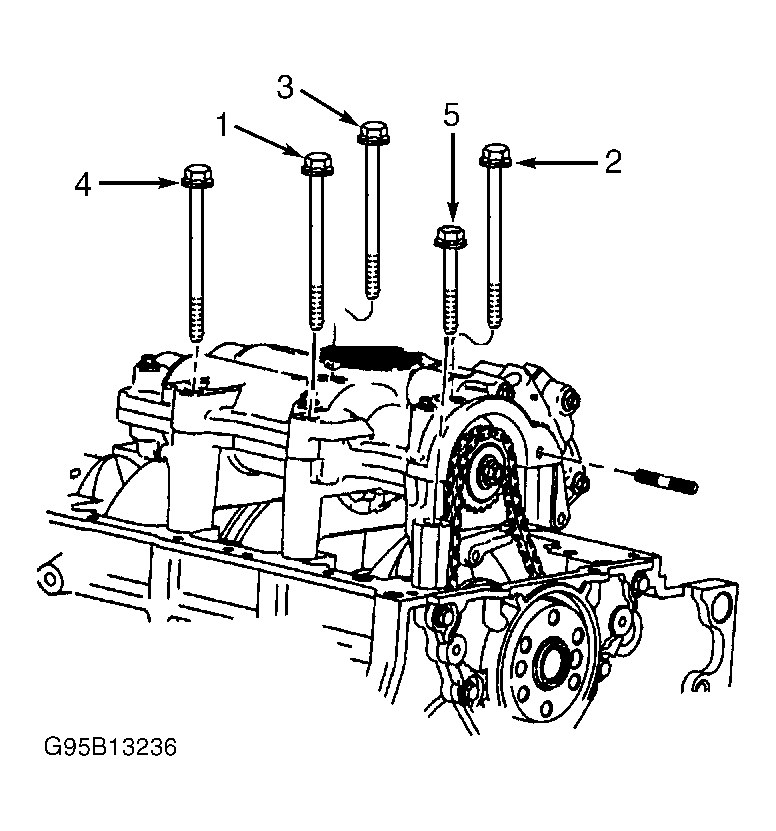

| Balance Shaft Housing-To-Block Bolt |
| Step 1 |
| 13-mm Hex Bolt |
18 (24) |
| 15-mm Hex Bolt |
39 (53) |
| 18-mm Hex Bolt |
30 (41) |
| Step 2 |
| 13-mm Hex Bolt |
Additional 70 Degrees |
| 18-mm Hex Bolt |
Additional 60 Degrees |
| Balance Shaft Lower-To-Upper Housing Bolt |
| Step 1 |
|
| Step 2 (All Bolts) |
Additional 40° |

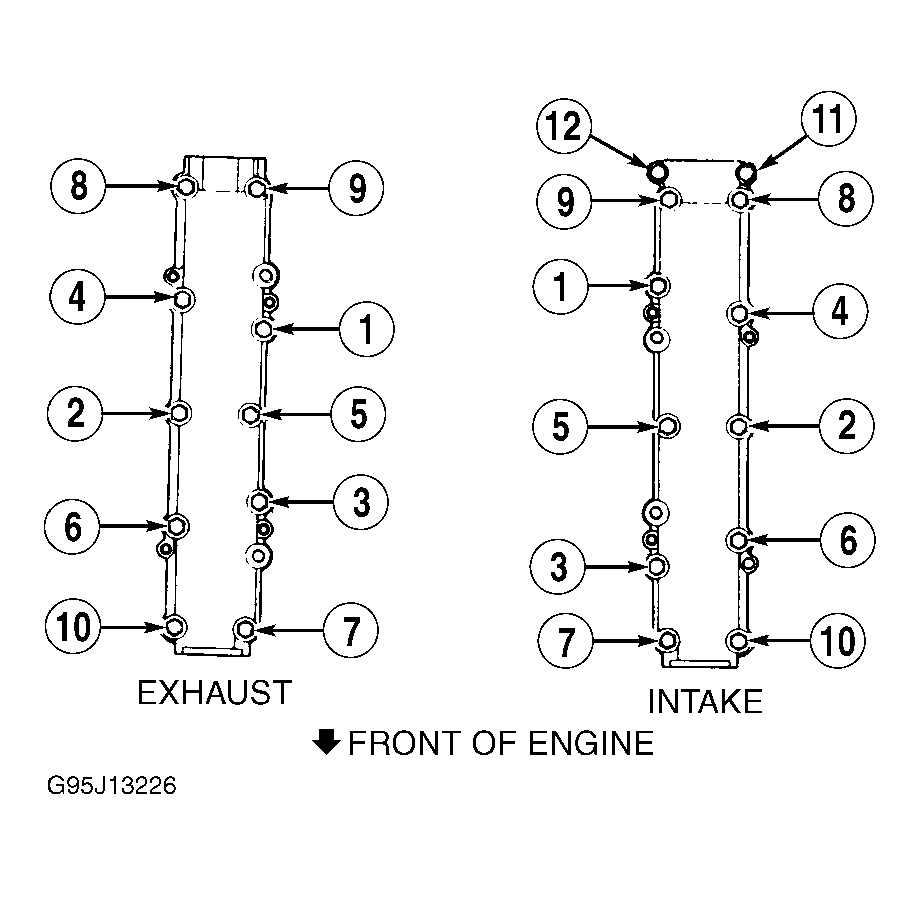

| Camshaft Housing Bolt |
| Step 1 |
11 (15) |
| Step 2 |
|
| Camshaft Sprocket Bolt |
52 (71) |
| Clutch Cover (Pressure Plate) Bolt |
| Step 1 |
15 (20) |
| Step 2 |
Additional 45° |
| Connecting Rod Nut |
| Step 1 |
18 (24) |
| Step 2 |
Additional 80° |
| Coolant Outlet Bolt |
19 (26) |
| Crankshaft Balancer Bolt |
| Step 1 |
129 (175) |
| Step 2 |
Additional 90° |
| Crankshaft Bearing Cap Bolt |
| Step 1 |
15 (20) |
| Step 2 |
Additional 90° |
| Cylinder Head Bolt |
| Step 1 |
| Bolts 1-8 |
40 (54) |
| Bolts 9-10 |
30 (41) |
| Step 2 (All Bolts) |
Additional 90° |
| EGR Pipe-To-Adapter Nut |
19 (26) |
| Engine Mount Bracket-To-Block Bolt |
| Step 1 |
44 (60) |
| Step 2 |
Additional 45° |
| Engine Mount-To-Body Support Nut (Right Side) |
49 (66) |
| Engine Mount-To-Bracket Bolt (Right Side) |
46 (62) |
| Engine Strut-To-Bracket Through-Bolt |
74 (100) |
| Engine Strut-To-Bracket Short-Bolt |
43 (58) |
| Exhaust Manifold Brace Bolt |
41 (56) |
| Exhaust Manifold Brace Nut |
19 (26) |
| Exhaust Manifold-To-Cylinder Head Nuts |
11 (15) |
| Exhaust Pipe-To-Manifold Nut |
26 (35) |
| Flywheel/Flexplate Bolt |
| Step 1 |
22 (30) |
| Step 2 |
Additional 45° |
| Fuel Pipe Bracket Bolt |
| Step 1 |
11 (15) |
| Step 2 |
Additional 30° |
| Fuel Rail Bolt |
19 (26) |
| Ignition Coil & Module Bolt |
16 (22) |
| Intake Manifold Bolt |
18 (24) |

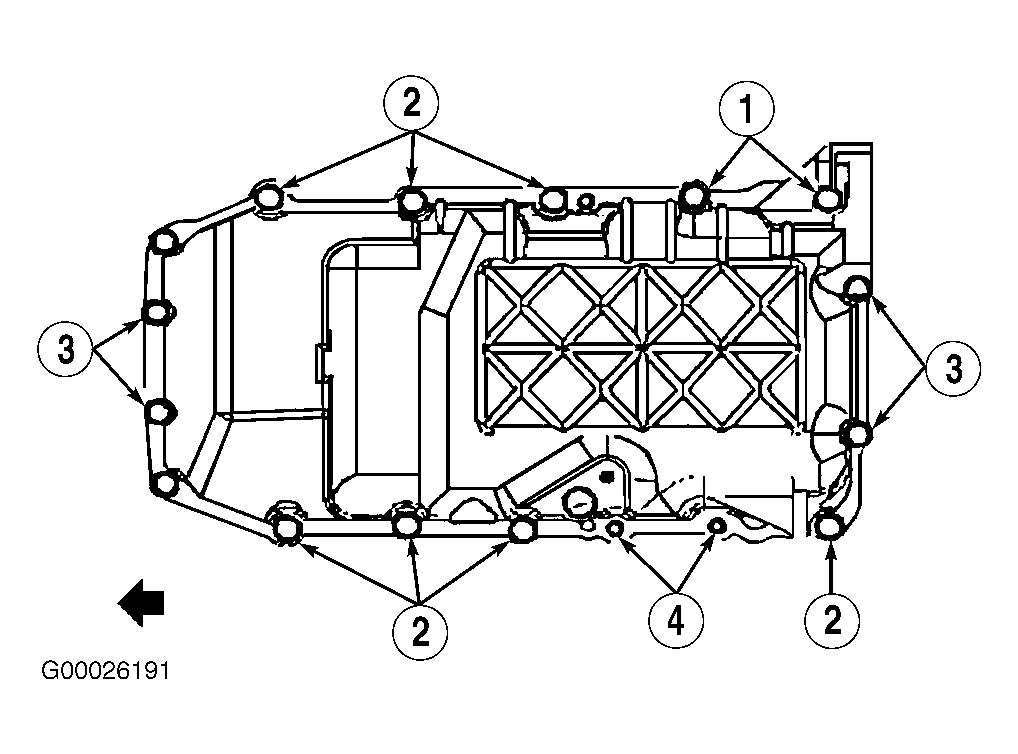

| Oil Pan-To-Cylinder Block |
| M8 X 1.25 X 80 Bolt (1) |
18 (24) |
| M8 X 1.25 X 22 Bolt (2) |
18 (24) |
| M6 X 1.00 X 25 Bolt (3) |
9 (12) |
| Oil Pan to Housing Bolt (4) |
19 (26) |
| Timing Chain Housing |
| To Camshaft Housing Bolt |
19 (26) |
| To Cylinder Block Bolt |
21 (28) |
| Torque Converter Bolt |
46 (62) |
| Water Pump |
| To Cylinder Block Bolt |
19 (26) |
| To Timing Chain Housing Nut |
19 (26) |
| INCH Lbs. (N.m) |
| Balance Shaft & Chain Guide Tensioner |
115 (13) |
| Balance Shaft Thrust Plate Bolt |
124 (14) |
| Crankshaft Rear Oil Seal Housing Bolt |
106 (12) |
| Engine Front Cover Bolt |
106 (12) |
| Exhaust Manifold Nut |
115 (13) |
| Exhaust Manifold Heat Shield Bolt |
124 (14) |
| Oil Pan Bolt-To-Timing Chain Housing |
106 (12) |
| Oil Pan-To-Seal Housing |
| Long |
106 (12) |
| Short |
89 (10) |
| Timing Chain Tensioner Bolt |
89 (10) |
| Throttle Body Bolt |
89 (10) |
| To Water Pump Cover Bolt |
124 (14) |
