Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|

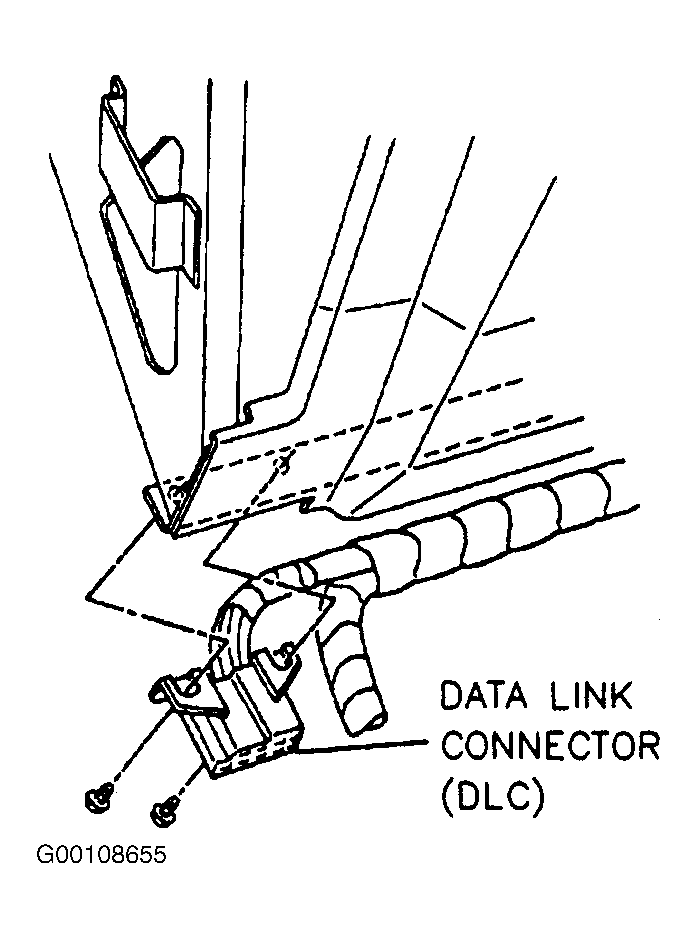

| Data Link Connector (DLC) | On Bottom Of Instrument Panel, Right Of Steering Column. See Fig 1 |

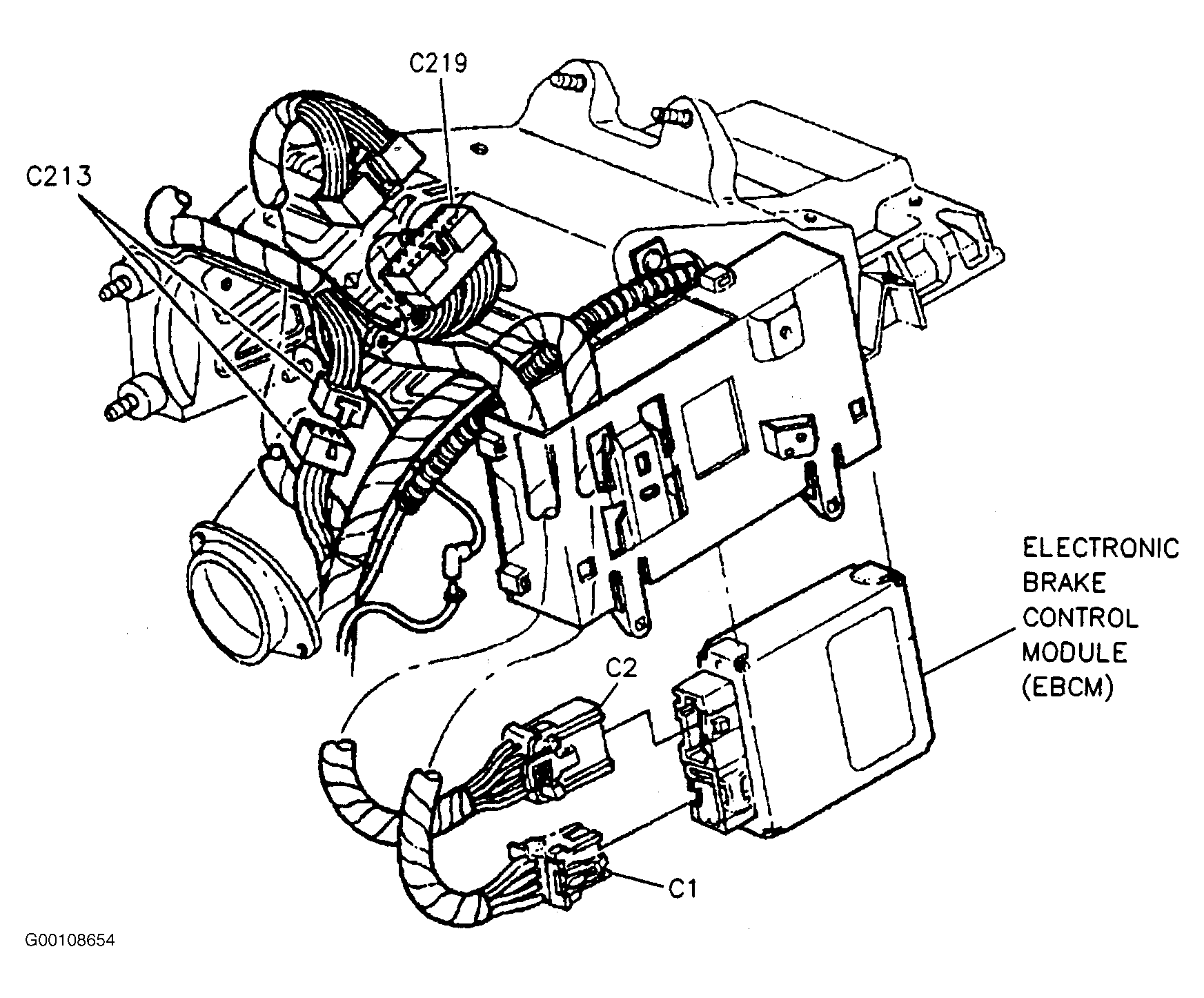

| Electronic Brake/Traction Control Module (EBTCM) | Behind Driver Side Of Instrument Panel, Left Side Of Brake Pedal Bracket. See Fig 2 |
| Fuse Block | Passenger Side Of Instrument Panel Harness, In Passenger Door Opening |
| Inflatable Restraint Diagnostic Energy Reserve Module With Sensor | Below Front Passenger Seat. See Fig 3 |

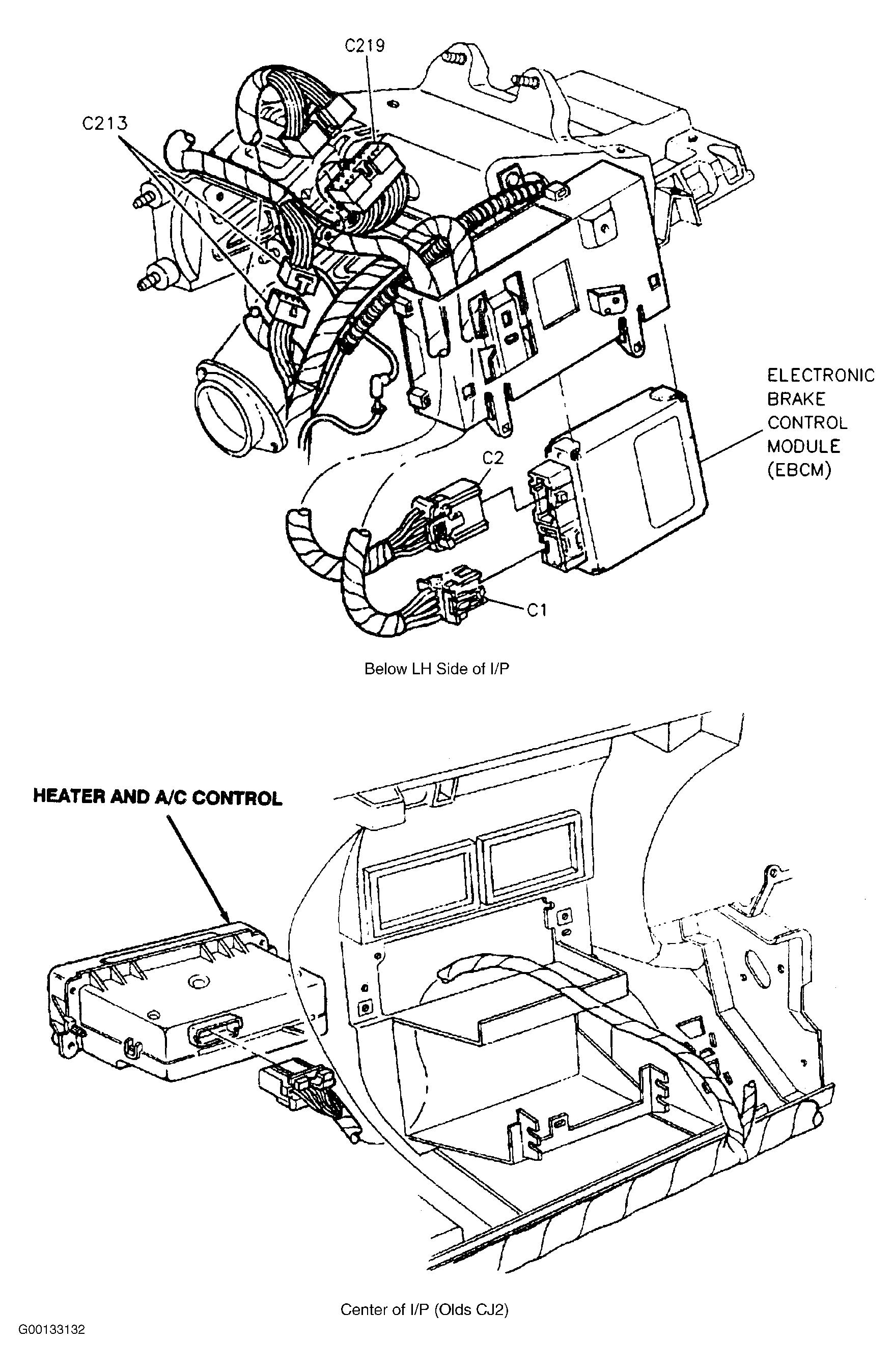

| CJ2 HVAC Control Module (Cutlass Supreme) | Center Of Instrument Panel. See Fig 4 |
| Powertrain Control Module (PCM) | Passenger Side Of Engine Compartment, Forward Of Strut Tower |

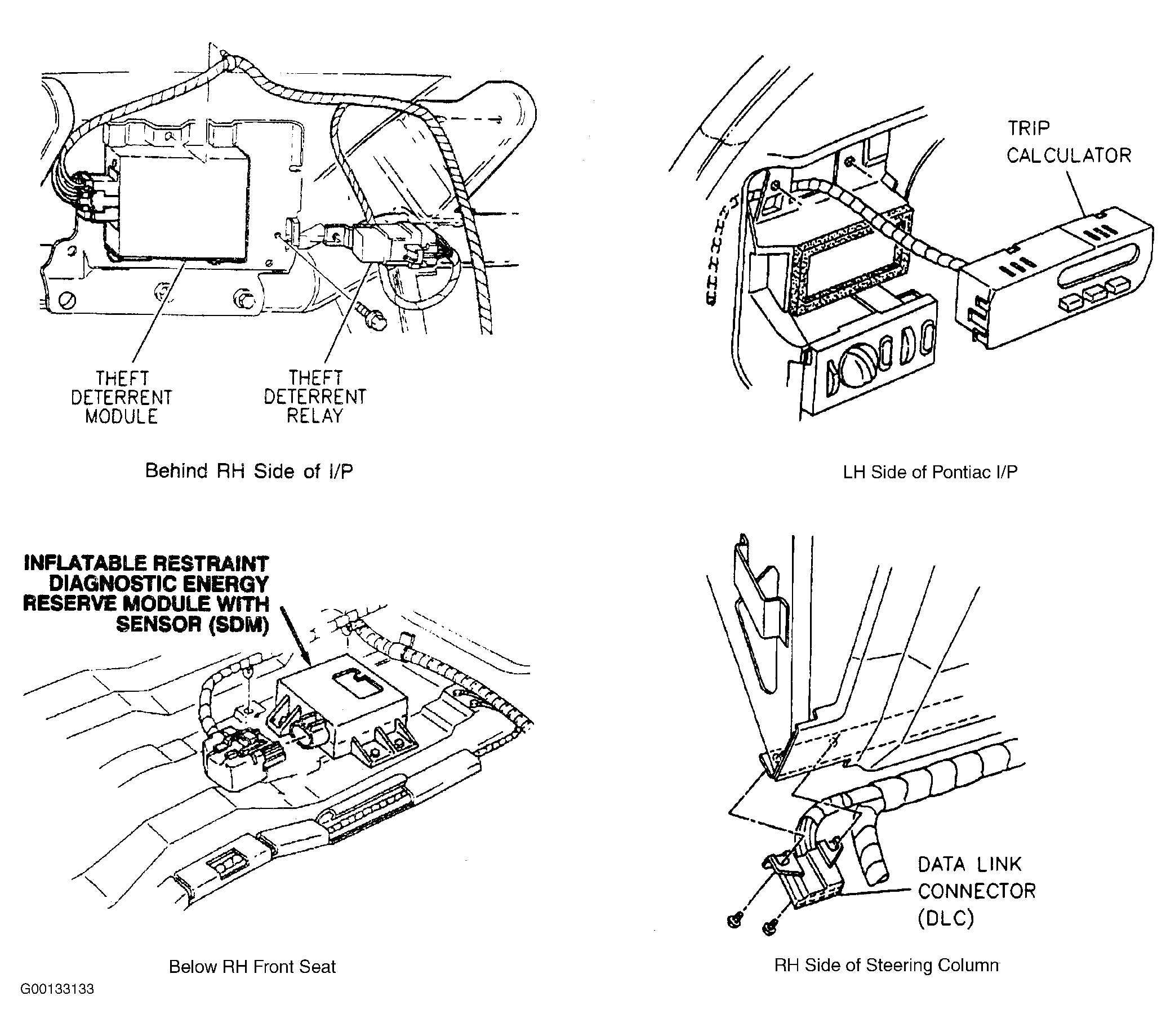

| Theft Deterrent Module (Lumina & Monte Carlo) | Behind Passenger Side Of Instrument Panel, Above Instrument Panel Compartment See Fig 3 |
| Trip Computer (Grand Prix) | Driver Side Of Instrument Cluster. See Fig 3 |

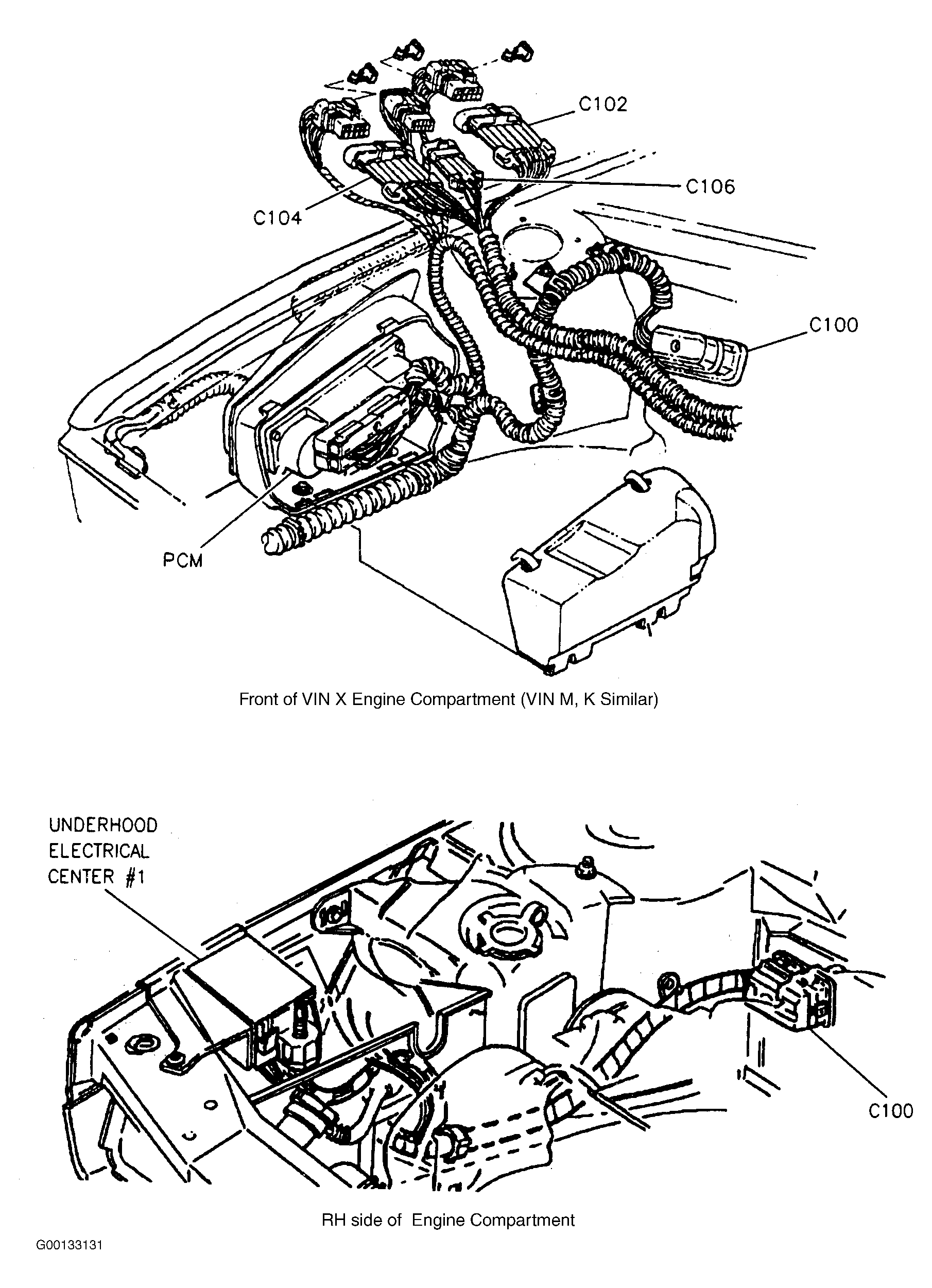

| C100 (36 Terminals) | Behind Passenger Side Of Instrument Panel, Below PCM. See Fig 5 |

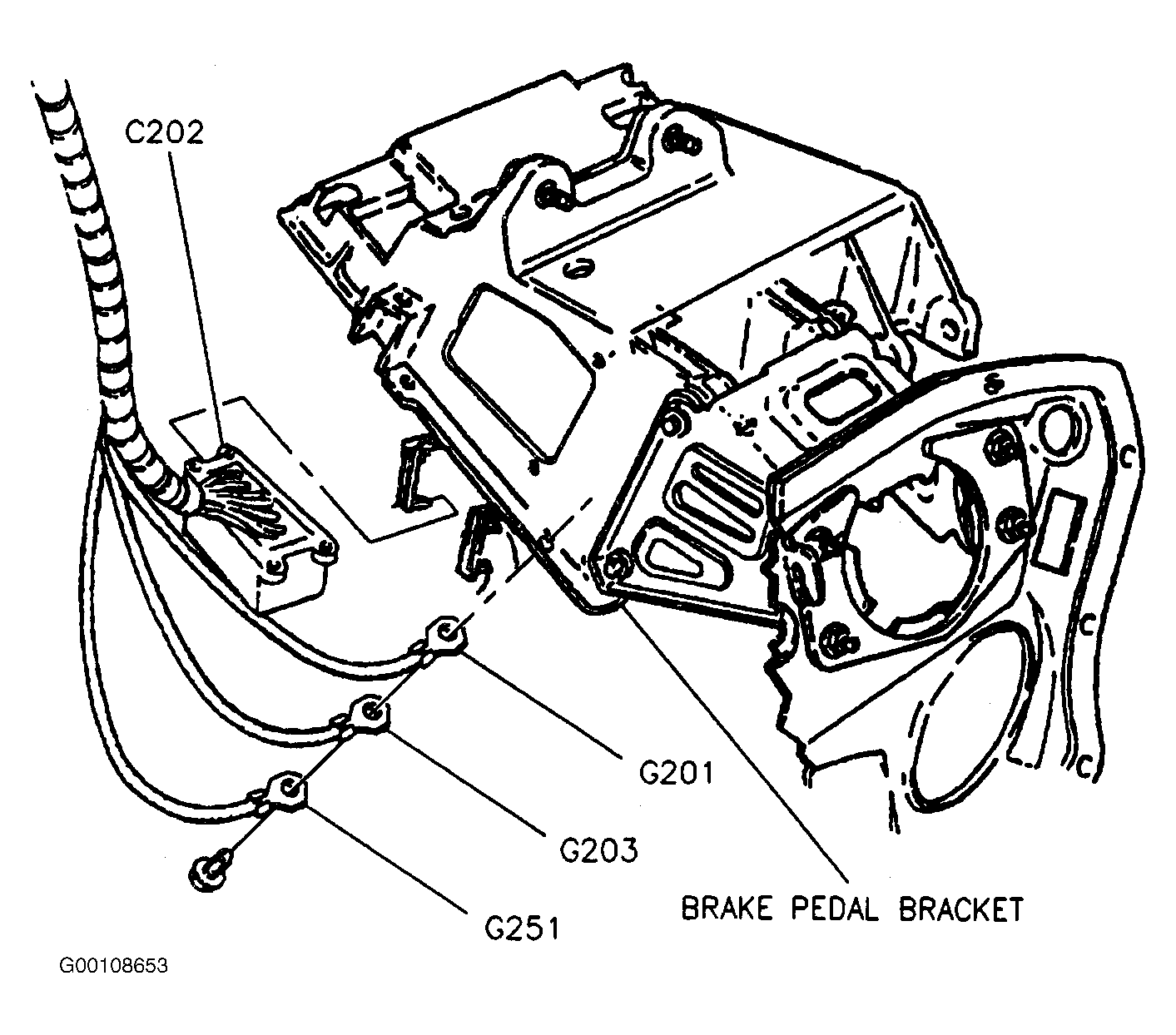

| G201 | Behind Instrument Panel, On Right Side Of Brake Pedal Bracket. See Fig 6 |
| S202 (Except Lumina & Monte Carlo) | Instrument Panel Harness, Near DLC Breakout |
| S202 (Lumina & Monte Carlo) | Instrument Panel Harness, Near C202 Breakout |
| S211 (Except Lumina & Monte Carlo) | Instrument Panel Harness, Near G203 Breakout |
| S211 (Lumina & Monte Carlo) | Instrument Panel Harness, Near Radio Breakout |
| S237 | Instrument Panel Harness, Near Blower Motor Relay Breakout |
