Engine Controls - Tests W/Codes - 1.8L
>>
DRIVEABILITY Tests
>>
Dr-6: Testing ISC Motor Position Sensor
Dr-6: Testing ISC Motor Position Sensor

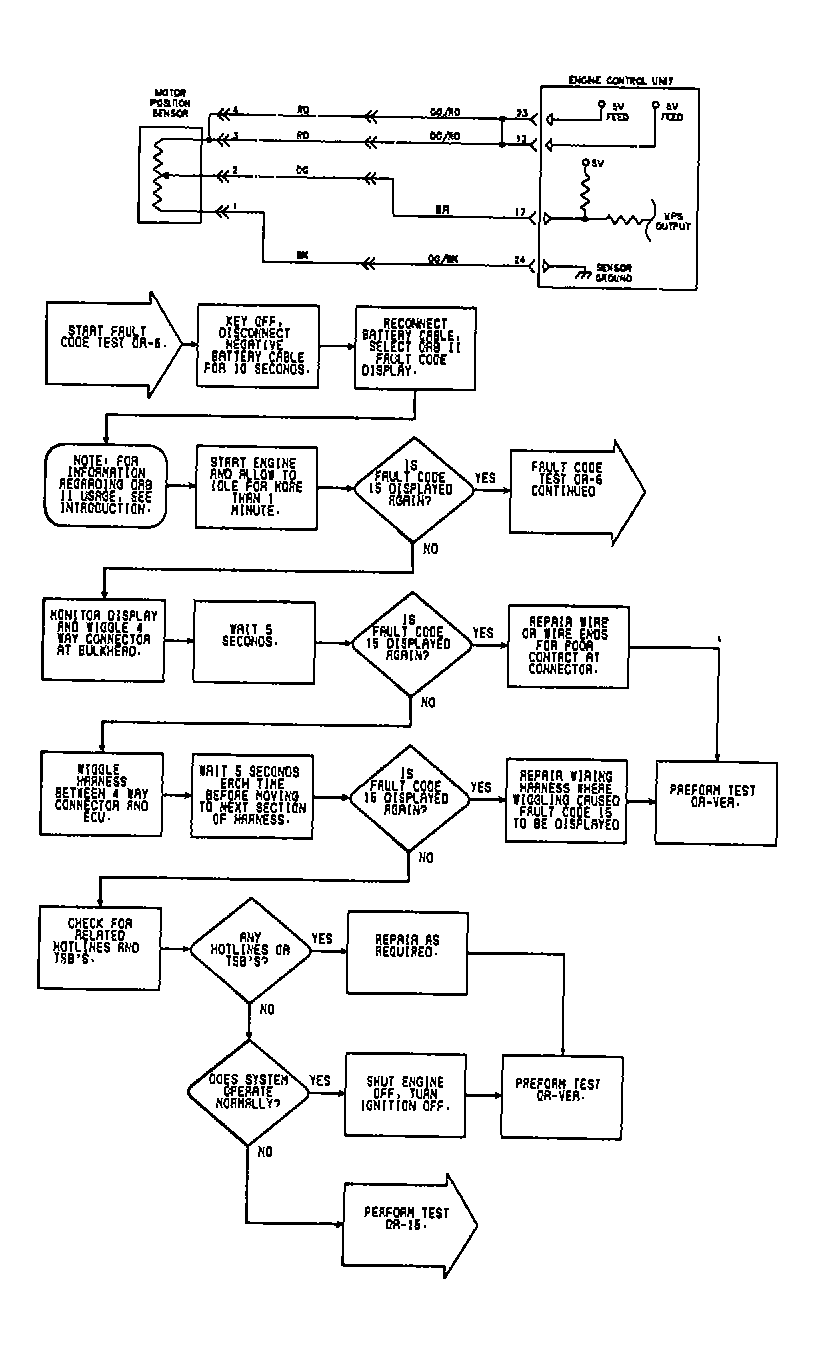

Fig 1: DR-6 Flow Chart & Circuit Diagram (1 of 3)

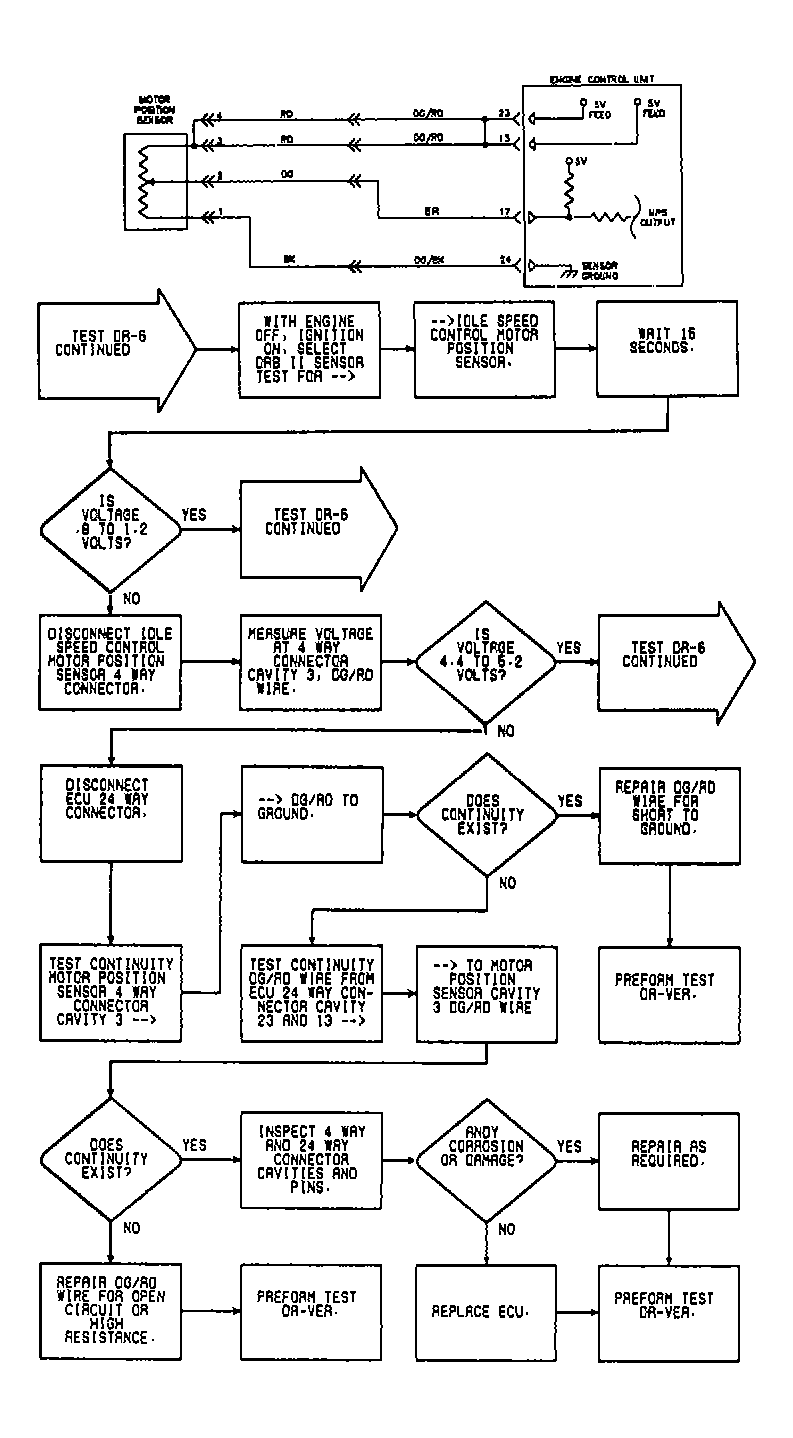

Fig 2: DR-6 Flow Chart & Circuit Diagram (2 of 3)

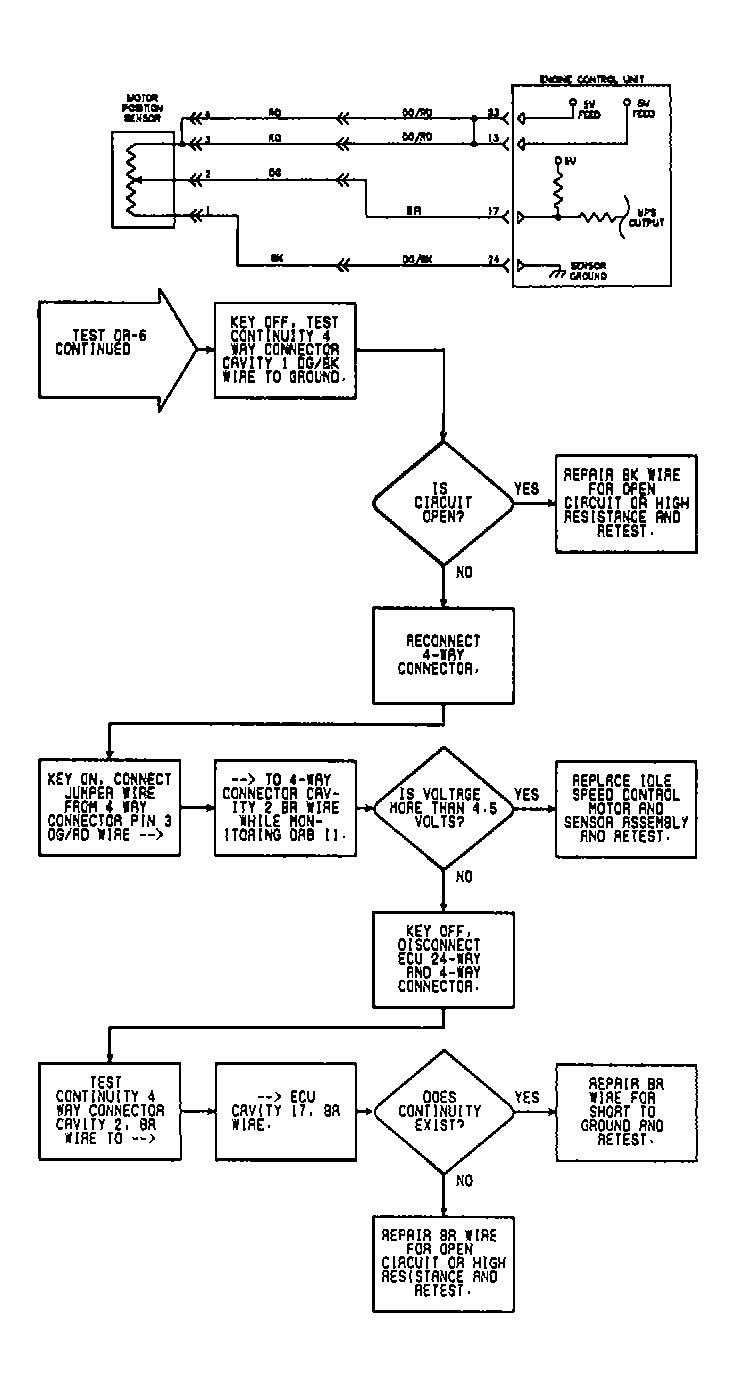

Fig 3: DR-6 Flow Chart & Circuit Diagram (3 of 3)
