Miscellaneous Components
MISCELLANEOUS COMPONENTS LOCATION
| Component | Location | |
|---|---|---|

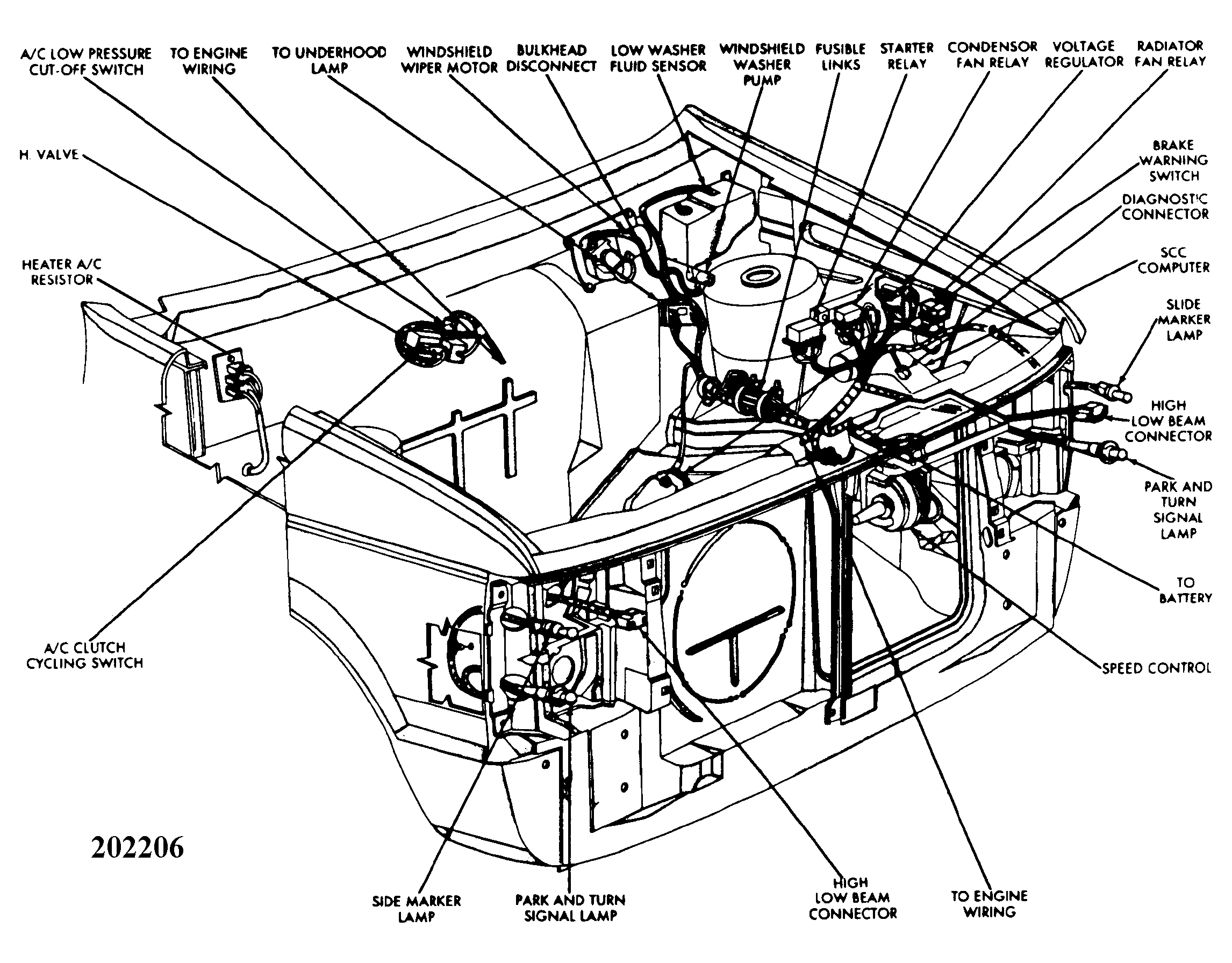

| A/C-Heater Blower Motor Resistor | On right side of firewall in engine bay. See Figure. | |
| Audible Tone Generator (Chimes) | Under dashboard to right of steering column. | |
| Bulkhead Disconnect | In left side of firewall in engine bay. See Figure. | |
| Diagnostic Connector (2.2L) | In front of left shock tower below relays. | |
| Engine Block Heater | ||
| 2.2L | In block by starter | |
| 2.6L | Behind power steering pump. | |

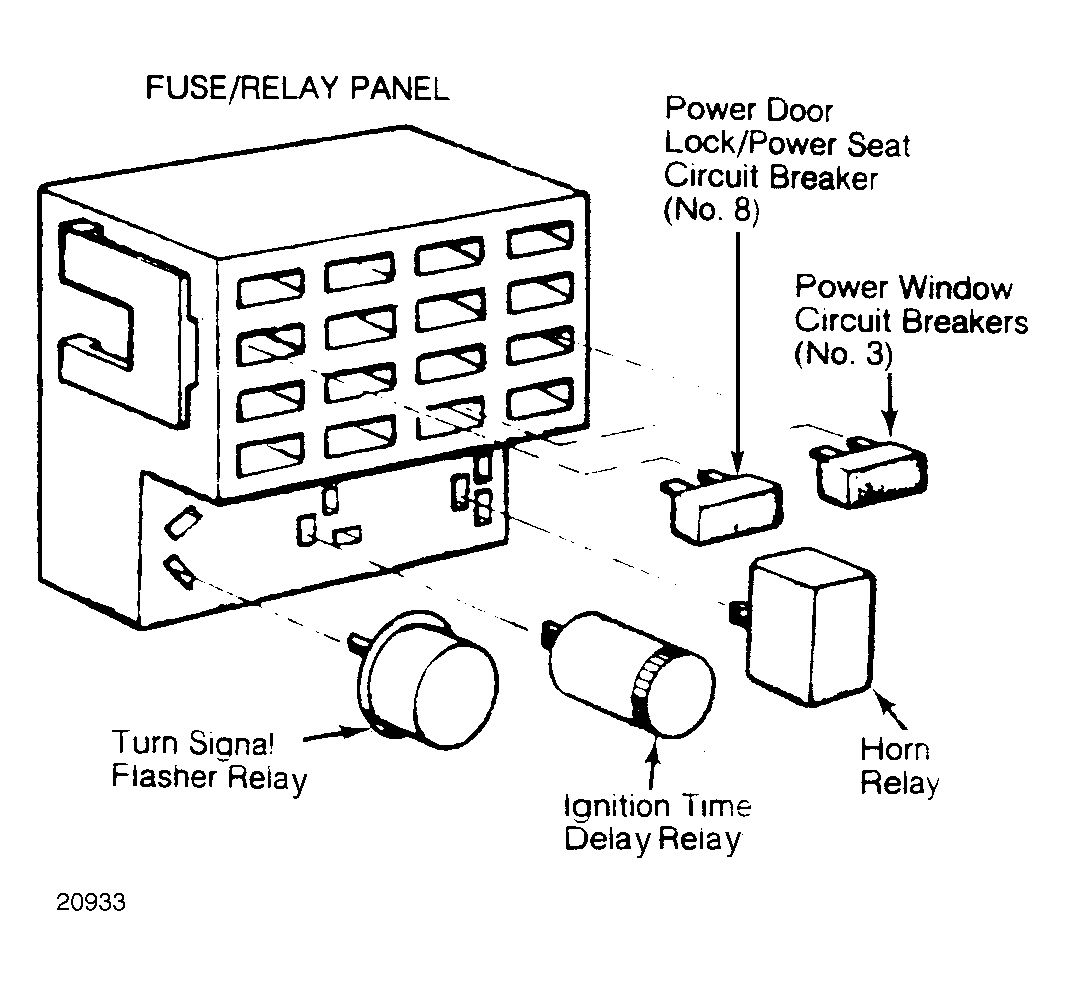

| Fuse/Relay Panel | Behind access panel at left of steering column. See Figure & Figure . | |
| Fusible Links | ||
| A/C System (Orange/20 ga.) | On left shock tower in engine bay. See Figure. | |
| Accessories (Gray/18 ga.) | On left shock tower in engine bay. See Figure. | |
| Charging System (Black/12 ga.) | On left shock tower in engine bay. See Figure. | |
| Hazard Flasher (Orange/20 ga.) | At rear of battery. | |
| Headlight Switch (Gray/18 ga.) | On left shock tower in engine bay. See Figure. | |
| Heated Rear Window (Gray/18 ga.) | On left shock tower in engine bay. See Figure. | |
| Ignition Switch (Orange/20 ga.) | On left shock tower in engine bay. See Figure. | |
| Ignition Switch & Starter (Gray/18 ga.) | On left shock tower in engine bay. See Figure. | |
| Van Opt./Eng. Lt. (Orange/20 ga.) | At rear of battery. | |
| Circuit Breaker | ||
| Power Door Lock | On fuse/relay panel in No. 8 cavity. See Figure. | |
| Power Seat | On fuse/relay panel in No. 8 cavity. See Figure. | |
| Power Window | On fuse/relay panel in No. 3 cavity. See Figure. | |
| Speed Control Servo | On bracket under battery tray. See Figure. | |

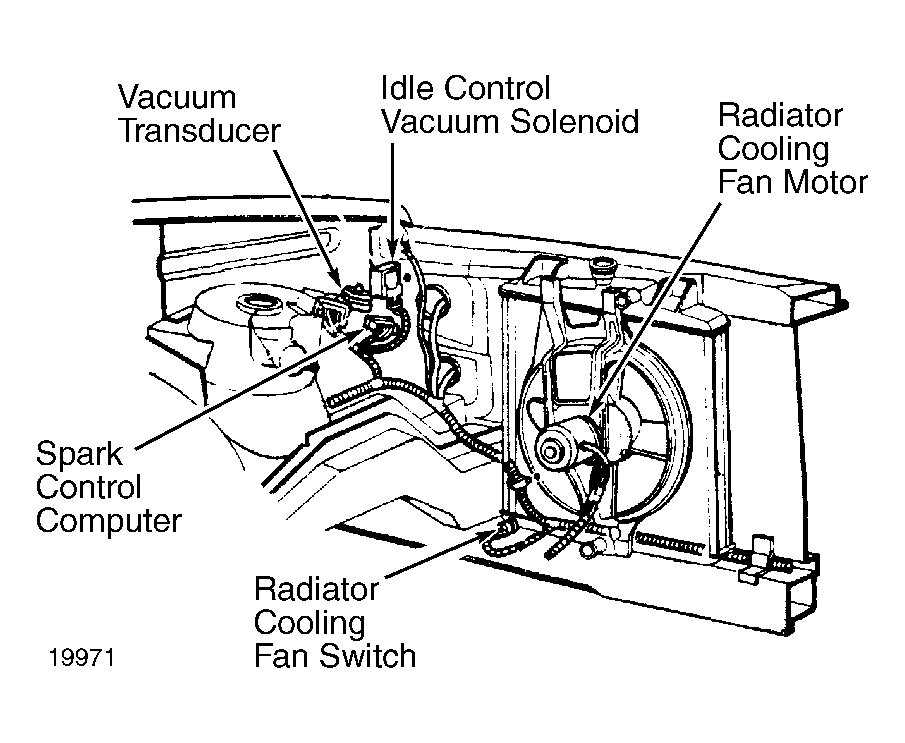

| Vacuum Transducer (2.2L) | On spark control computer. See Figure. | |
