Lighting Systems Component Views

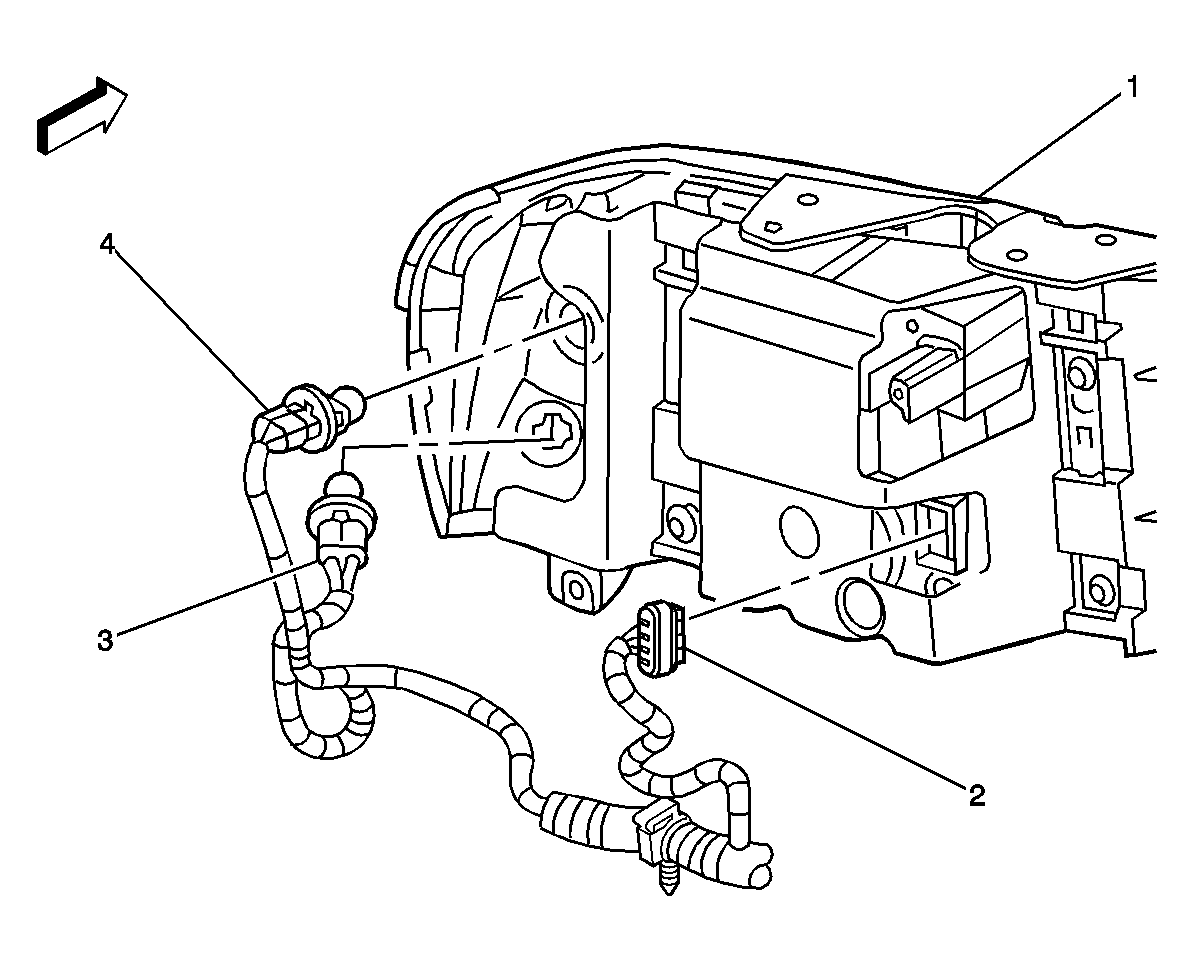

Fig 1: Front Lamps, GMC Component Views
GM748374Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Headlamp-Left
2 Headlamp Connector
3 Marker Lamp
4 Park/Turn Signal Lamp

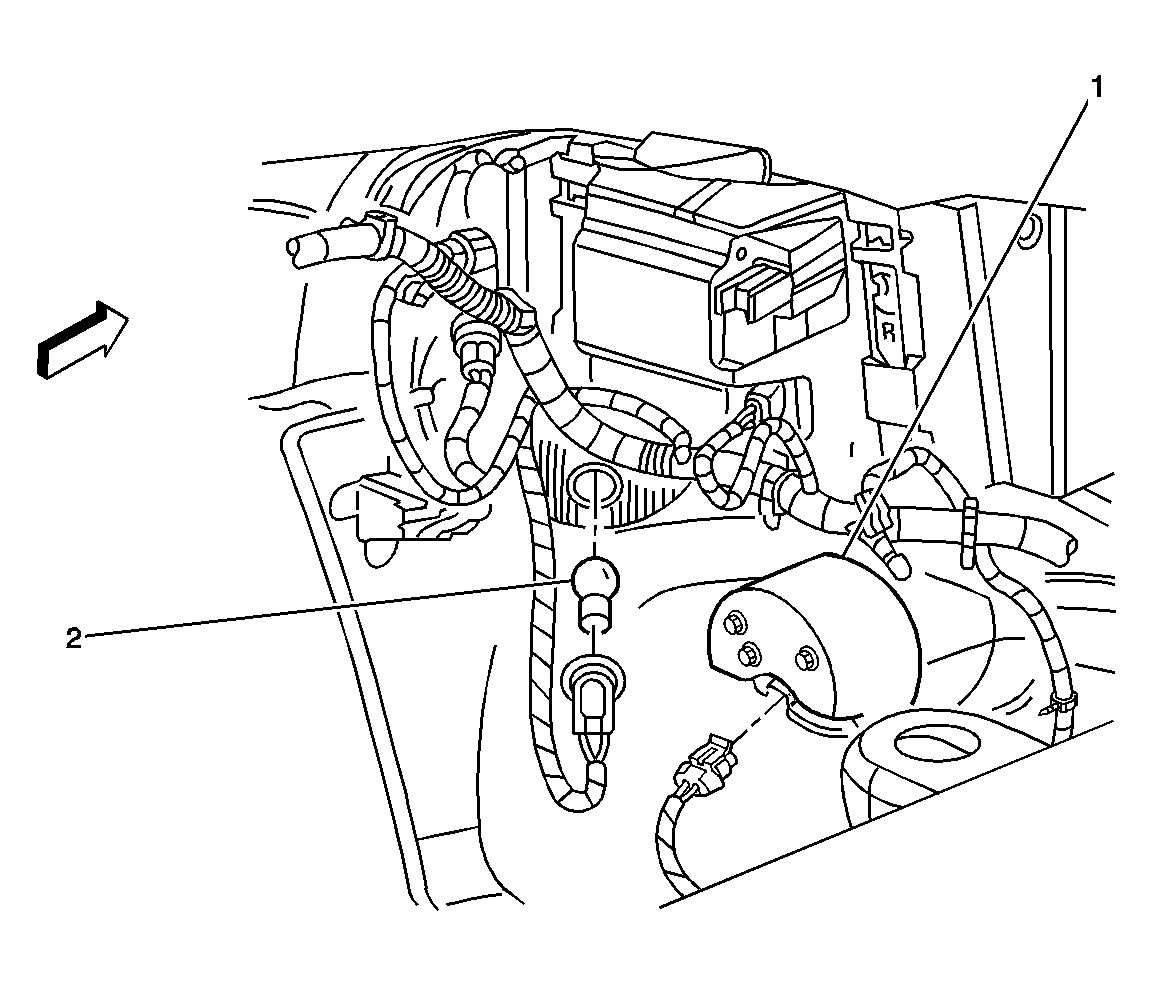

Fig 2: Fog Lamp and Cornering Lamp, GMC Component Views
GM748375Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Fog Lamp
2 Cornering Lamp

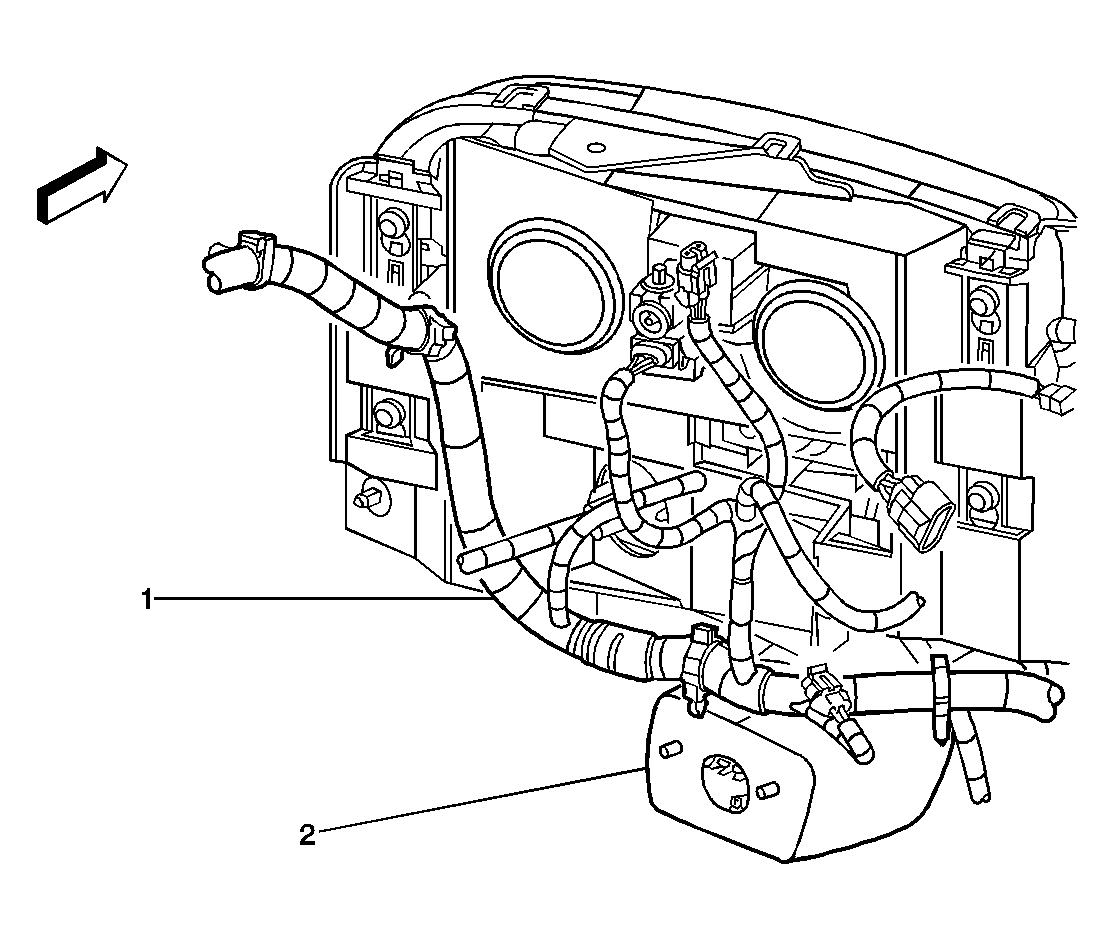

Fig 3: Fog Lamp Component Views, Chevrolet
GM748376Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Forward Lamp Harness
2 Fog Lamp

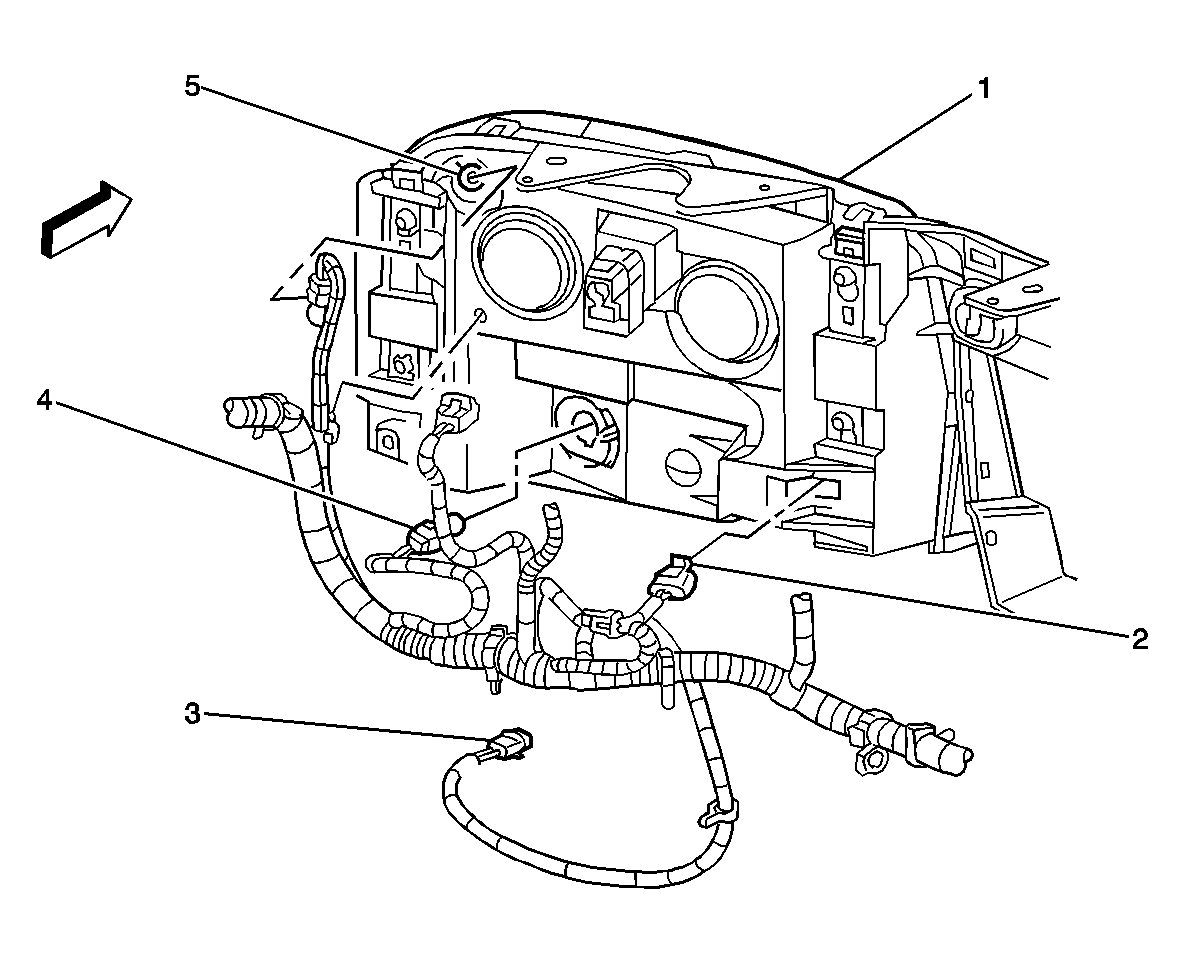

Fig 4: Front Lamps Component Views, Chevrolet
GM748377Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Headlamp-Left
2 Headlamp Connector
3 Fog Lamp Connector
4 Park/Turn Signal Lamp
5 Marker Lamp

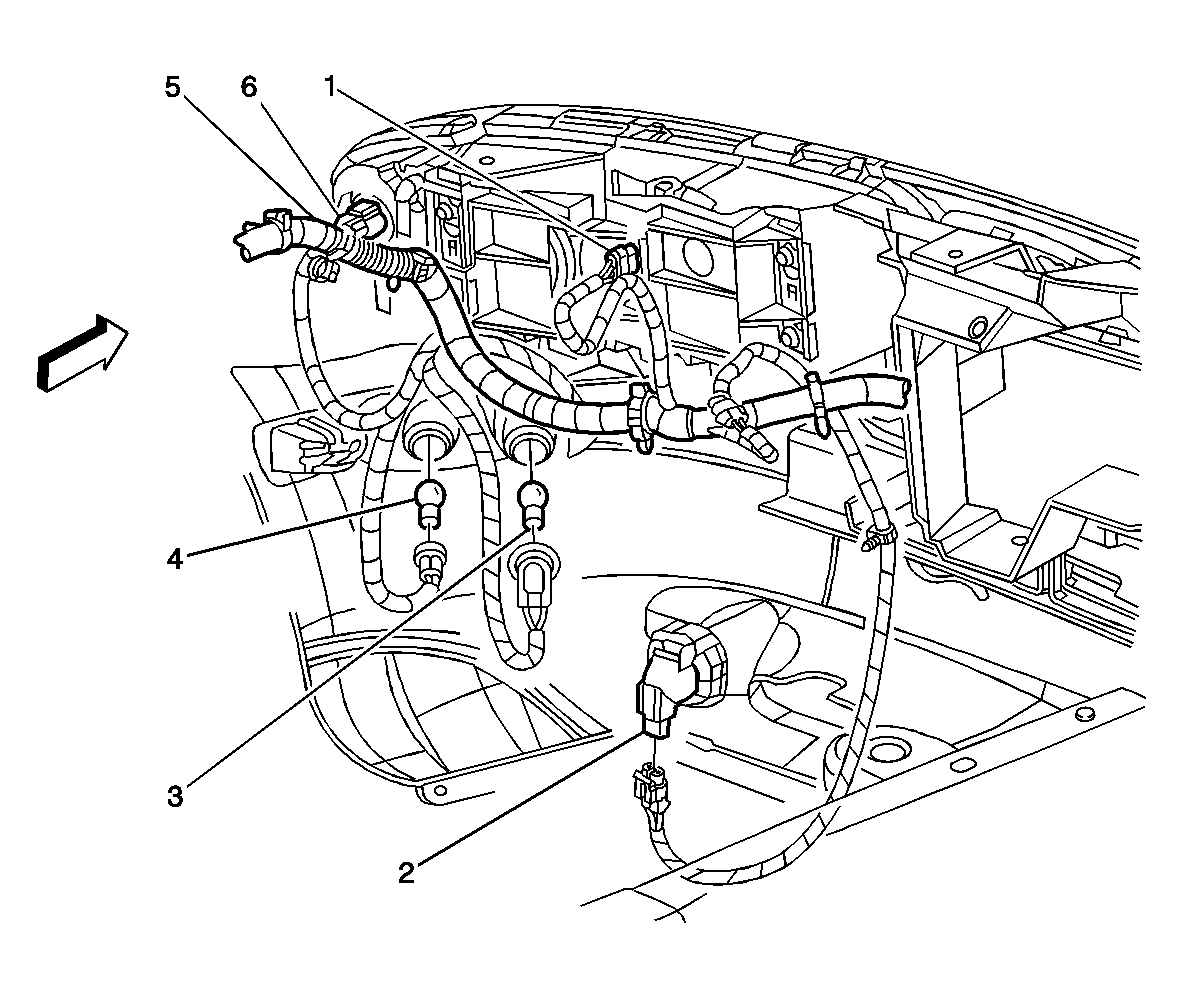

Fig 5: Front Lamps Component Views, Oldsmobile
GM748378Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Headlamp Connector
2 Fog Lamp
3 Cornering Lamp
4 Marker Lamp
5 Forward Lamp Harness
6 Park/Turn Lamp

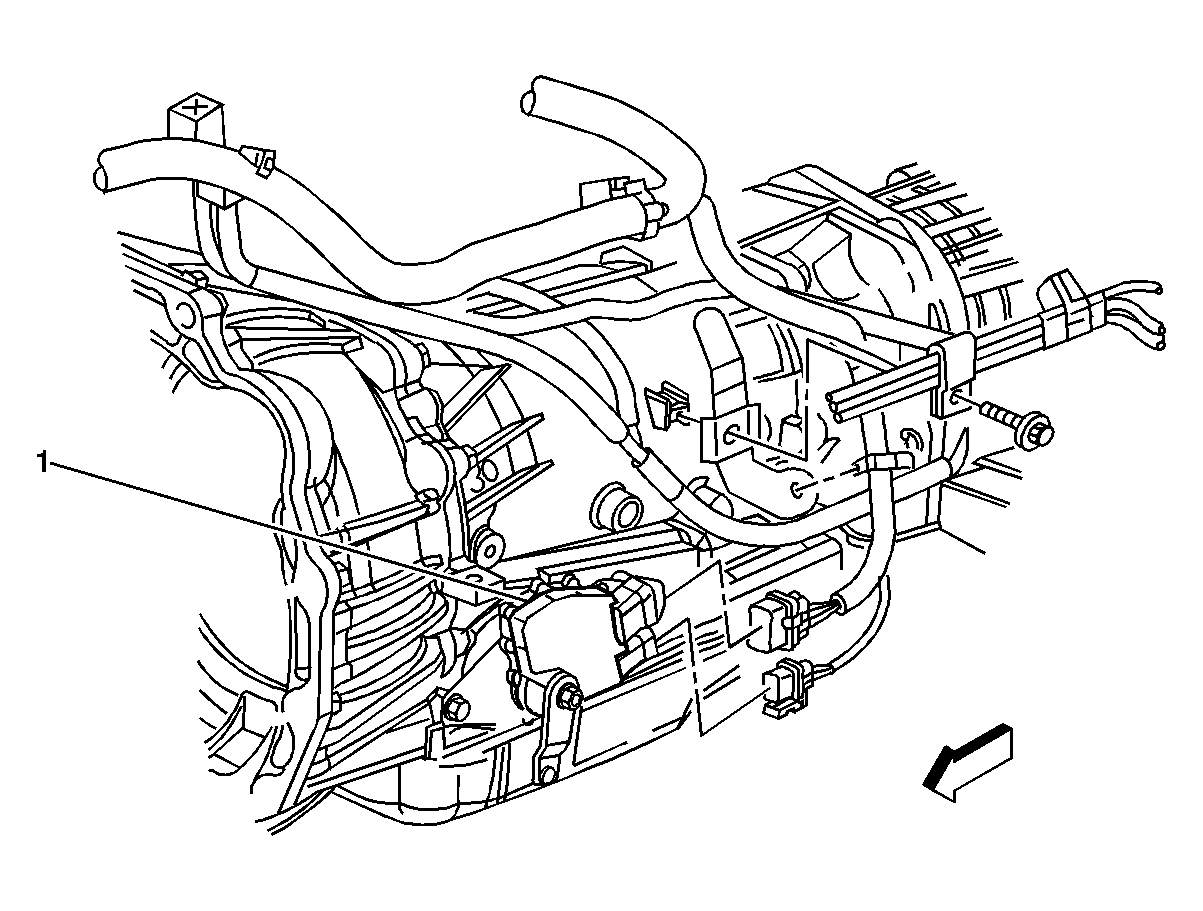

Fig 6: Automatic Transmission Component Views, Left Side
GM747523Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Backup Switch

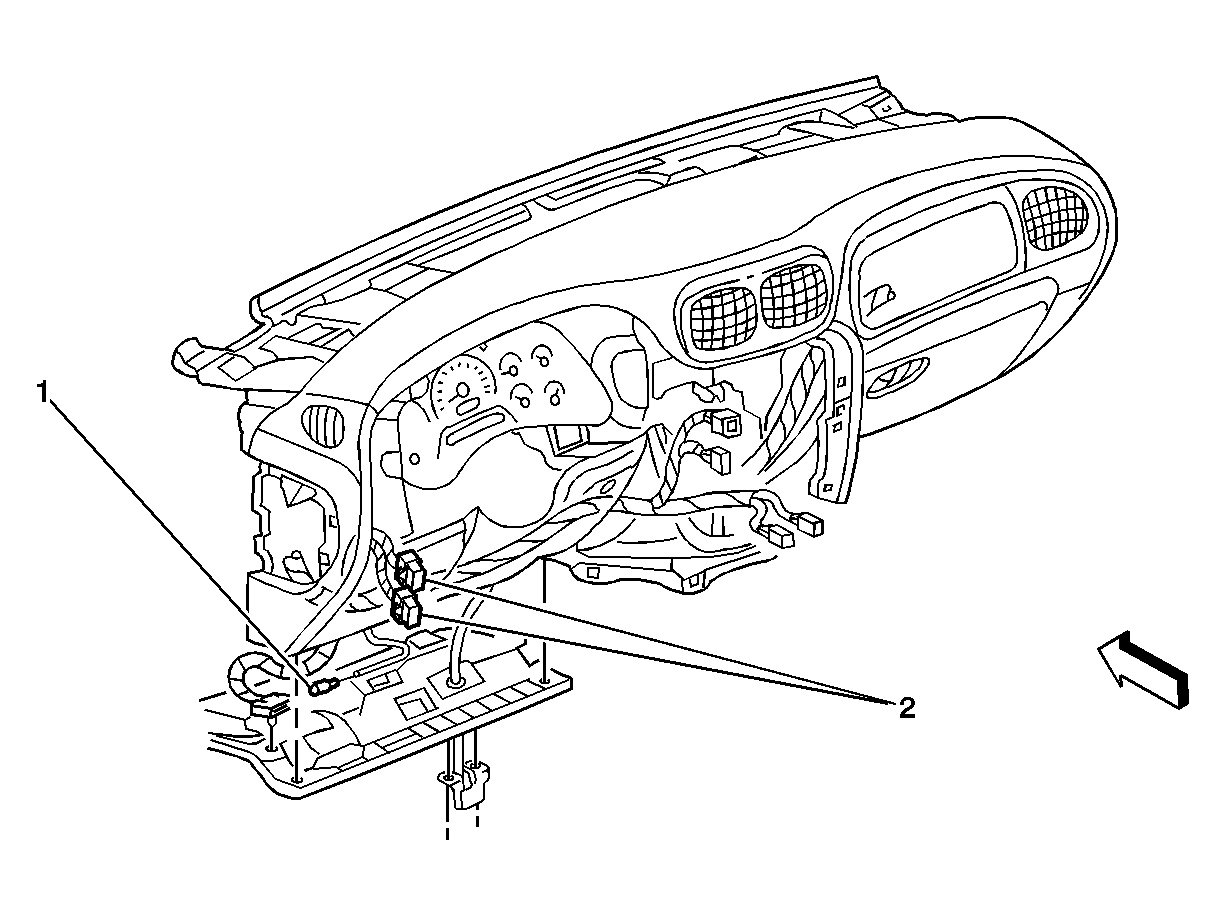

Fig 7: Courtesy Lamp and Headlamp Switch Connectors
GM748381Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Courtesy Lamp
2 Headlamp Switch Connectors

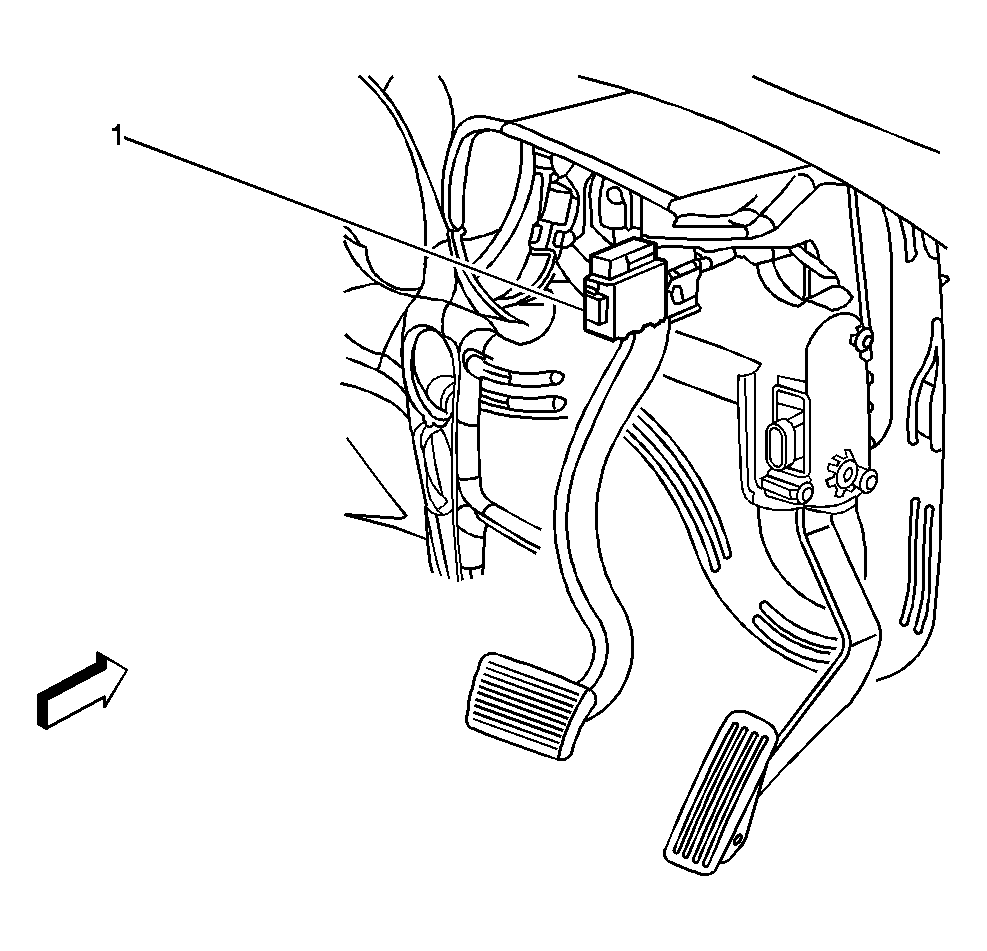

Fig 8: Stop Lamp Switch
GM748384Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Stop Lamp Switch

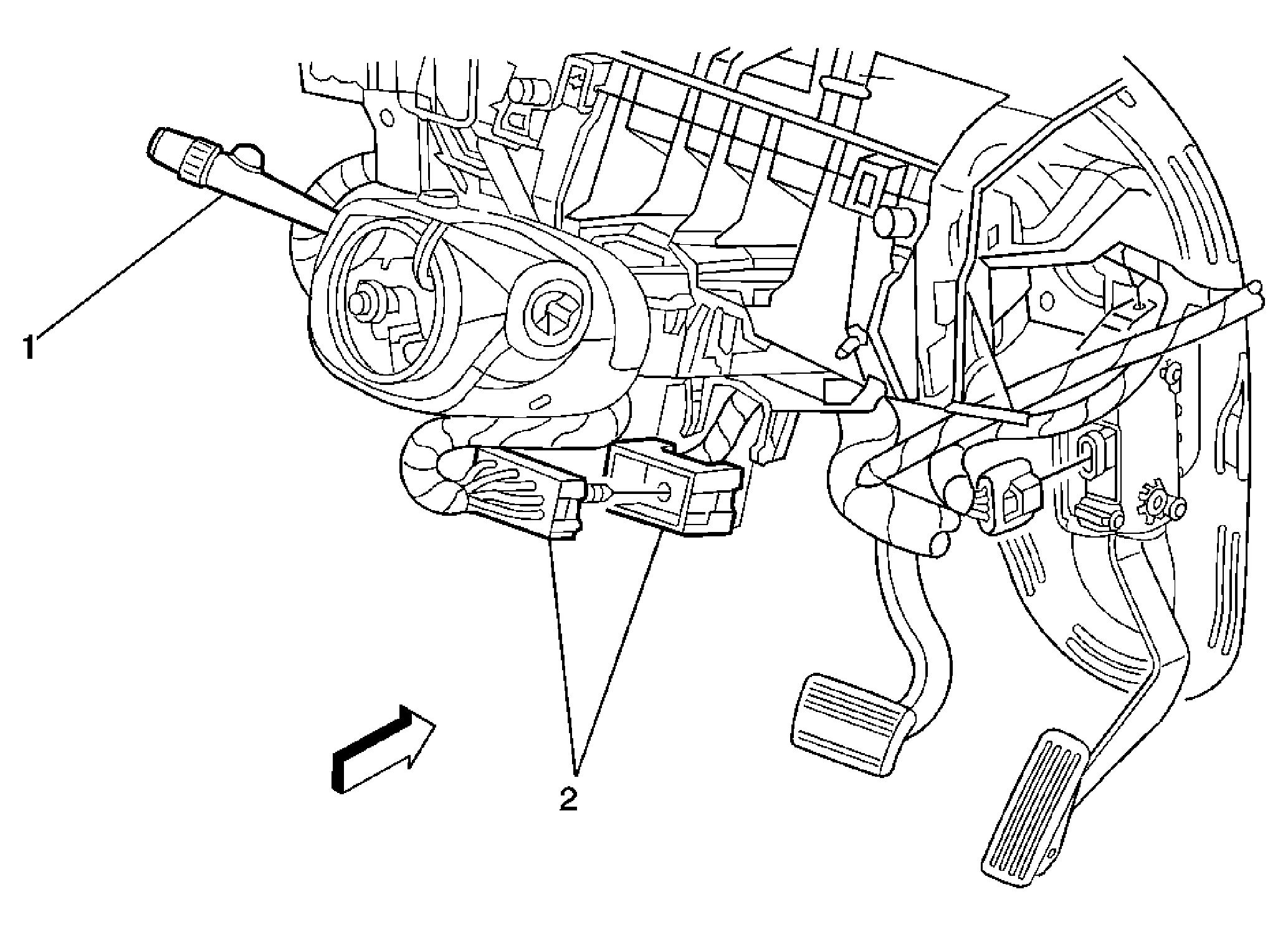

Fig 9: Multi-function Switch
GM748385Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Multi-function Switch
2 C201

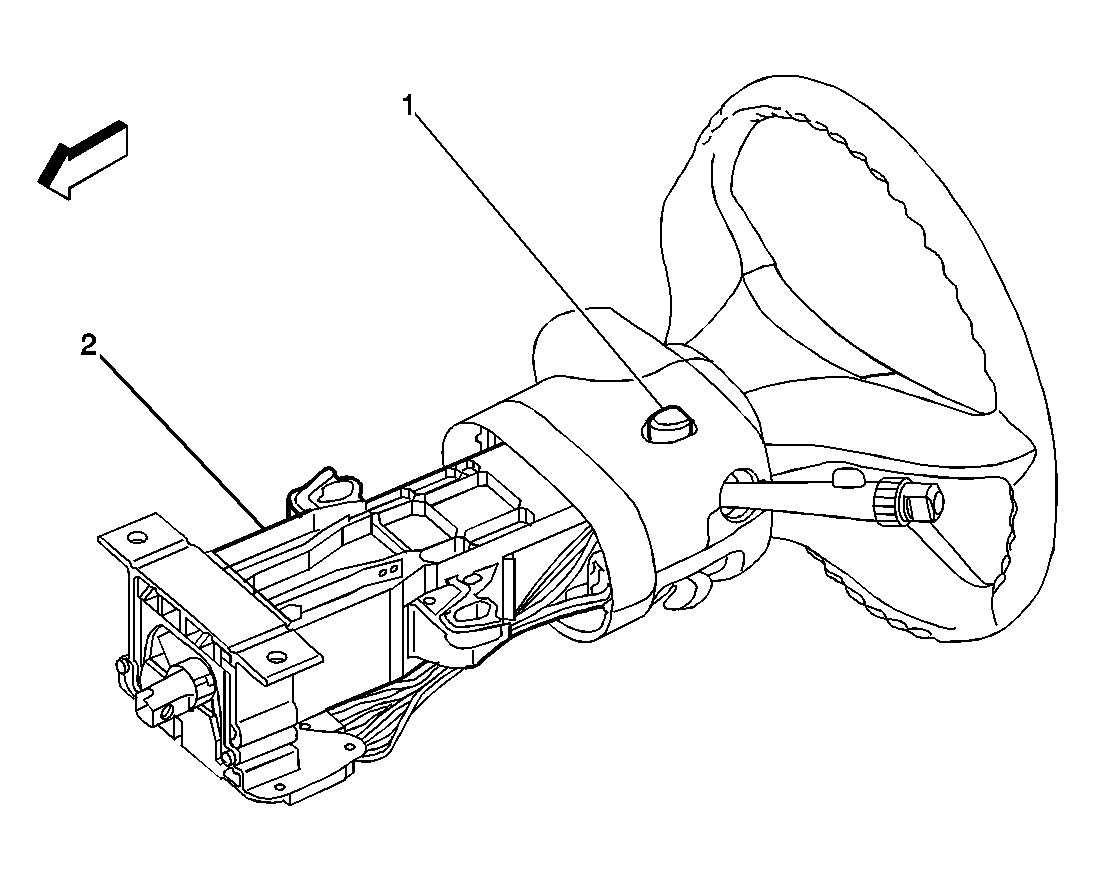

Fig 10: Hazard Switch
GM760534Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Hazard Switch
2 Steering Column

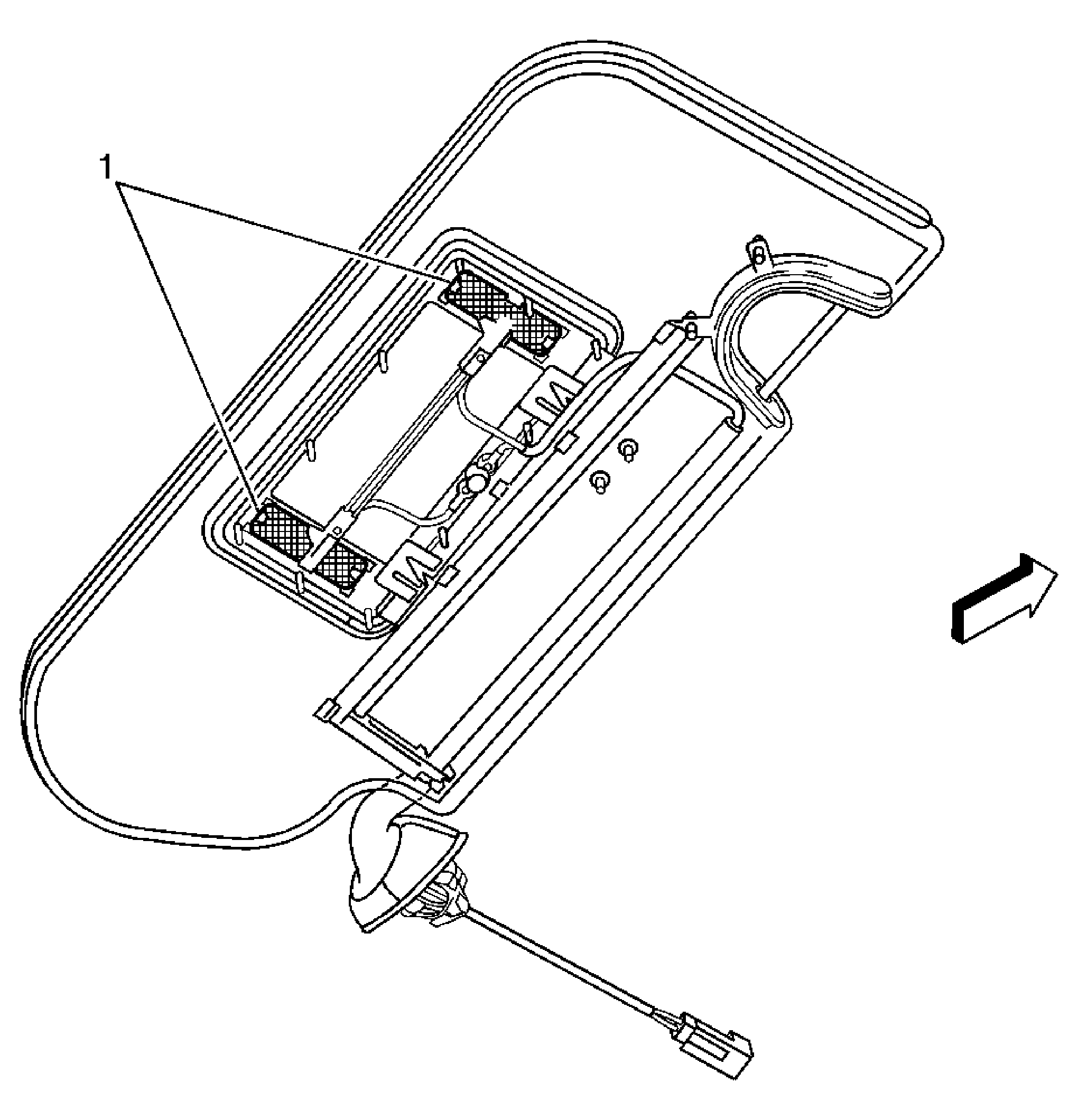

Fig 11: Cutaway View of Left Sunshade Component Views
GM1228674Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Vanity Mirror Lamps, LF

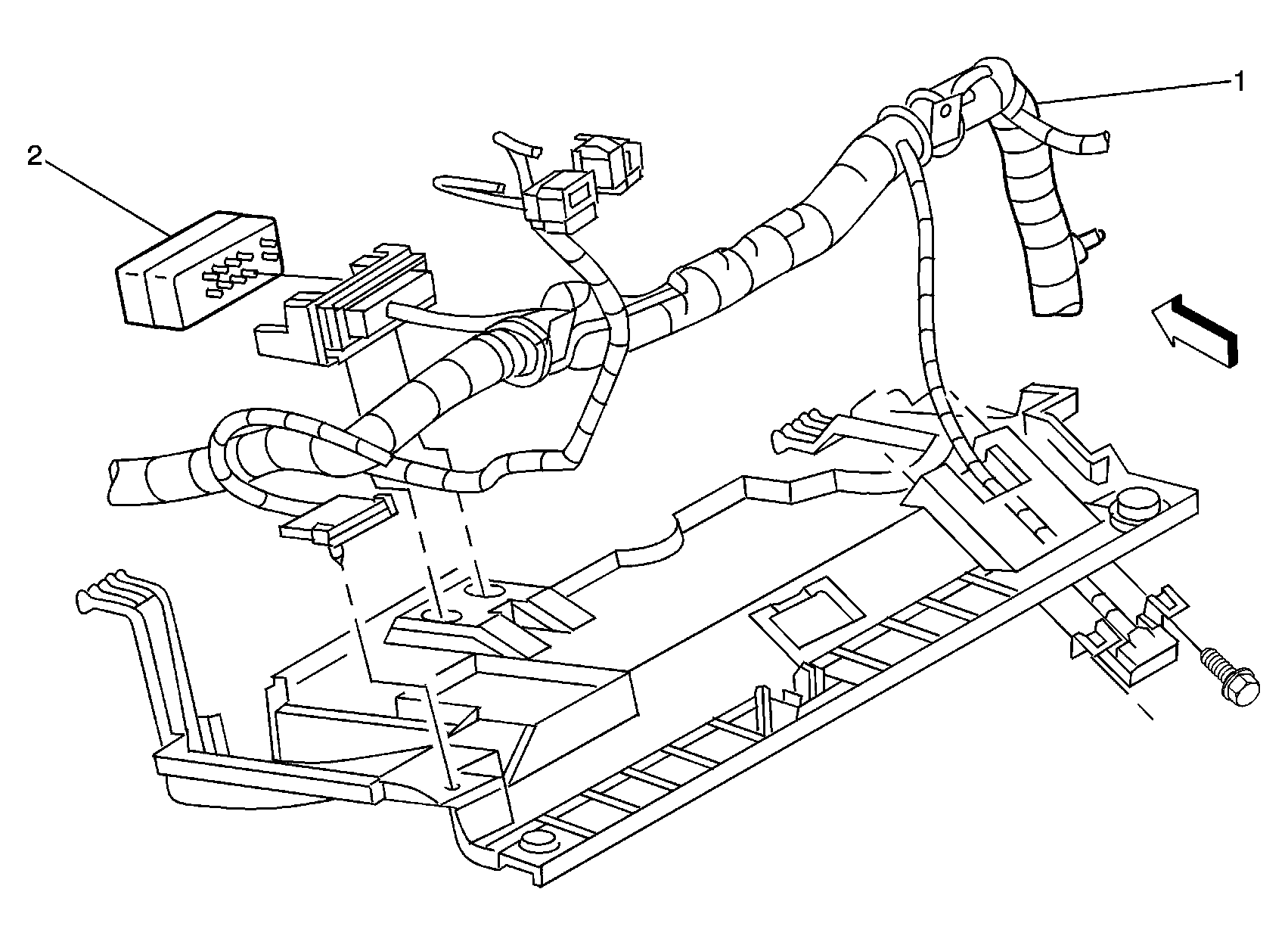

Fig 12: Turn Signal/Hazard Flasher Module
GM783110Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Left IP Harness
2 Turn Signal/Hazard Flasher Module

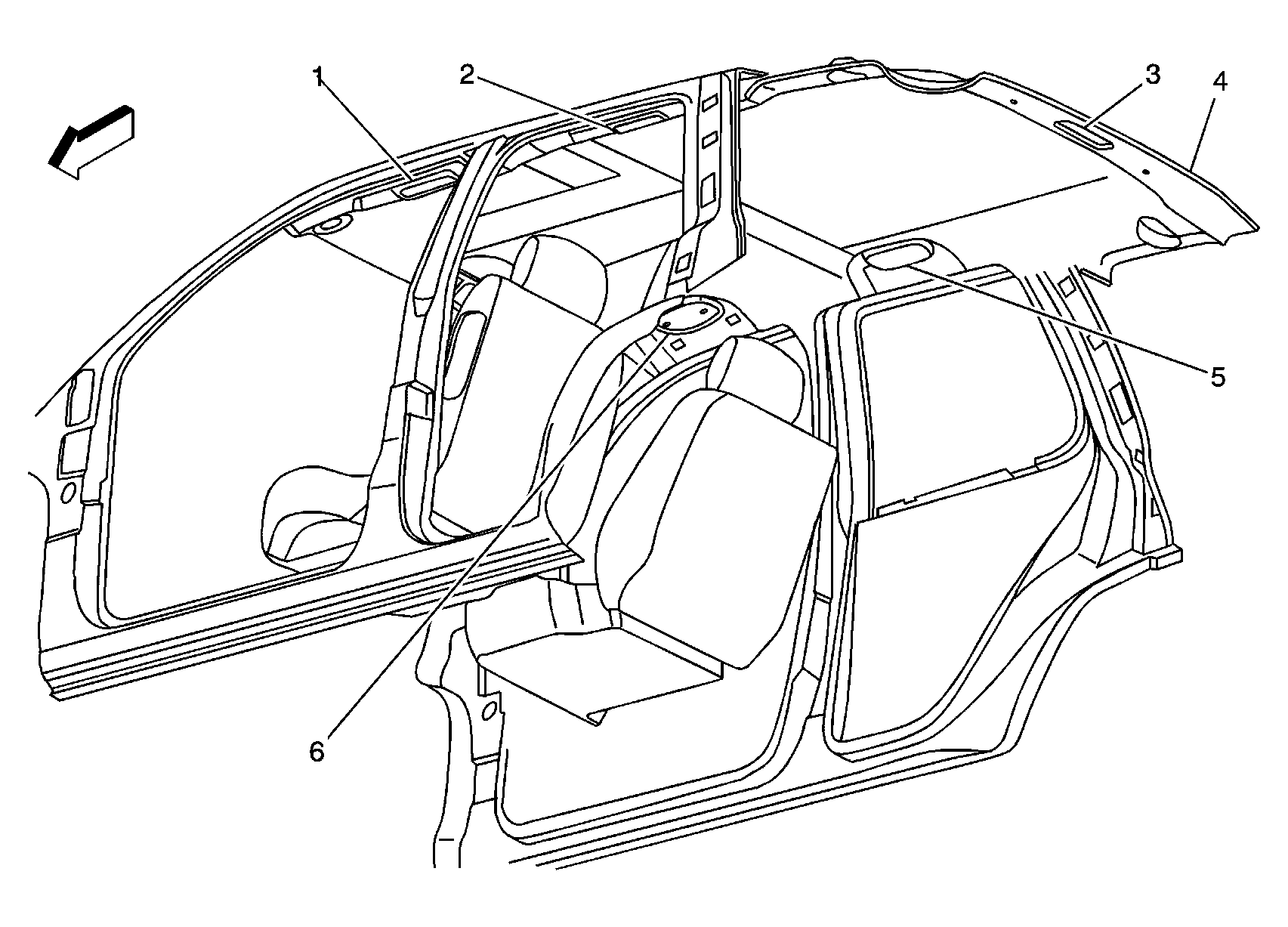

Fig 13: Courtesy/Reading Lamps and Cargo Lamps (Short Wheelbase Shown, Long Wheelbase Similar)
GM1214788Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Courtesy/Reading Lamp-LF
2 Courtesy/Reading Lamp-LR
3 Cargo Lamp
4 Headliner
5 Courtesy/Reading Lamp-RR
6 Courtesy/Reading Lamp-RF

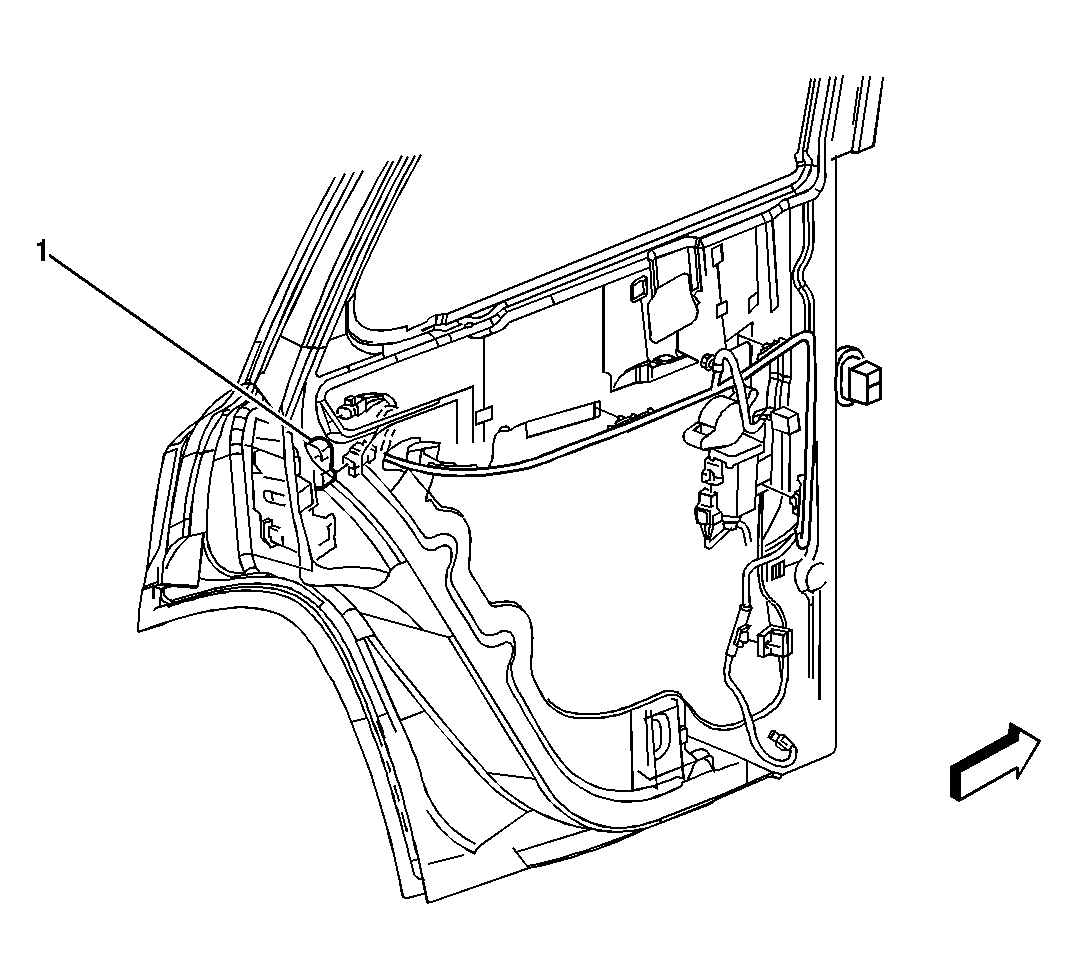

Fig 14: Door Jamb Switch, Miniwedge-LR
GM748389Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Door Jamb Switch, Miniwedge-LR

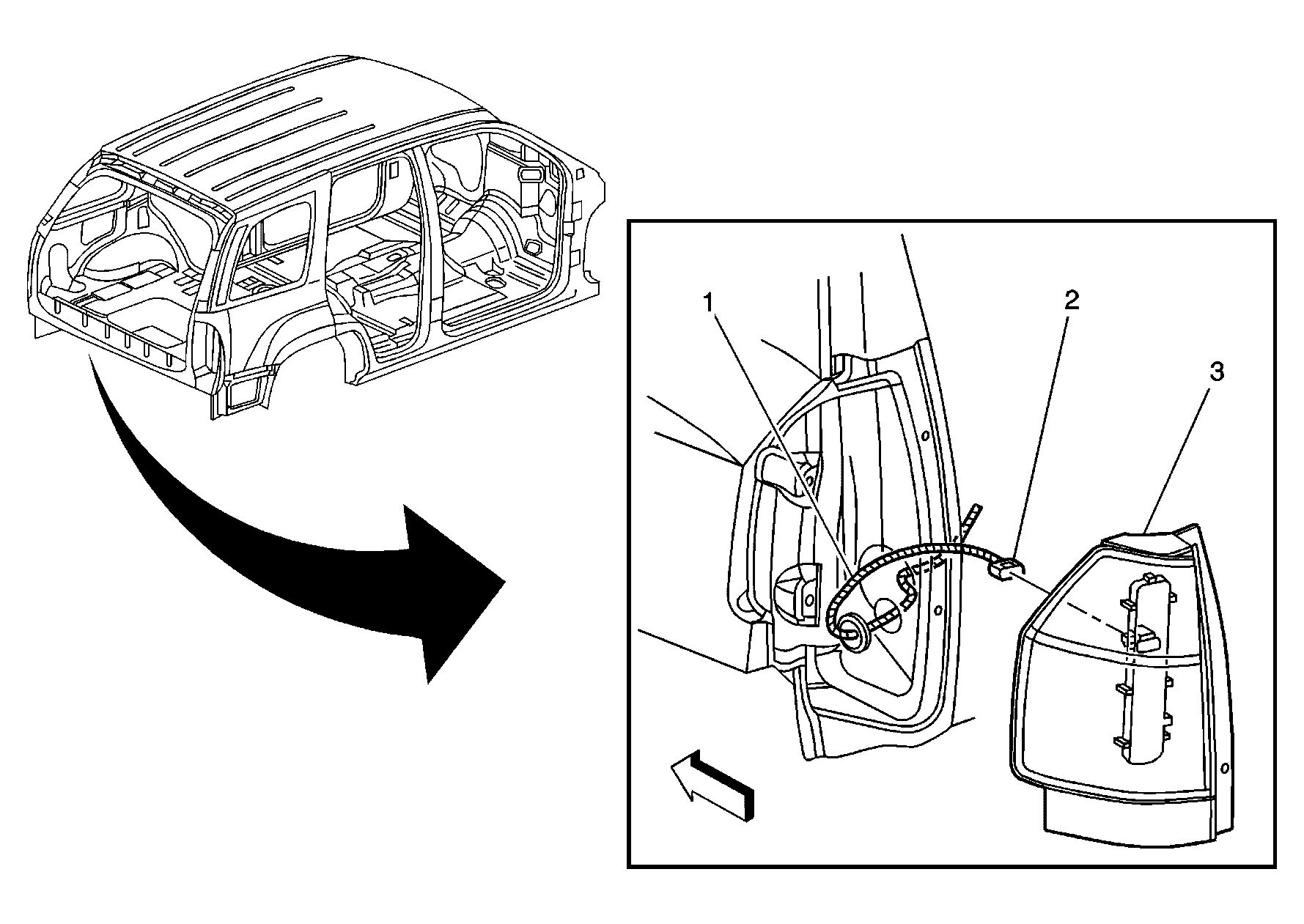

Fig 15: Tail Lamp
GM906360Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Body Harness
2 Tail Lamp Connector
3 Tail Lamp

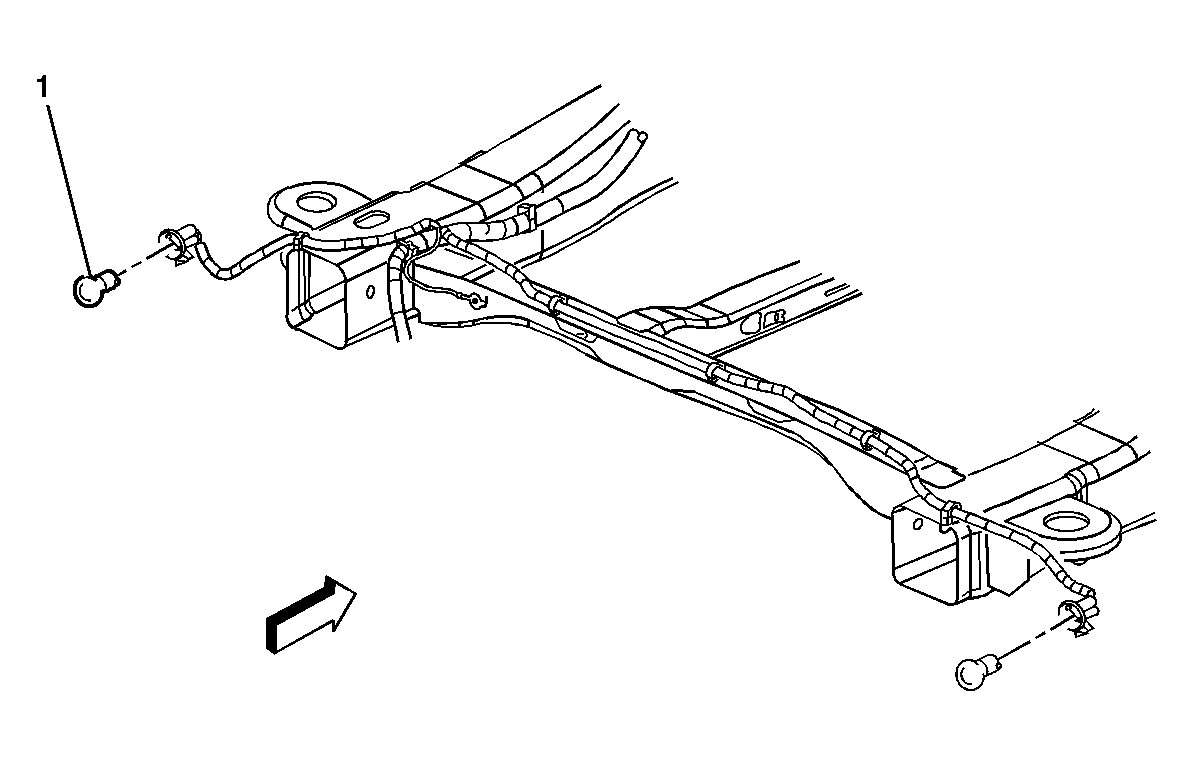

Fig 16: Backup Lamps
GM748430Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Backup Lamps

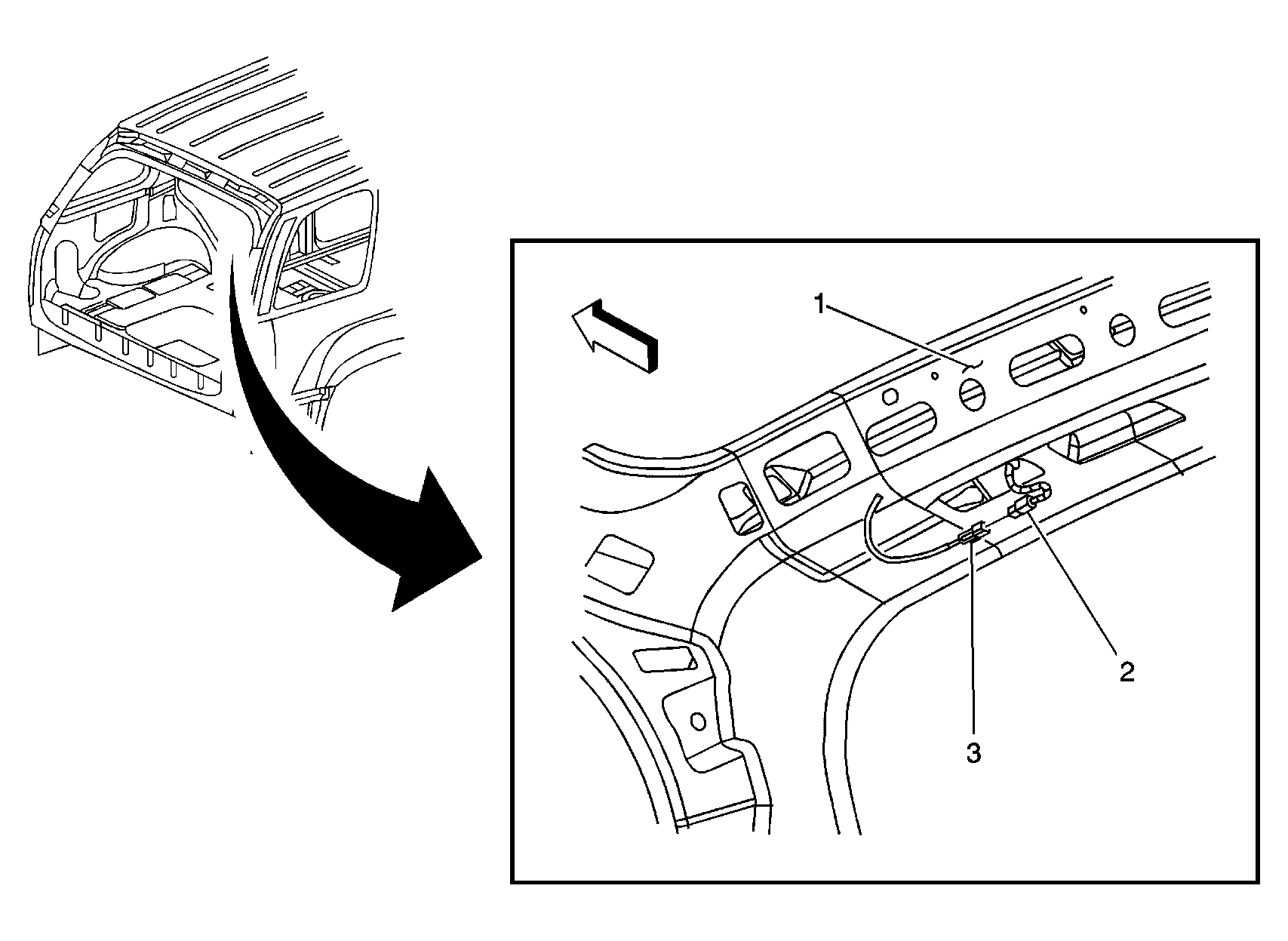

Fig 17: Center High-Mounted Stop Lamp
GM906359Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Frame Above Body Back Opening
2 Tail Lamp Connector
3 Tail Lamp

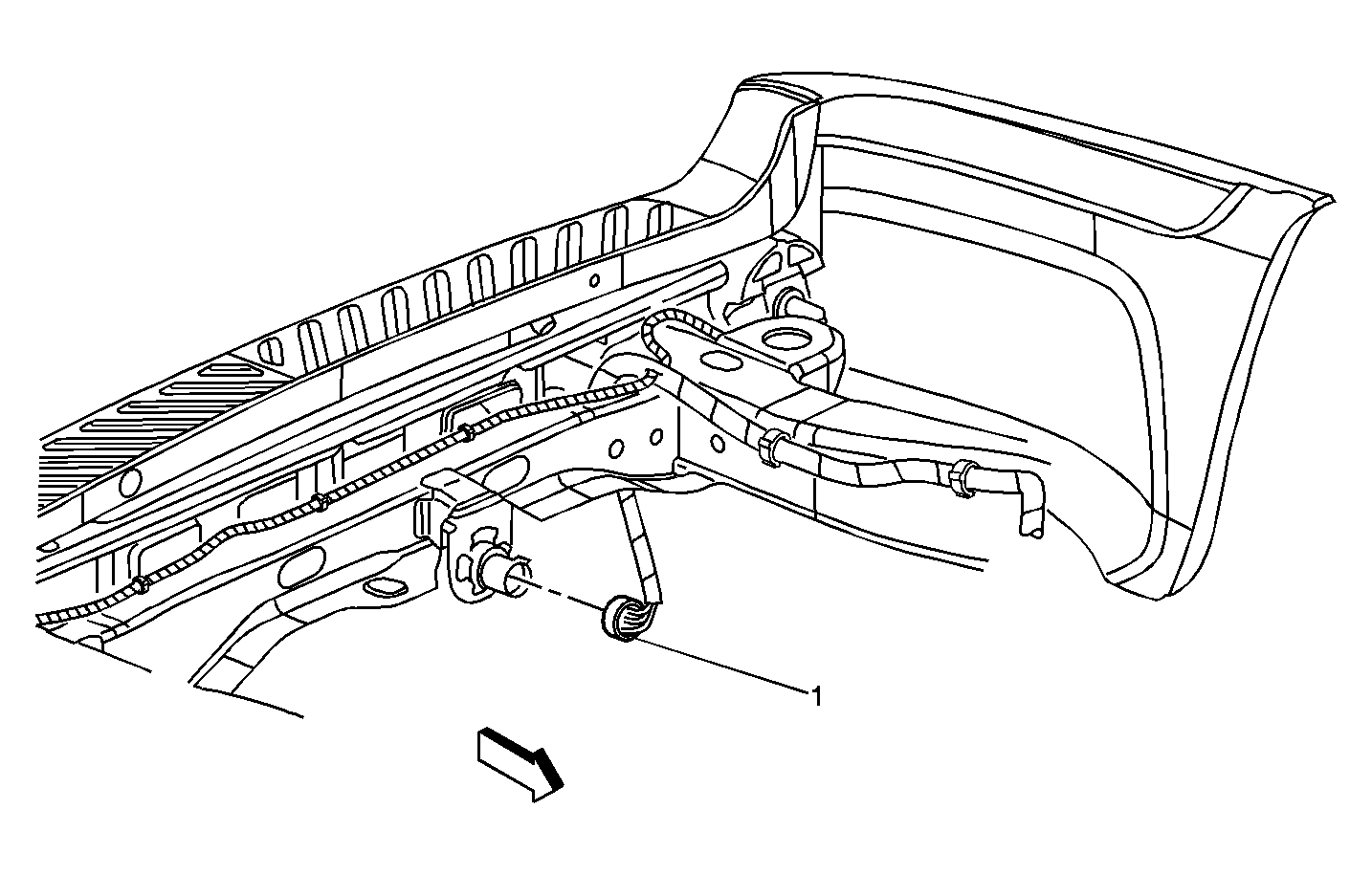

Fig 18: Trailer Connector
GM754942Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Trailer Connector
