Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|

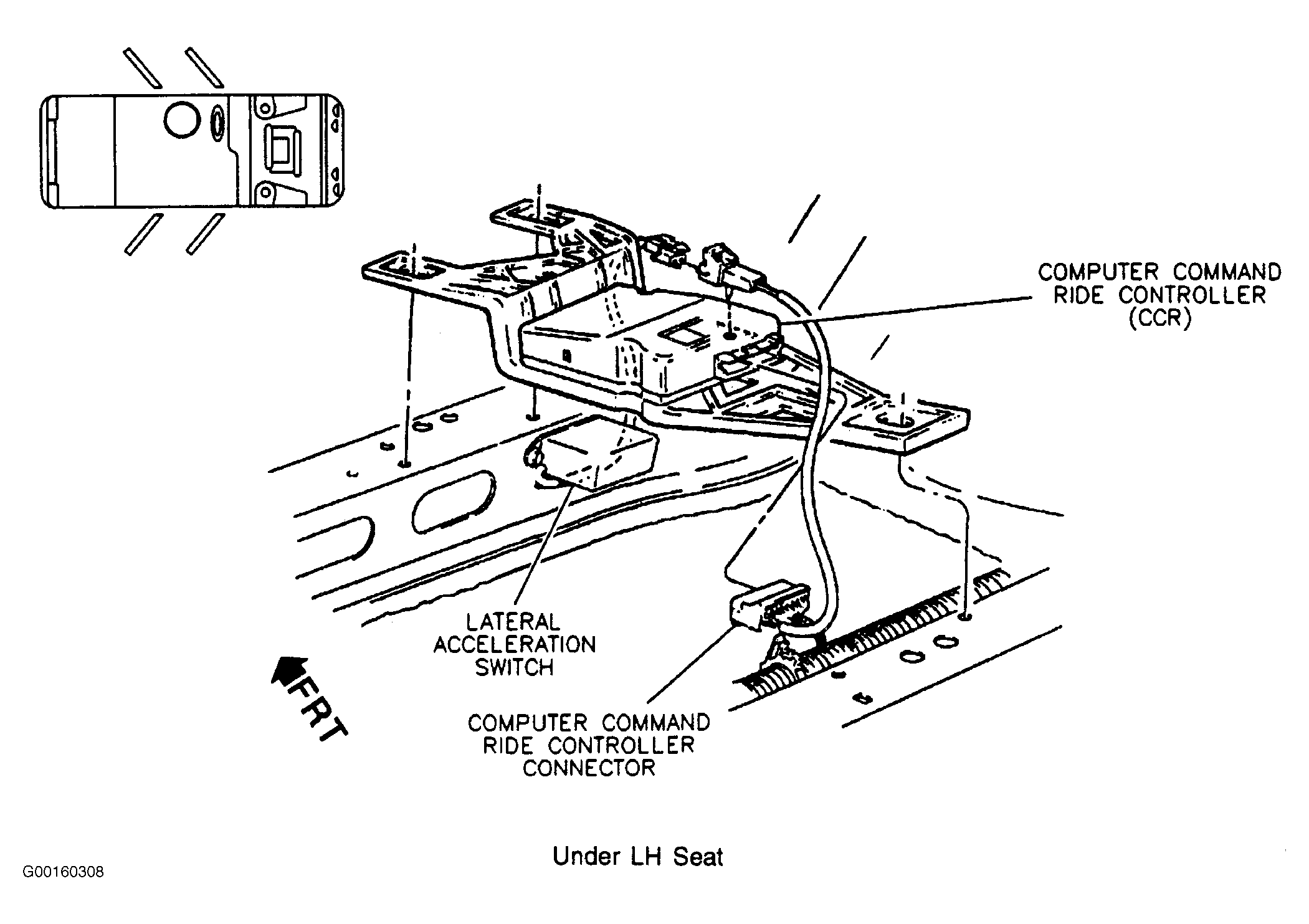

| Computer Command Ride (CCR) Control Module | Below Driver Seat. See Fig 1 |

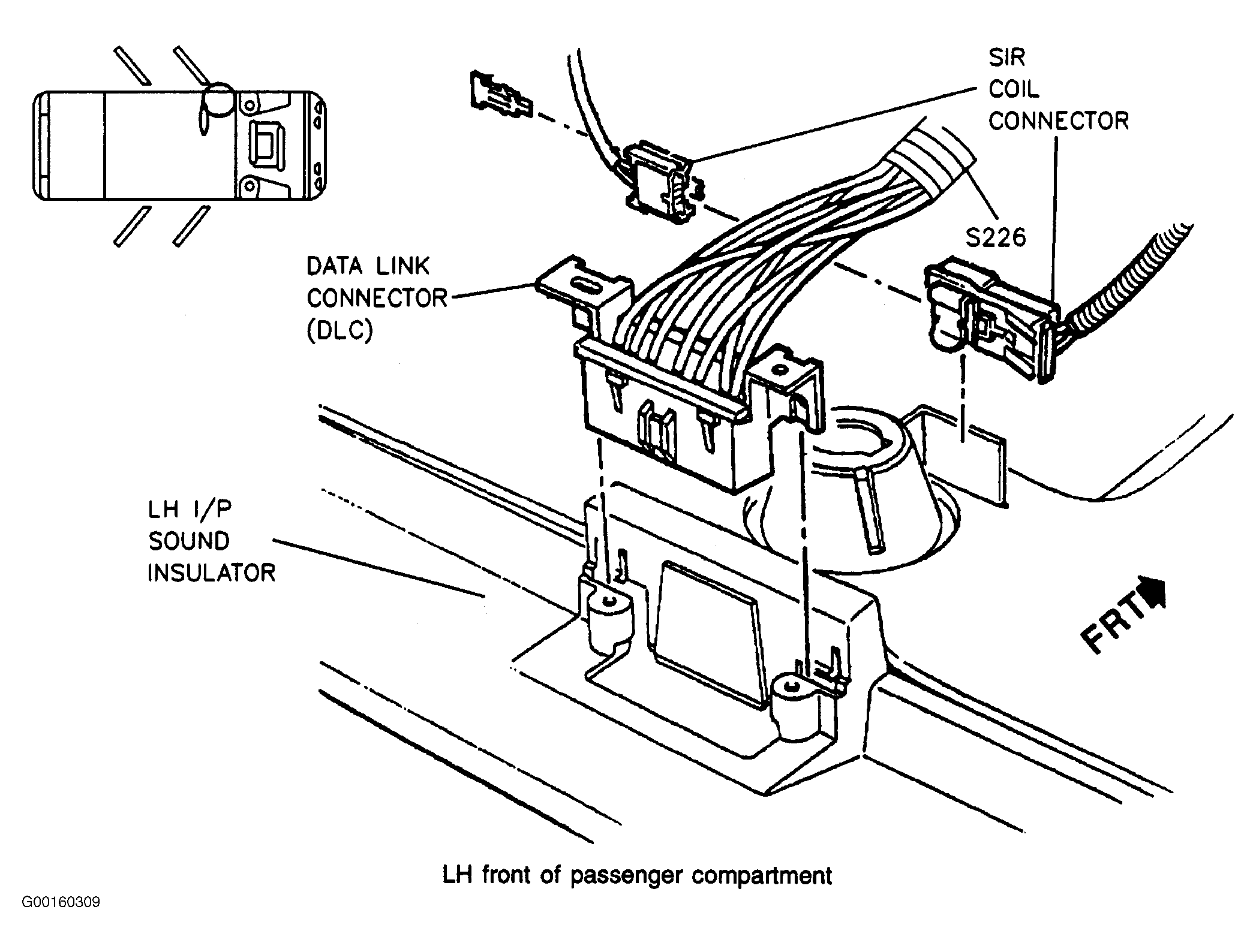

| Data Link Connector (DLC) | Behind Driver Side Of Instrument Panel, Right Of Steering Column. See Fig 2 |

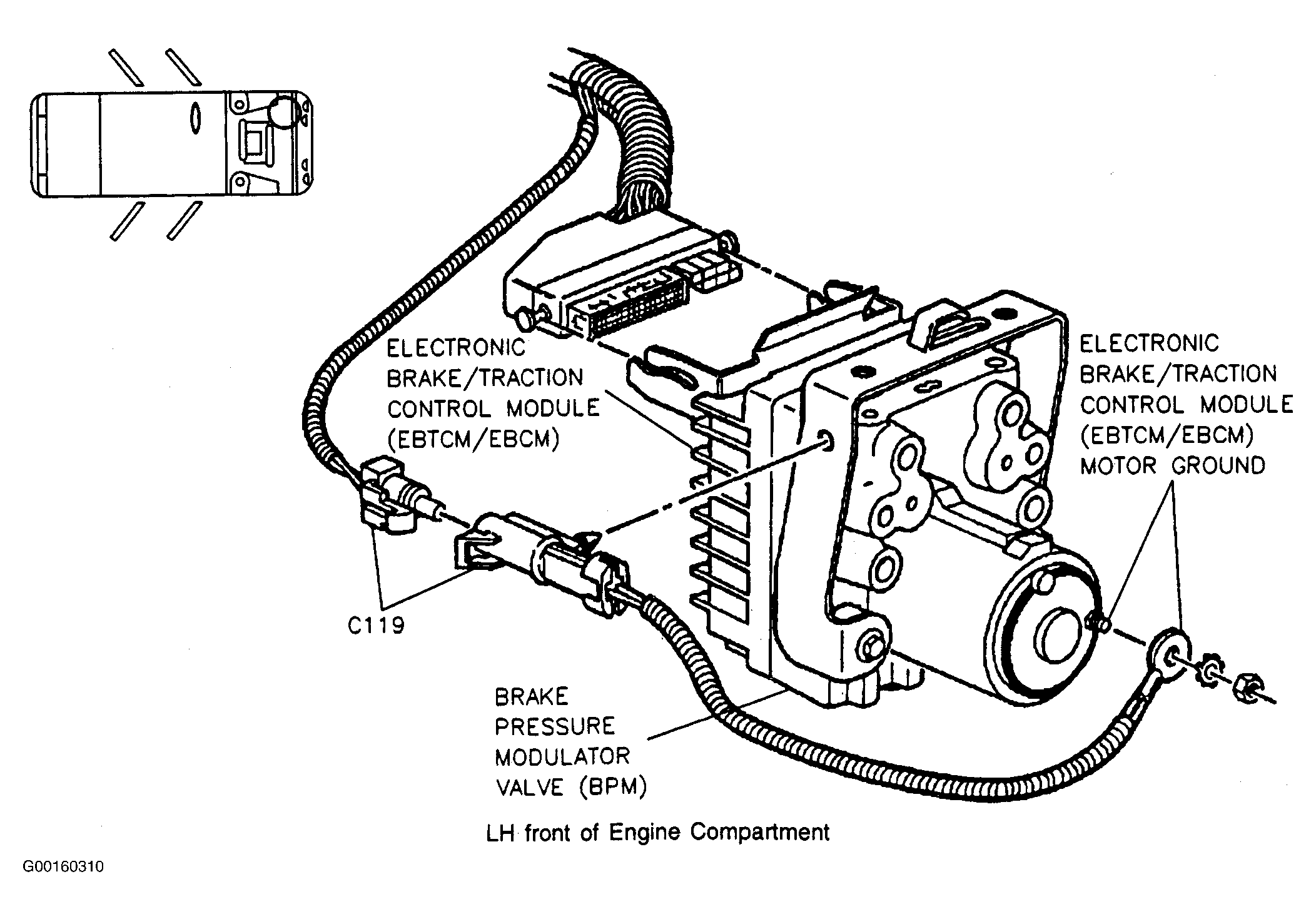

| Electronic Brake & Traction Control Module (EBTCM) | Driver Front Of Engine Compartment. See Fig 3 |
| HVAC Control Assembly | Behind Center Of Instrument Panel. |

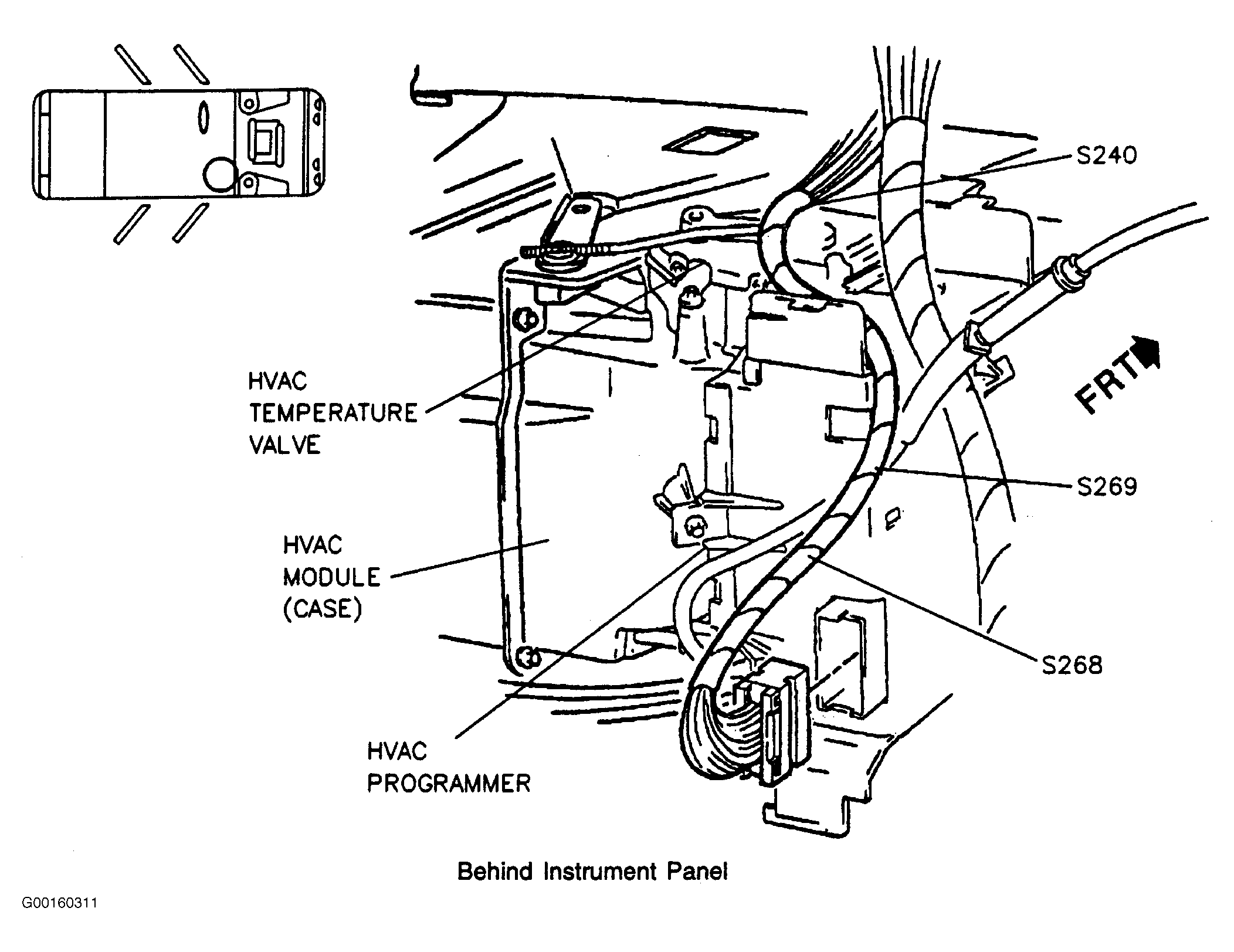

| HVAC Programmer | Behind Passenger Side Of Instrument Panel. See Fig 4 |

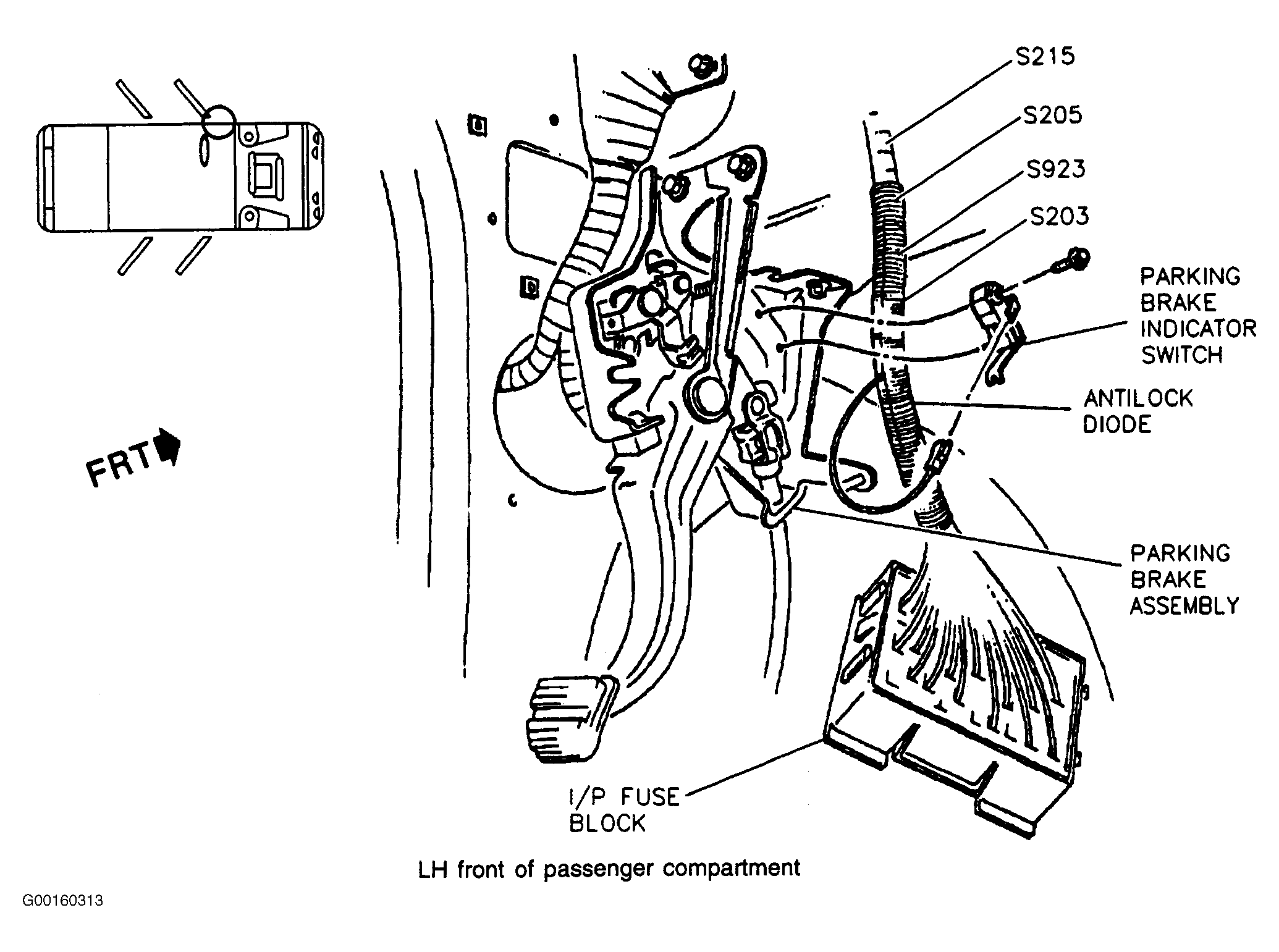

| Instrument Panel Fuse Block | Lower Driver Side Of Instrument Panel, Behind Trim Panel. See Fig 5 |

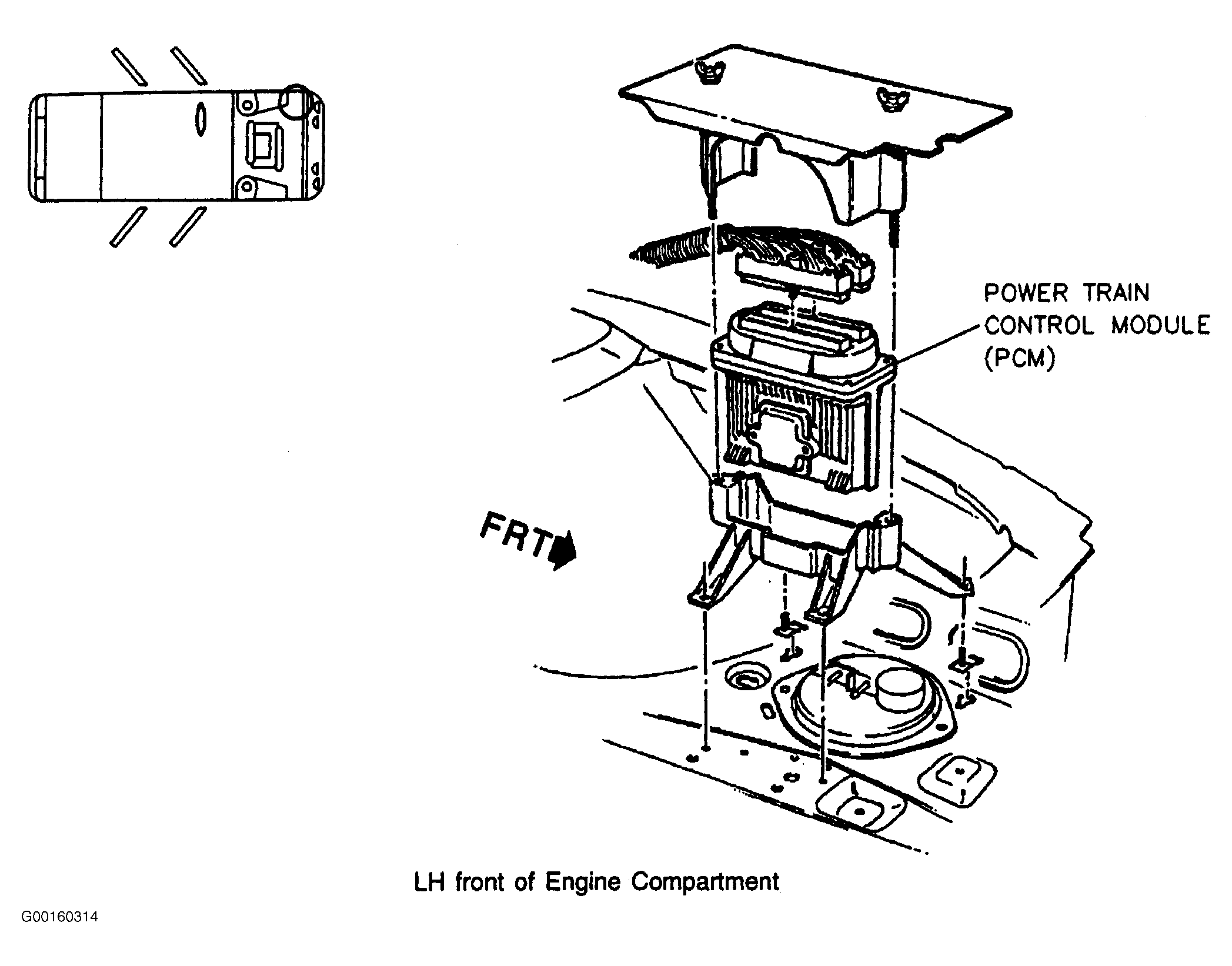

| Powertrain Control Module (PCM) | Driver Front Of Engine Compartment. See Fig 6 |
| Radio | Center Of Instrument Panel. |

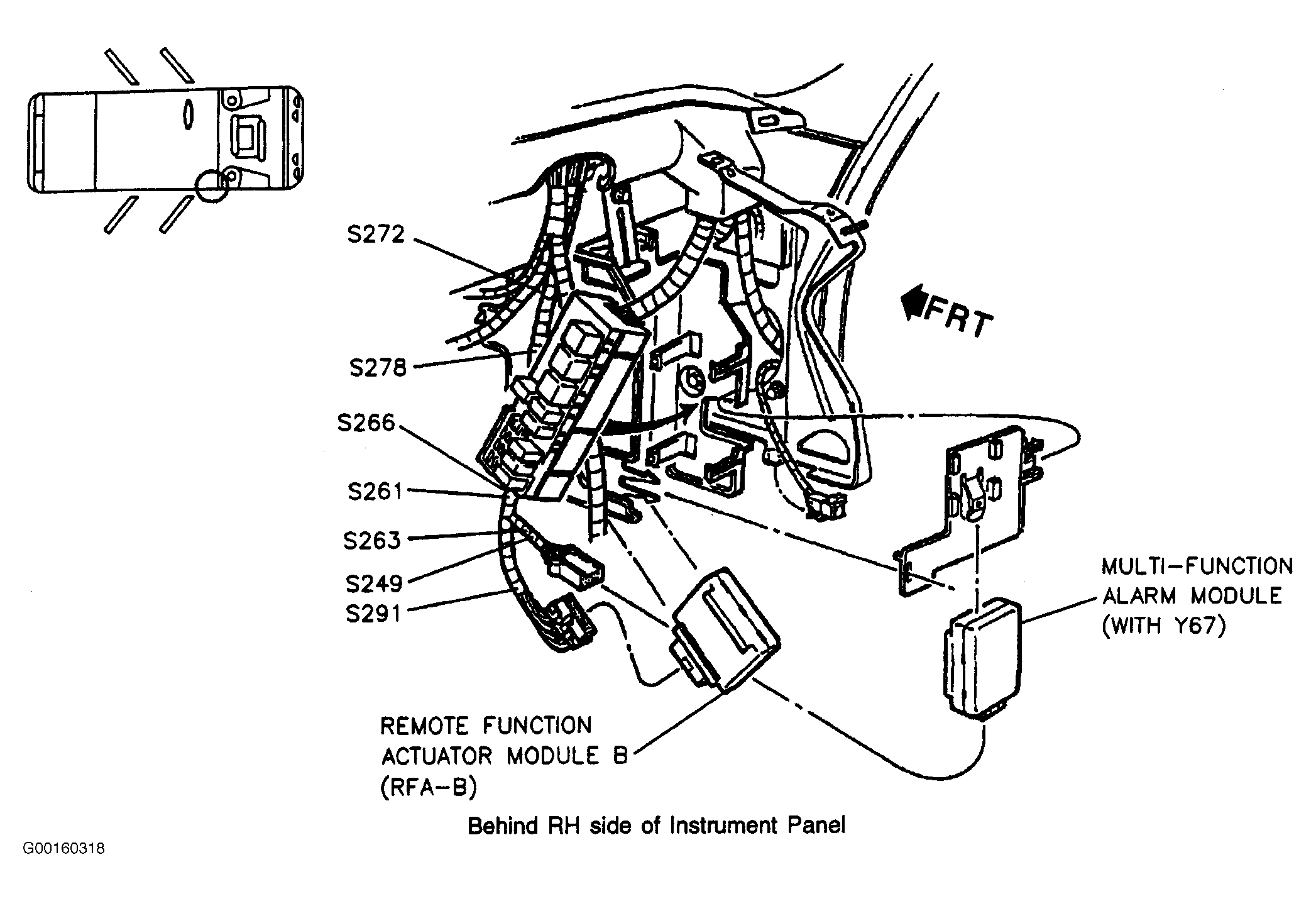

| Remote Function Actuator (RFA) Module | Behind Passenger Side Of Instrument Panel. See Fig 7 |

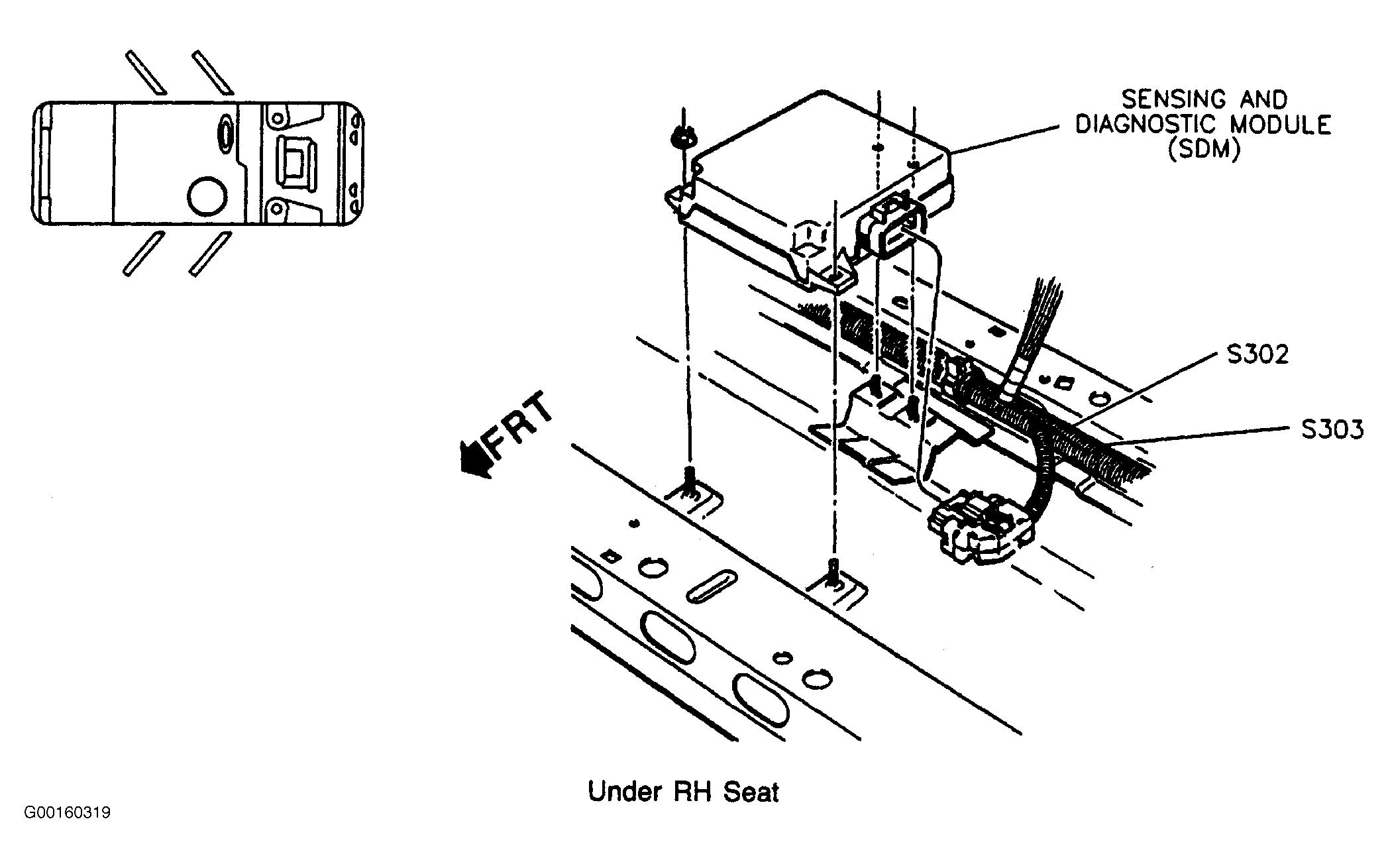

| Sensing And Diagnostic Module (SDM) | Below Front Passenger Seat. See Fig 8 |

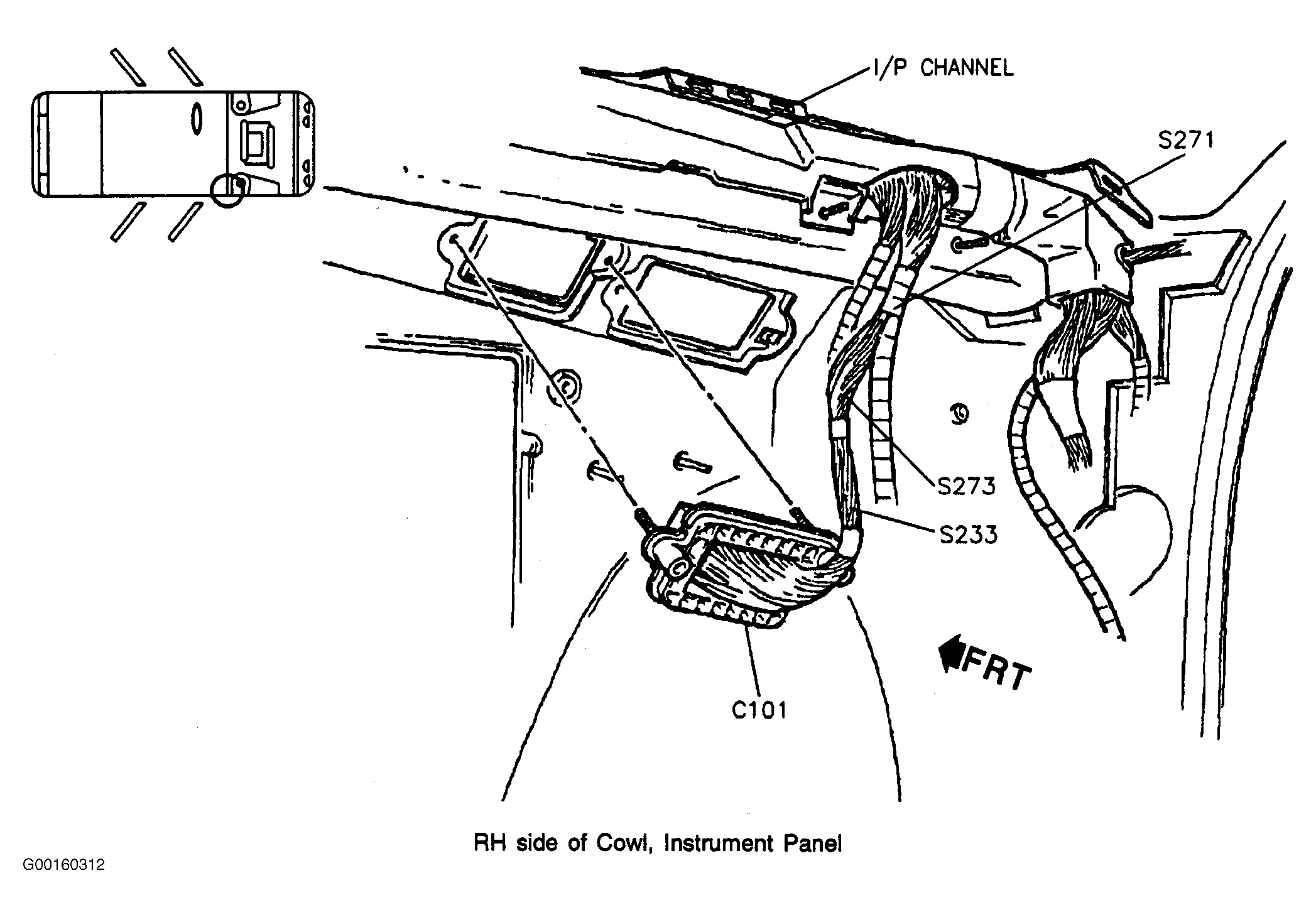

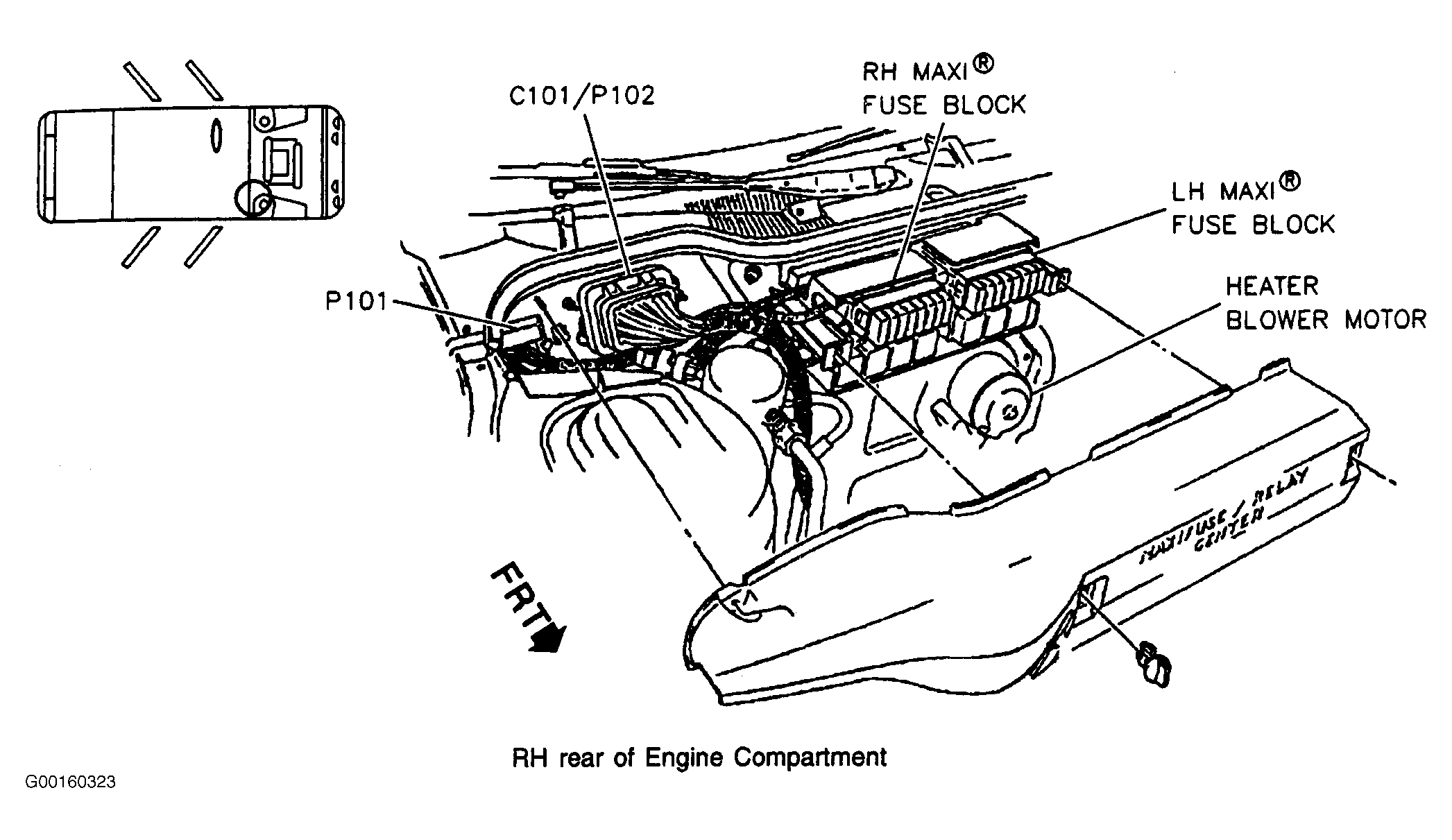

| C101 (66 Terminals) | Passenger Rear Of Engine Compartment. See Fig 9 |

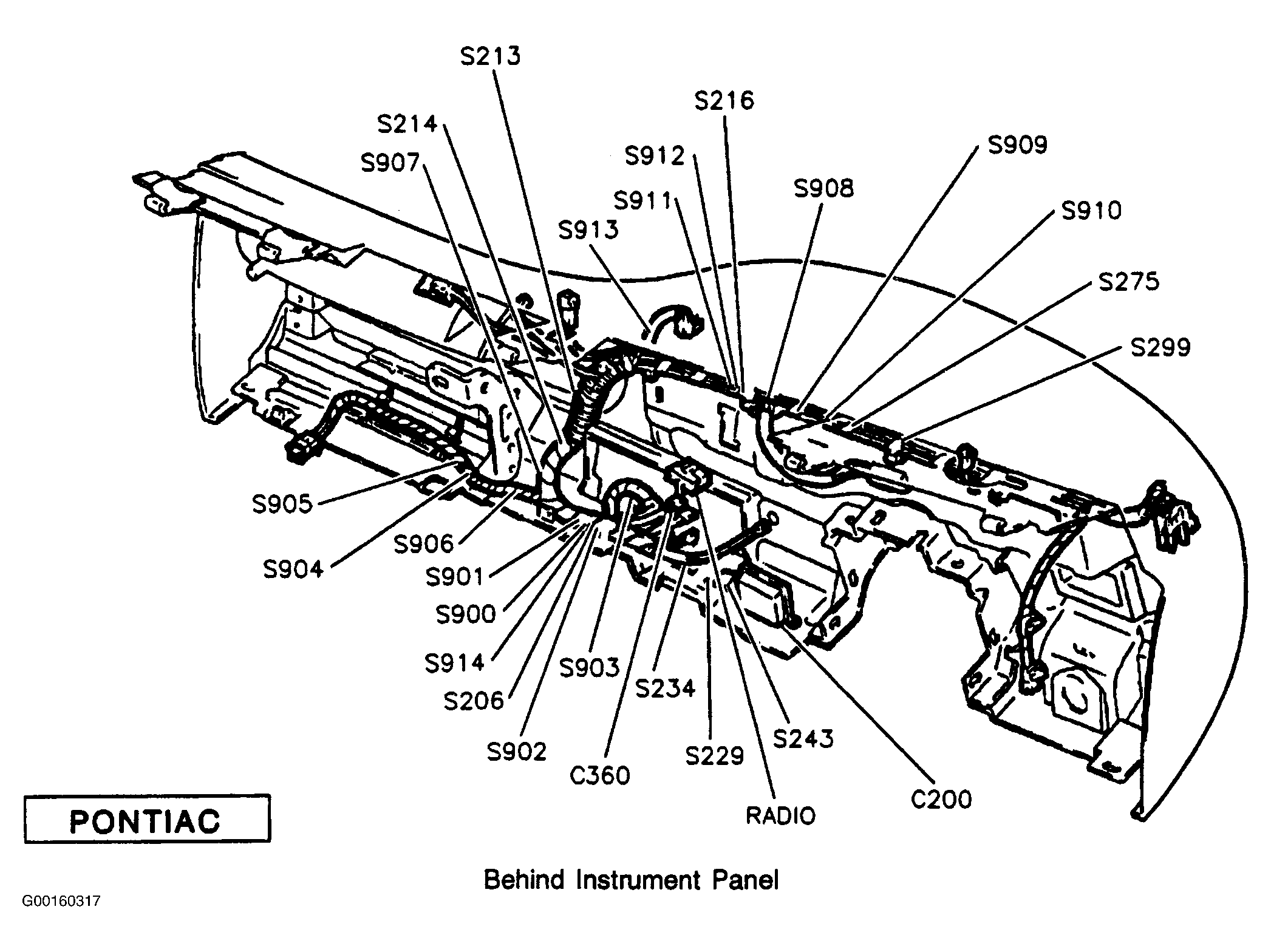

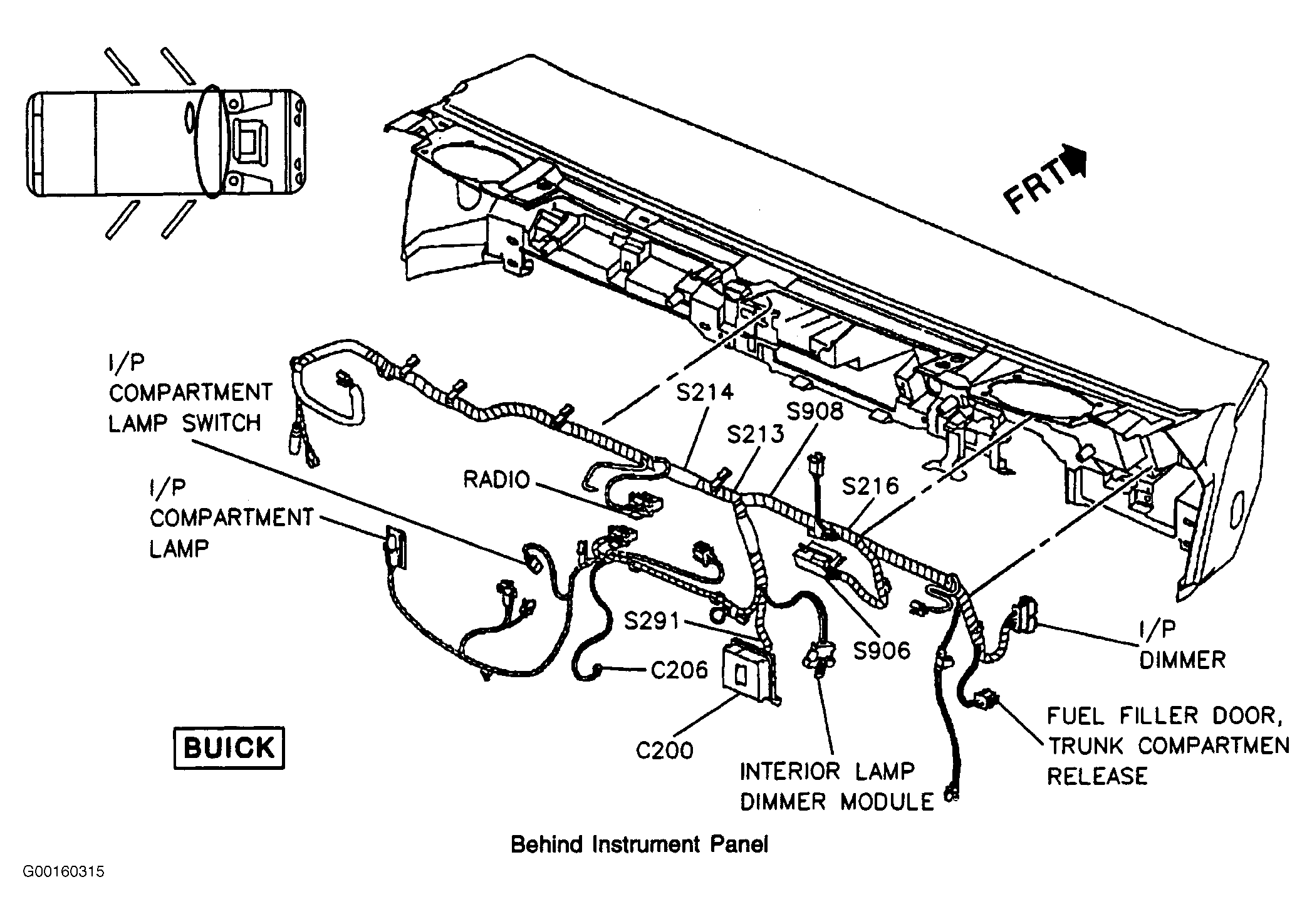

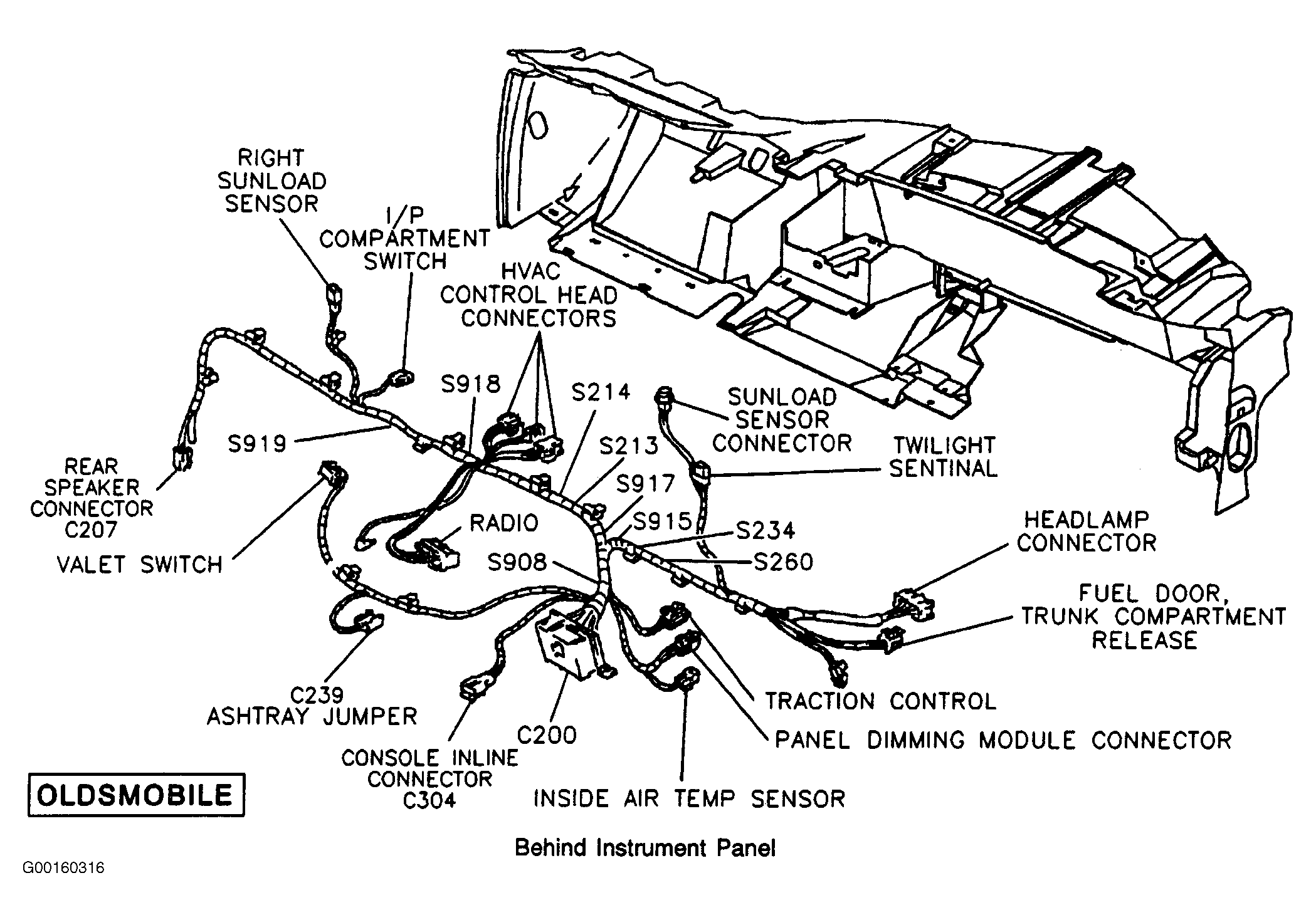

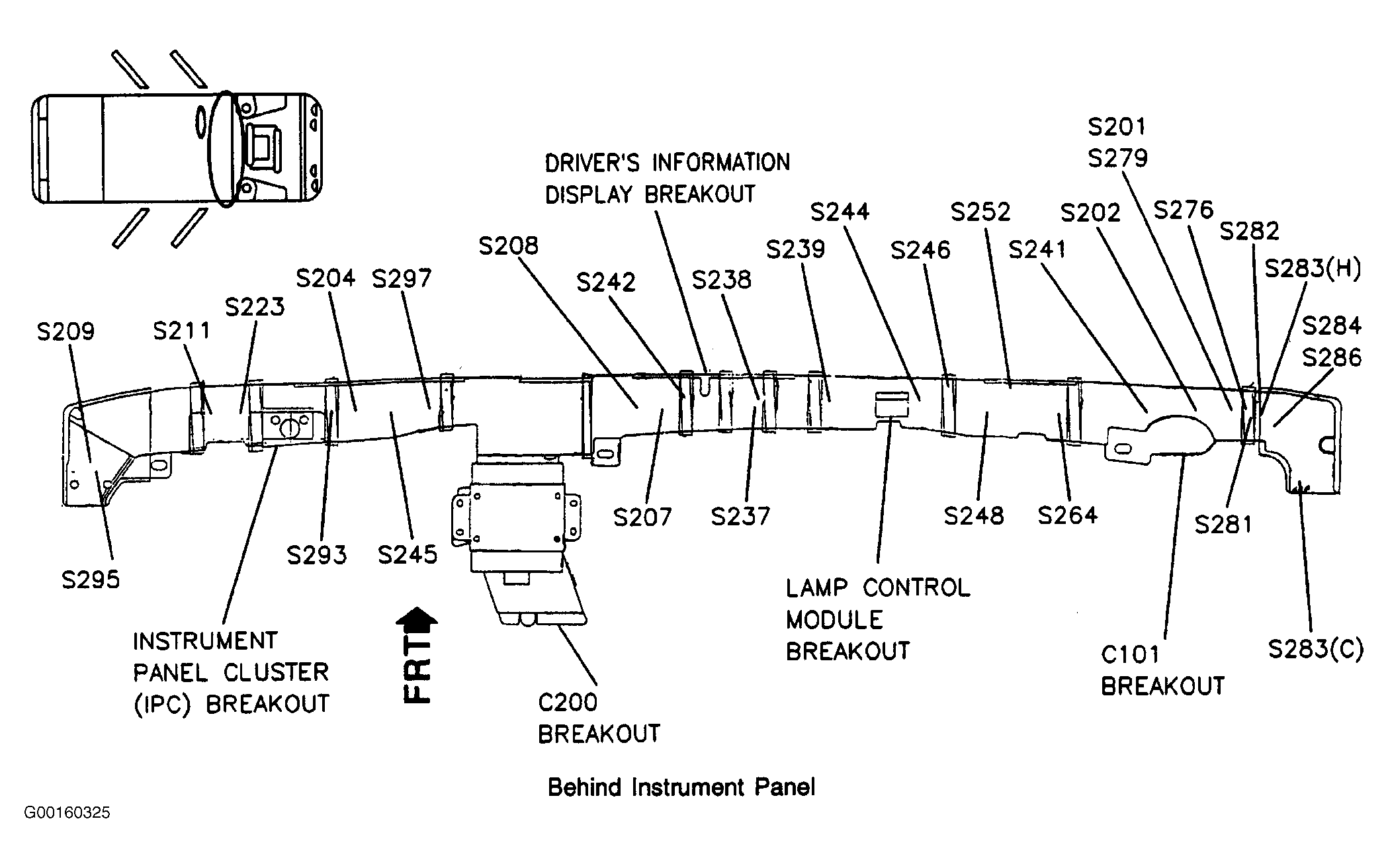

| C200 (116 Terminals) | Behind Center Of Instrument Panel. See Fig 10, Fig 11 & Fig 12 |

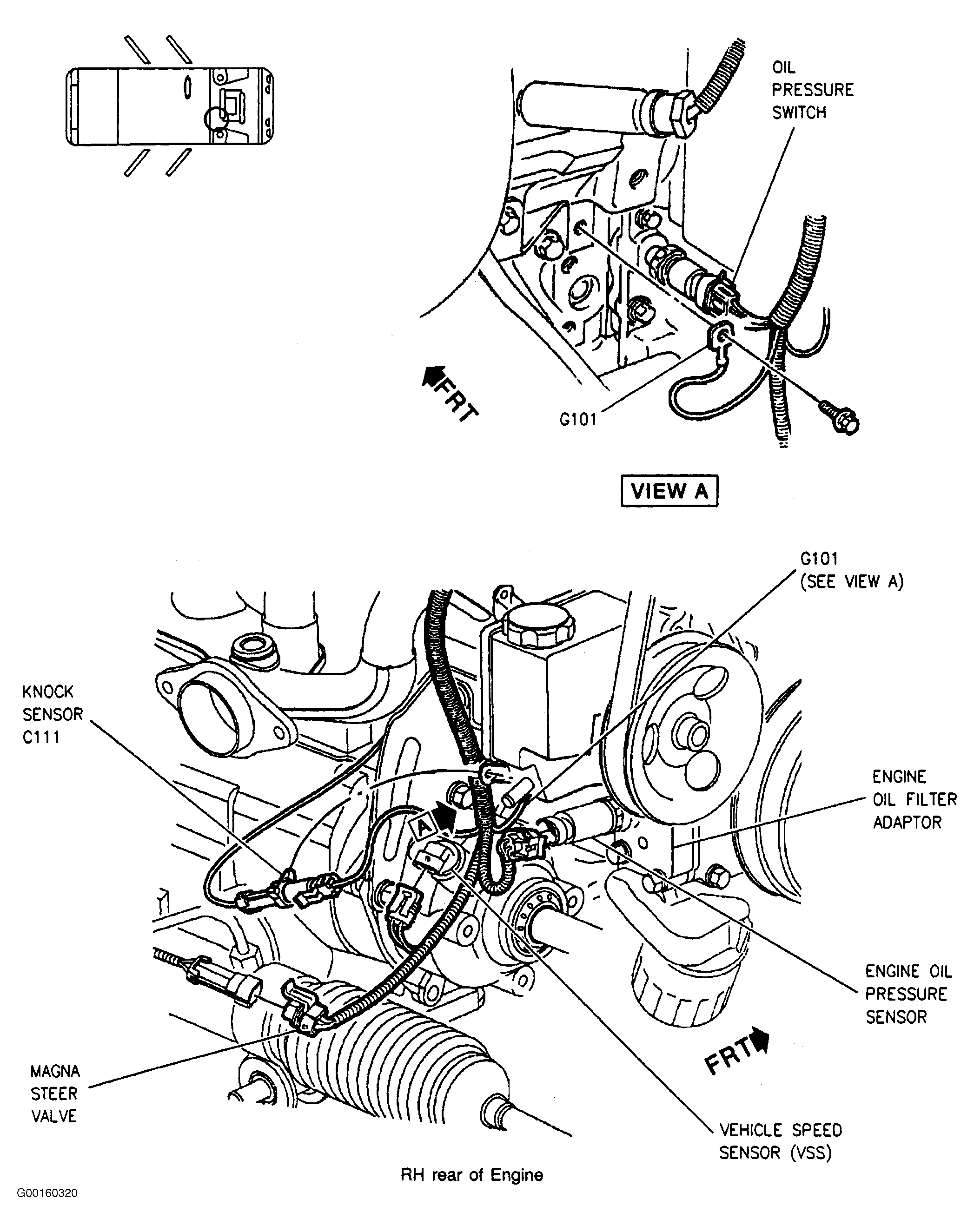

| G101 | Passenger Rear Of Engine, Behind Power Steering Pump. See Fig 13 |

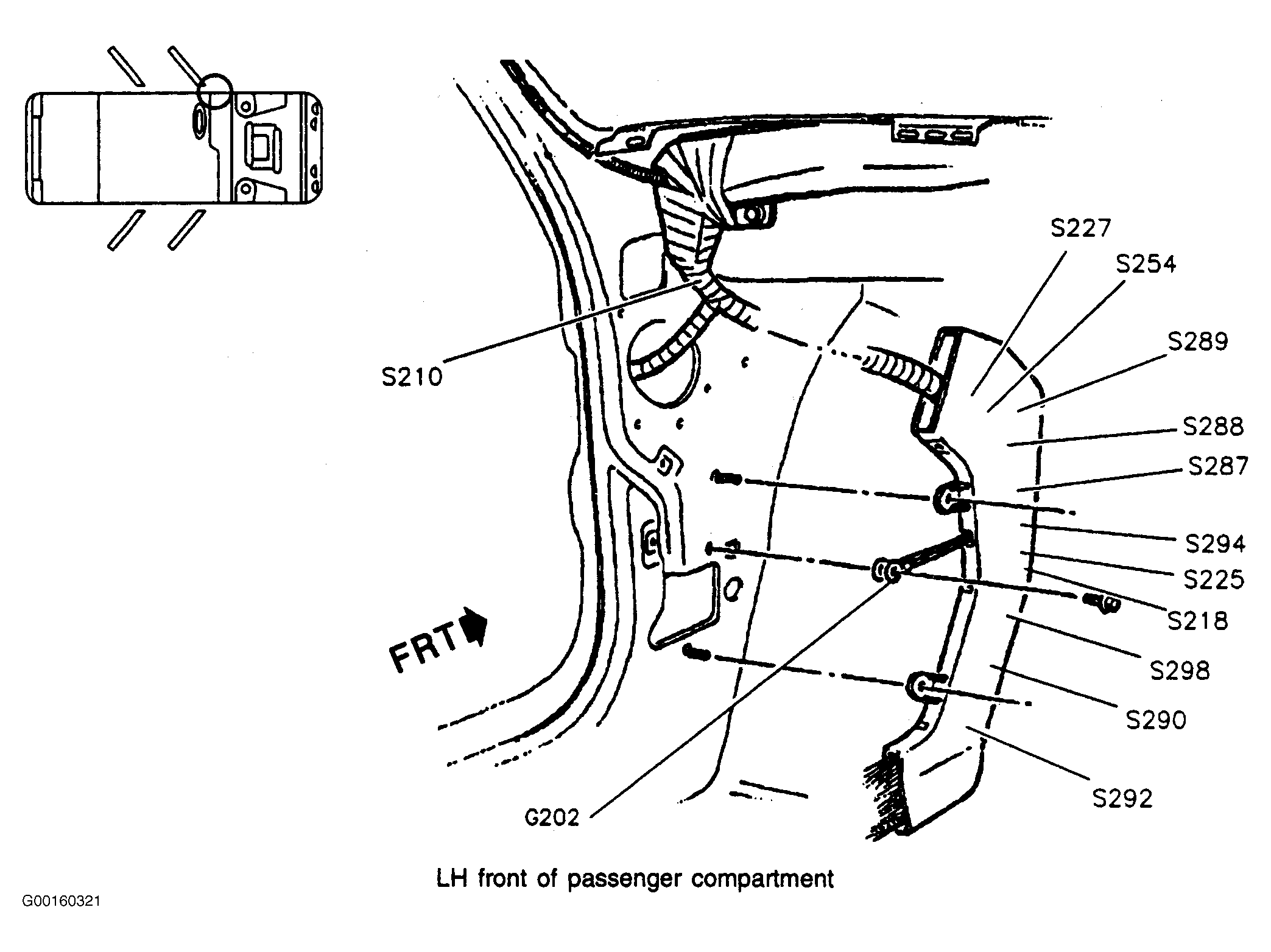

| G202 | Behind Left Front Kick Panel. See Fig 14 |
| P102 | Passenger Rear Of Engine Compartment. See Fig 15 |

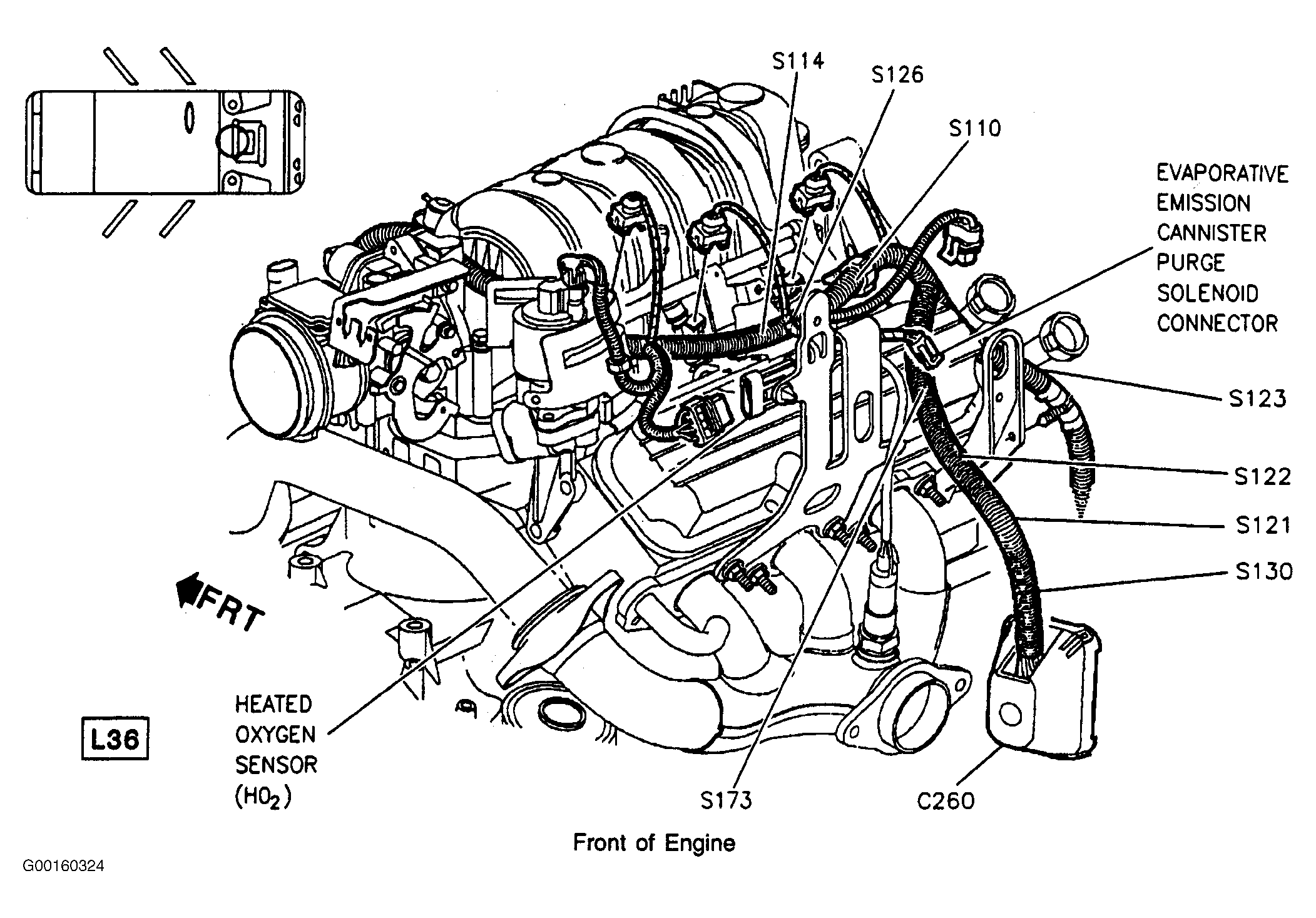

| S110 | In Engine Harness, Near Generator Connector Breakout. See Fig 16 |
| S207 | In Body Harness, Near Center Instrument Panel Channel Breakout. See Fig 17 |
| S225 | In Body Harness, Near Kick Panel Channel. See Fig 14 |

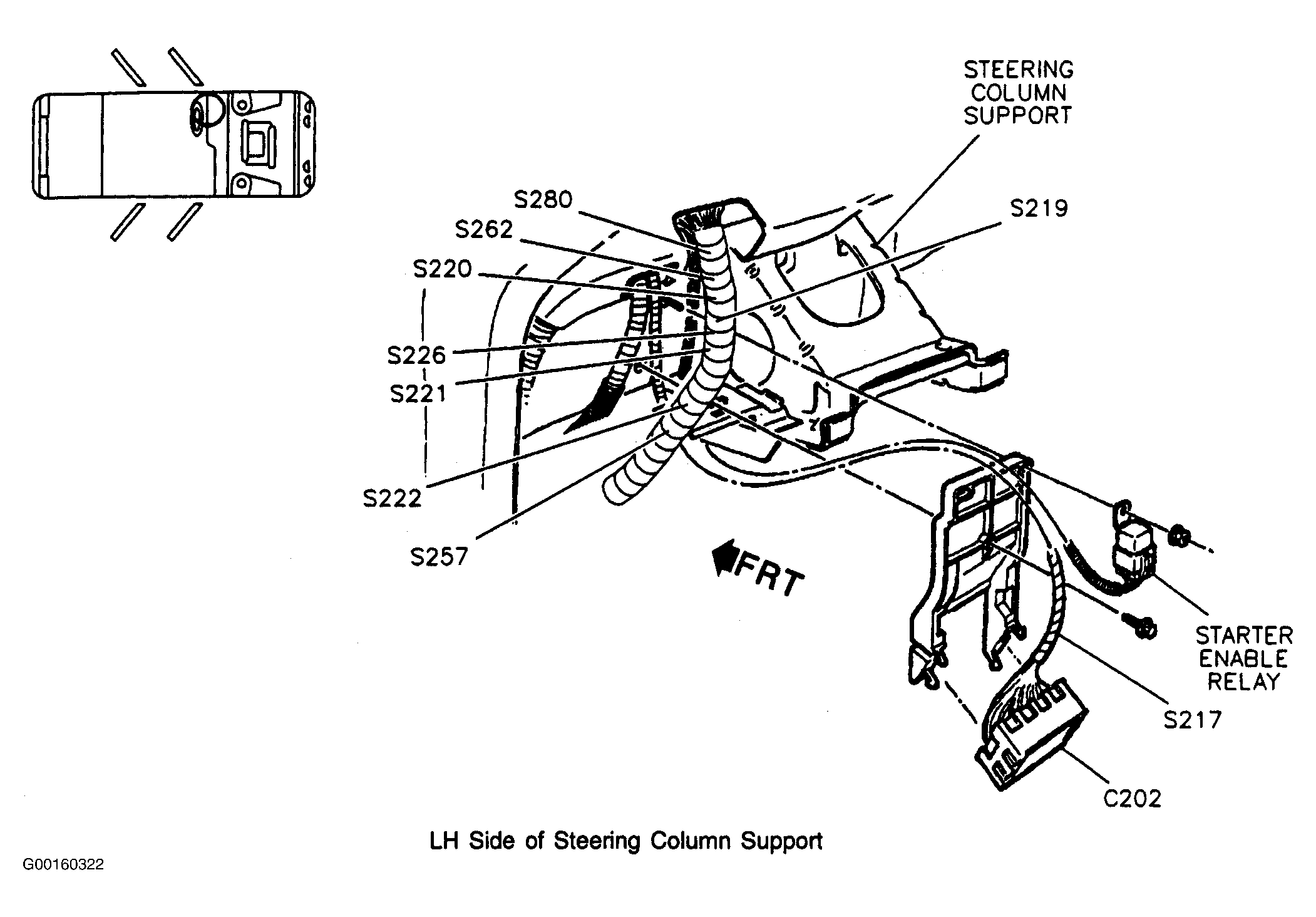

| S226 | In Body Harness, Near DLC. See Fig 2 & Fig 18 |
| S273 | In Body Panel Harness, Near C101 Breakout. See Fig 9 |
| S278 | In Body Panel Harness, Near RFA Module Connector Breakout. See Fig 7 |
