Miscellaneous Components
MISCELLANEOUS COMPONENTS LOCATION
| Component | Location | |
|---|---|---|

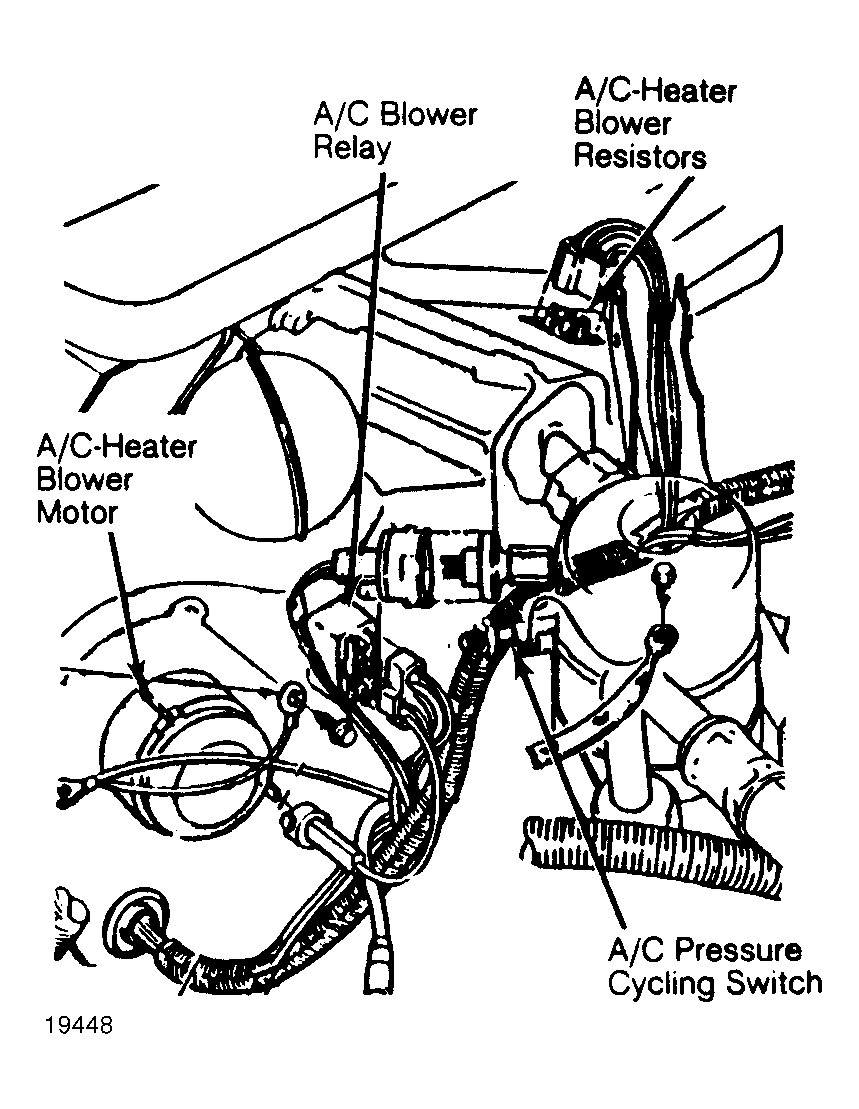

| A/C-Heater Blower Resistors | On top left side of blower assembly. See Figure. | |

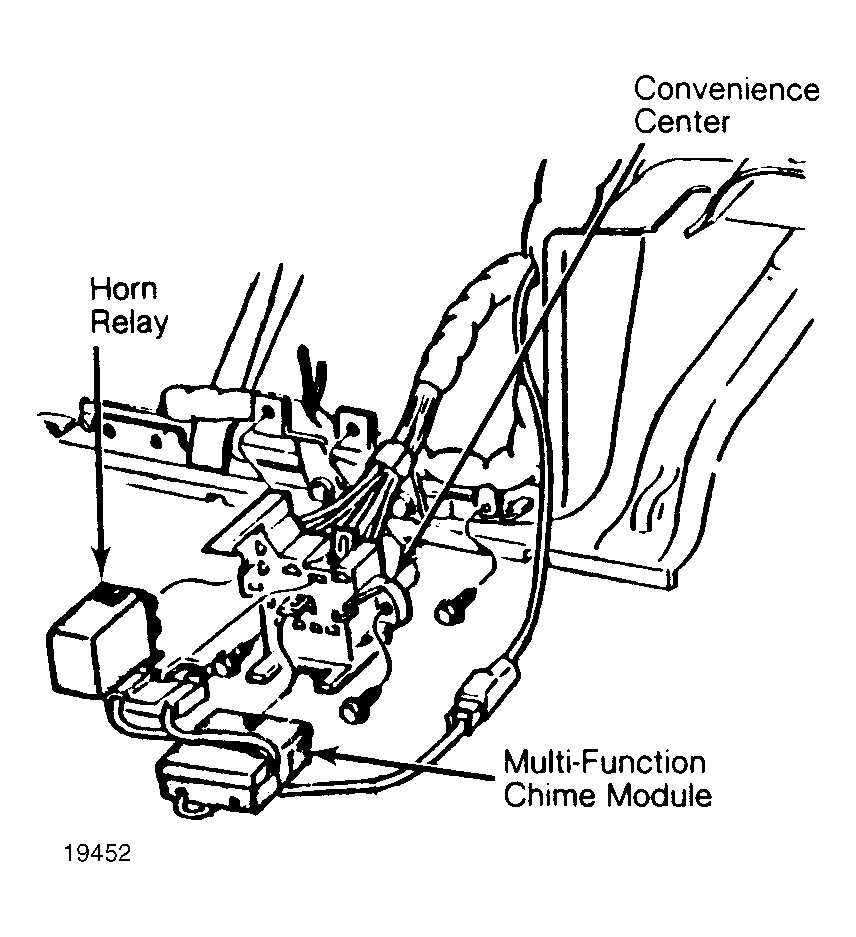

| Convenience Center | On center of instrument panel, behind radio. See Figure & 13. | |
| "CHECK ENGINE" Light Driver | Behind instrument panel, above passenger footwell. | |
| Door Locks Diode | On left shroud, near center access hole. | |

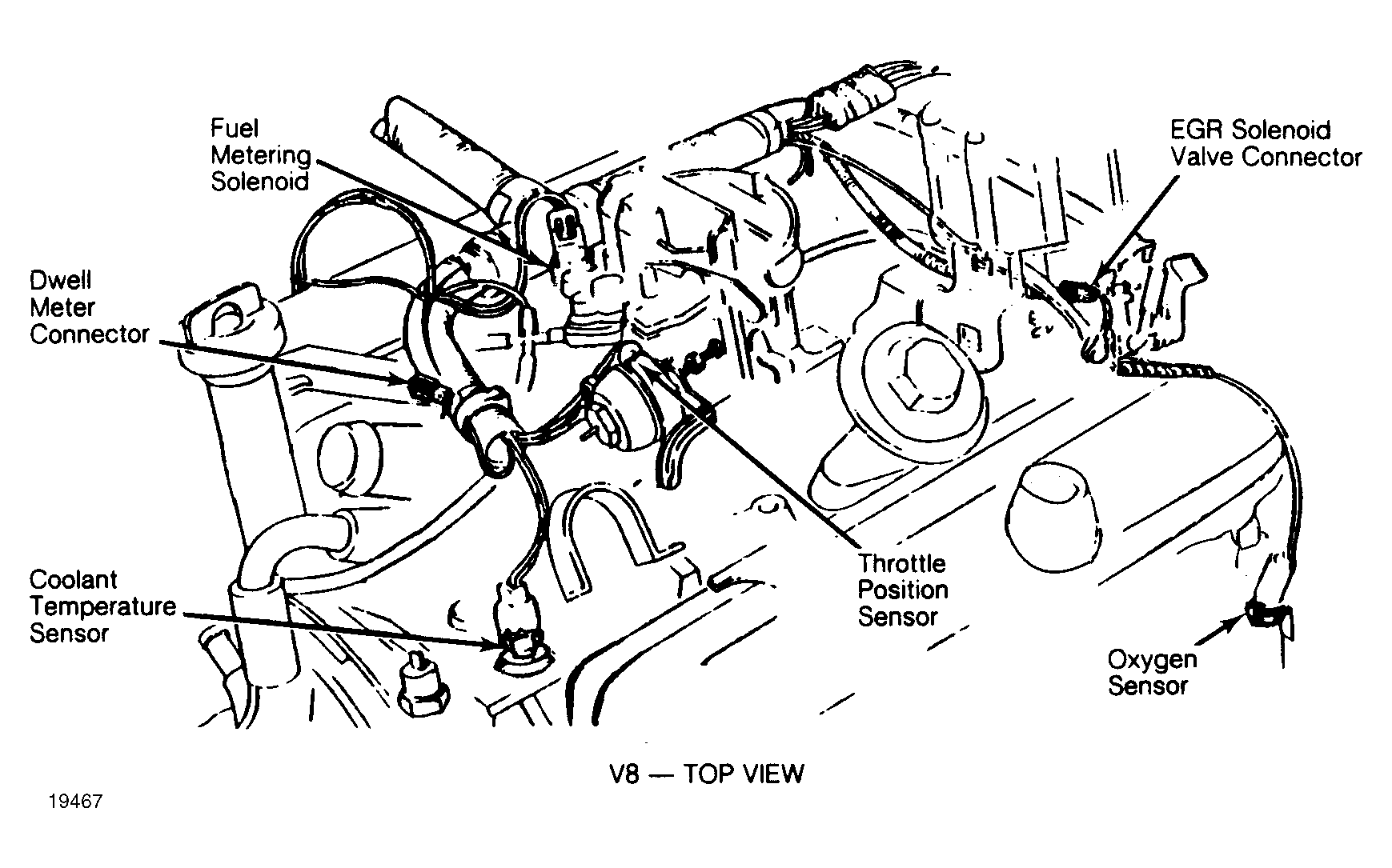

| Dwell Meter Connector | On front of engine. See Figure. | |

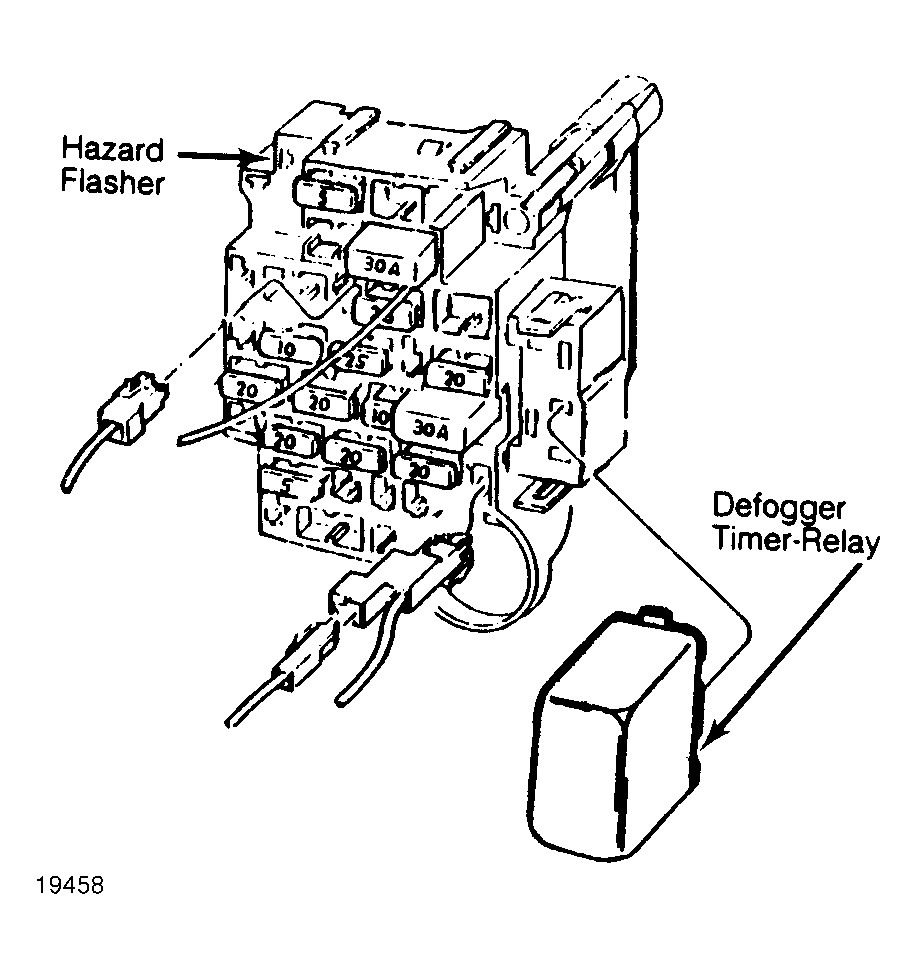

| Fuse Block | Under left side of instrument panel. See Figure. | |
| Fusible Links | ||
| Links A & B (Black) (V6) | In engine harness, above right valve cover. | |
| Links A & B (Black) (V8 & Diesel) | In engine harness, at starter solenoid. | |
| Link C (Red) (Diesel) | In engine harness, at starter solenoid. | |
| Link E (Blue) (V8) | In engine harness, at starter solenoid. | |
| Link F (Brown) | At battery. | |
| Power Acc. Circuit Breaker | In fuse block. | |
| Power Window Circuit Breaker | In fuse block. | |
| Theft Deterrent Diode | In instrument panel harness above fuse block. | |

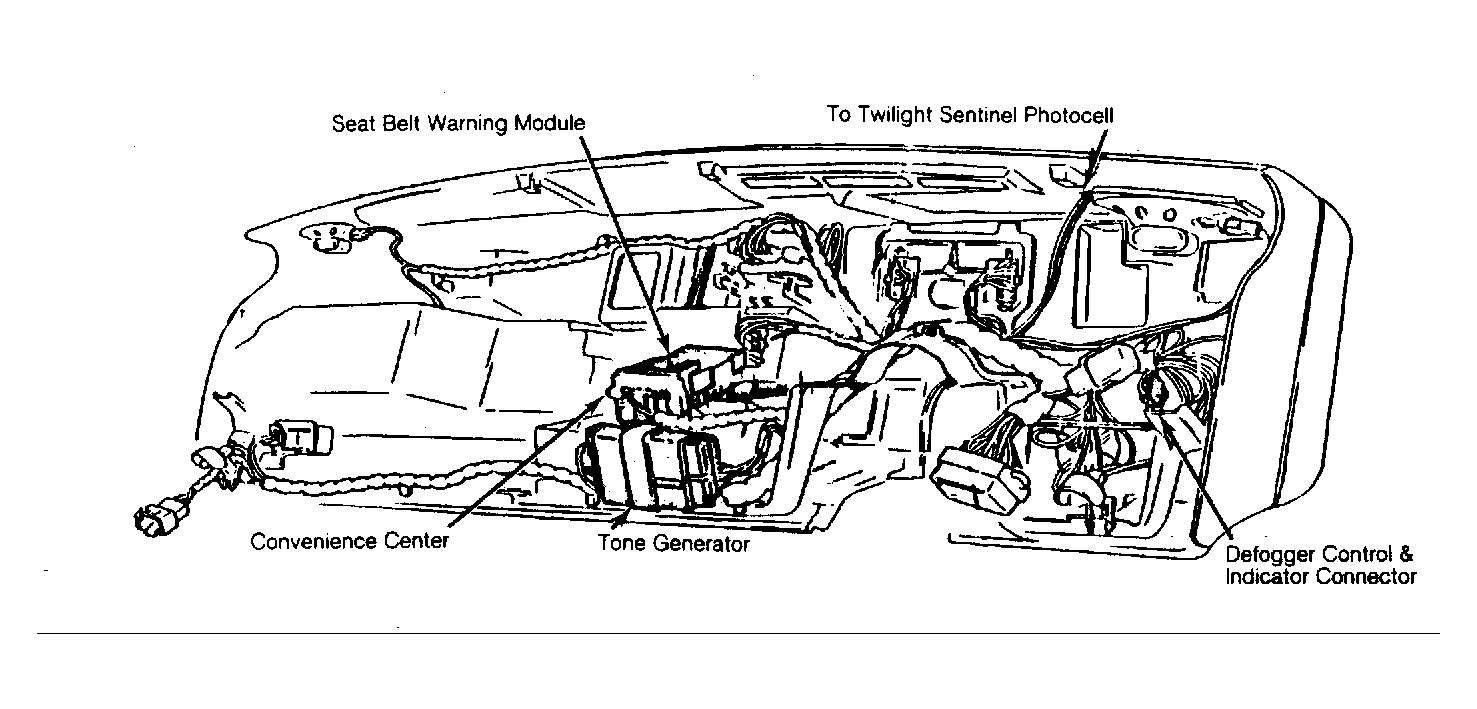

| Tone Generator | Behind center of instrument panel. See Figure & 27. | |
| Twilight Sentinel Amplifier | Behind instrument panel, to right of radio. See Figure. | |
| Twilight Sentinel Photocell | On top of instrument panel in left speaker grille. | |
| Wiper Motor Relay Diode | In wiper motor connector. | |
