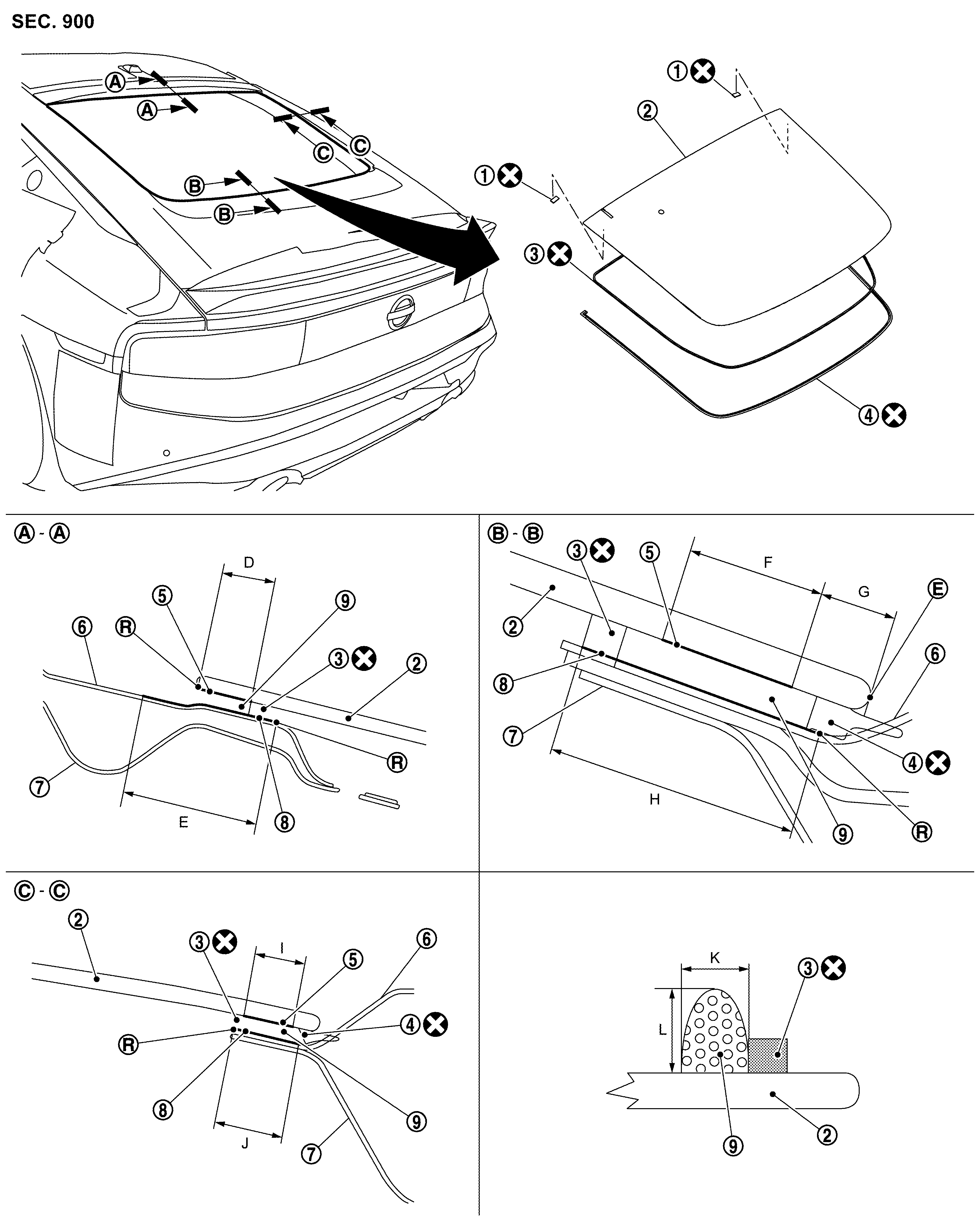

Exploded View
| Spacer | Back door window glass assembly | Dam sealant rubber | |||
| Back door glass molding | Glass surface primer | Back door outer | |||
| Back door inner | Painted surface primer | Adhesive | |||
| : Edge | |||||
| : R end | |||||
| : Always replace after every disassembly. | |||||
Unit: mm (in)
| Portion | Primer range | Adhesive range | |||
|---|---|---|---|---|---|
| K | L | ||||
| Back door window glass - Back door outer panel | D | 18.0 (0.71) | 7.0 (0.28) +2.0 (0.08) | 12.0 (0.47) +2.0 (0.08) | |
| E | 44.0 (1.73) | ||||
| F | 21.0 (0.83) | ||||
| G | 8.5 (0.33) | ||||
| H | 35.0 (1.38) | ||||
| I | 13.0 (0.51) | ||||
| J | 20.0 (0.79) | ||||
