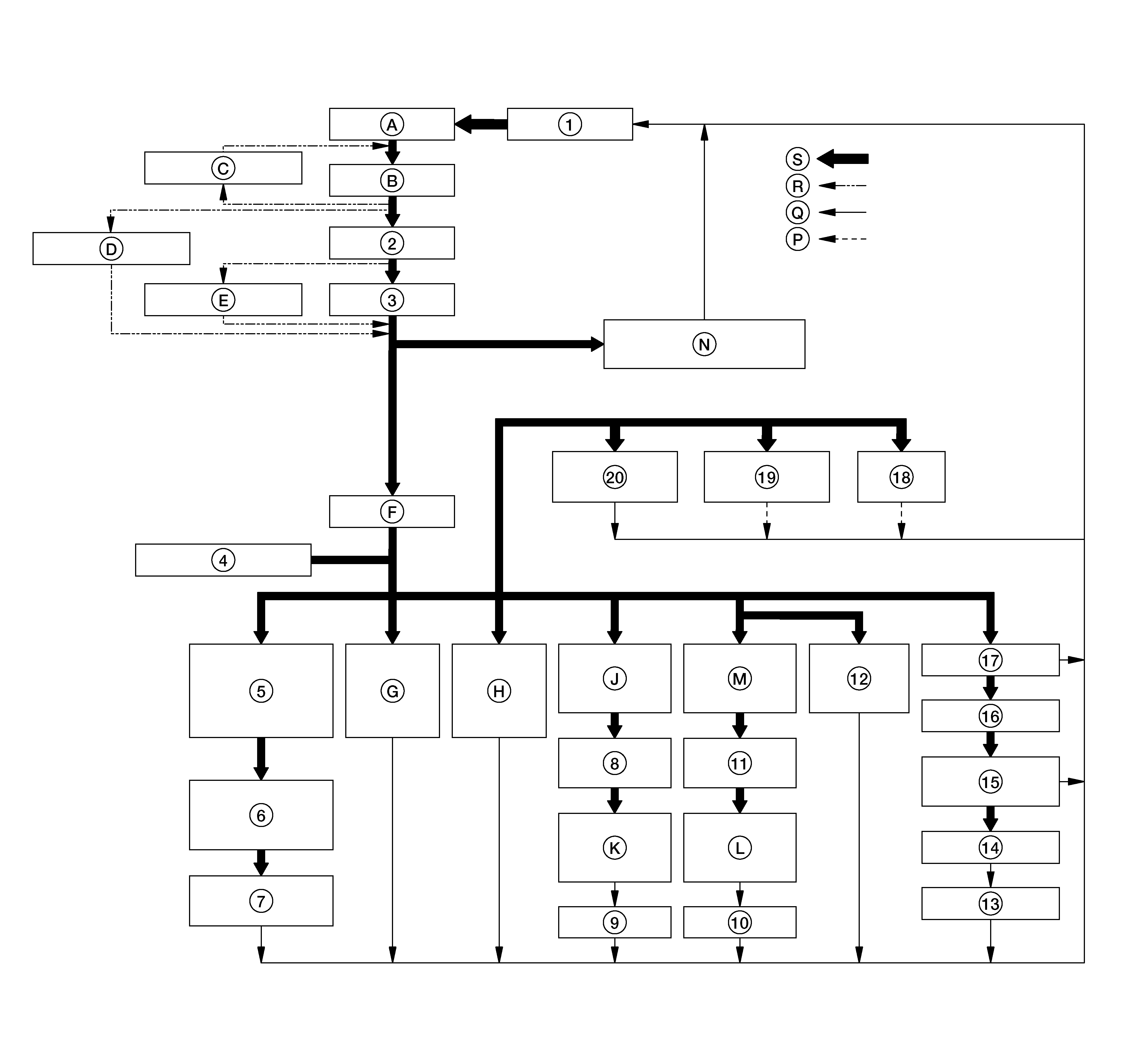

| 1. |
Oil pan |
2. |
Oil cooler |
3. |
Oil filter |
| 4. |
Engine oil pressure sensor |
5. |
Exhaust valve timing control solenoid valve oil filter |
6. |
Exhaust valve timing control solenoid valve |
| 7. |
Exhaust valve timing controller |
8. |
Camshaft (INT) |
9. |
Valve lifter (INT) |
| 10. |
Valve lifter (EXH) |
11. |
Camshaft (EXH) |
12. |
High pressure fuel pump |
| 13. |
Piston |
14. |
Connecting rod |
15. |
Connecting rod bearing |
| 16. |
Crankshaft |
17. |
Main bearing |
18. |
Piston oil jet |
| 19. |
Timing chain oil jet |
20. |
Timing chain tensioner |
A. |
Oil strainer |
| B. |
Oil pump |
C. |
Regulator valve |
D. |
Relief valve |
| E. |
Relief valve |
F. |
Main gallery |
G. |
Camshaft journal [INT (No. 1)] |
| H. |
Camshaft journal [EXH (No. 1)] |
J. |
Camshaft journal [INT (No. 5)] |
K. |
Camshaft journal (INT) |
| L. |
Camshaft journal (EXH) |
M. |
Camshaft journal [EXH (No. 6)] |
N. |
Balancer unit [Built in oil pan (upper)] |
| P. |
Oil injection |
Q. |
To oil pan. Refer to Exploded View
. |
R. |
By-pass passage |
| S. |
Oil passage |
