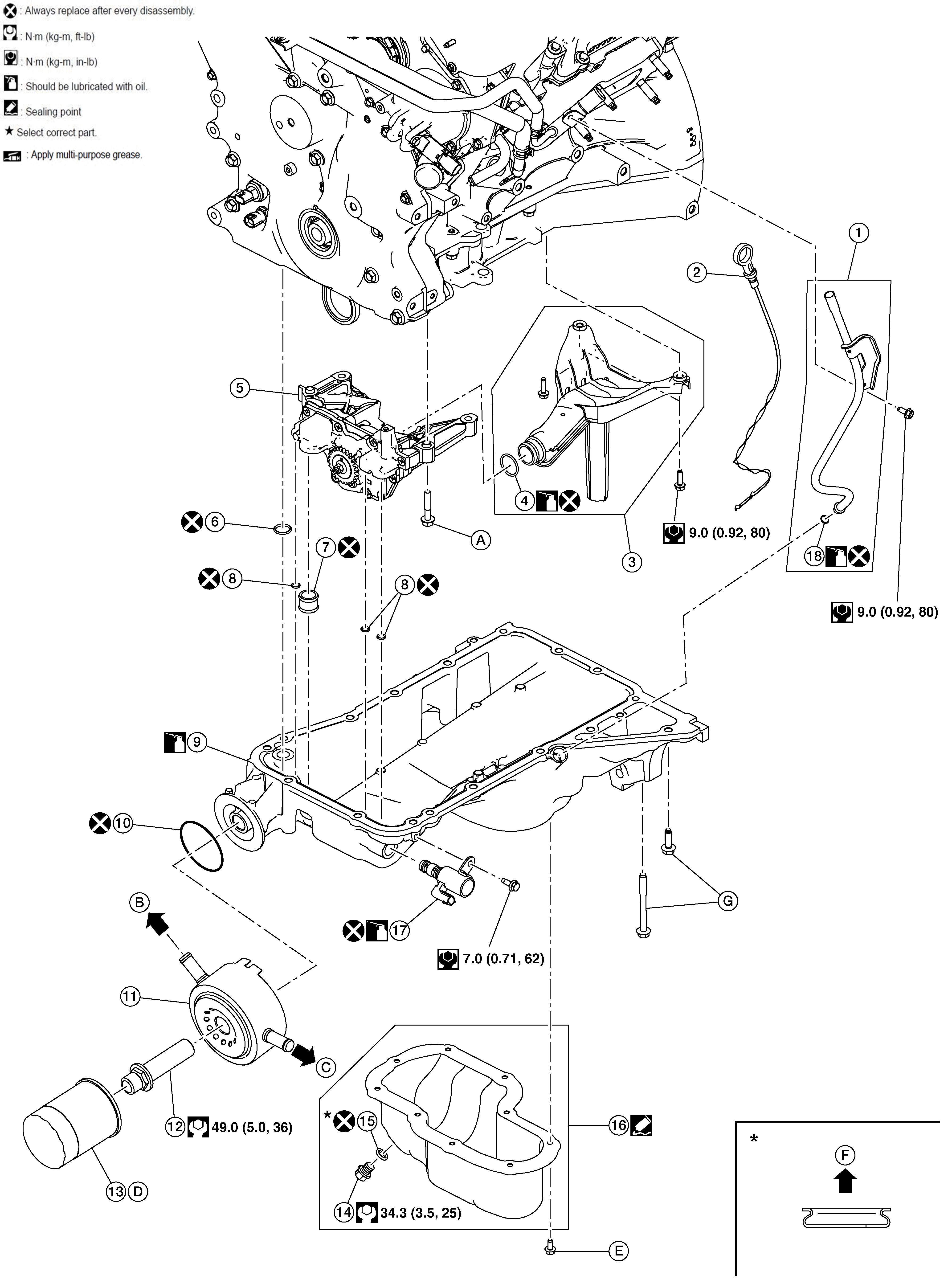

| 1. |
Oil level gauge guide |
2. |
Oil level gauge |
3. |
Oil strainer |
| 4. |
O-ring |
5. |
Oil pump |
6. |
O-ring |
| 7. |
O-ring |
8. |
O-ring |
9. |
Oil pan (upper) |
| 10. |
O-ring |
11. |
Oil cooler |
12. |
Connector bolt |
| 13. |
Oil filter |
14. |
Drain plug |
15. |
Drain plug washer |
| 16. |
Oil pan (lower) |
17. |
Engine oil pressure control solenoid valve |
18. |
O-ring |
| A. |
Refer to Removal and Installation . |
B. |
To water hose. Refer to Exploded View
. |
C. |
To water hose A. Refer to Exploded View . |
| D. |
Refer to Removal and Installation . |
E. |
Refer to Removal and Installation
. |
F. |
Oil pan side |
| G. |
Refer to Removal and Installation
. |
