System Diagram

WARNING: This page is about a different car, the 2021 Nissan Sentra. However, it is still accessible from the selected car via links, so may be relevant.

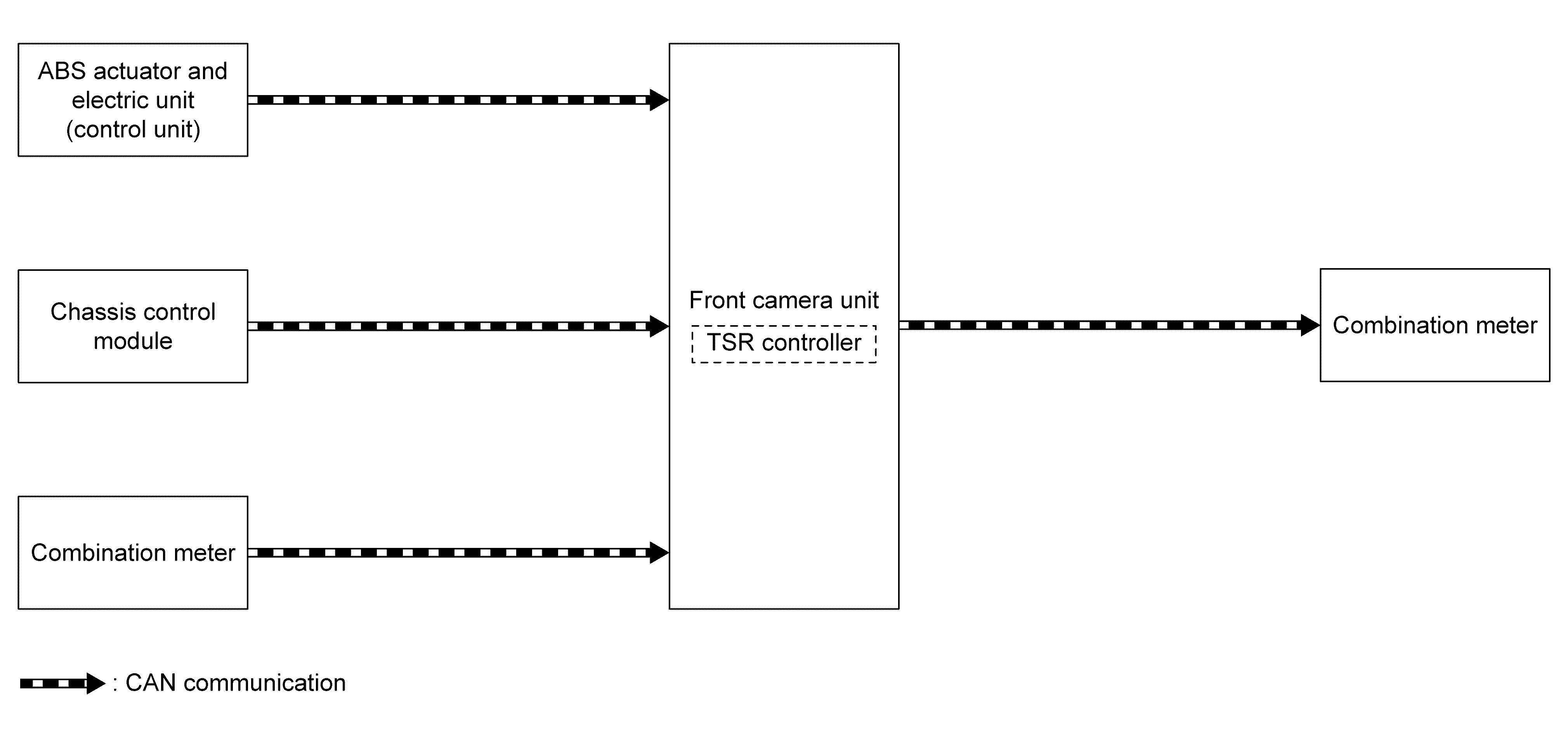

GNSILL0295839-839Courtesy of NISSAN NORTH AMERICA, INC.

Component

Description

ABS actuator and electric unit (control unit)

ABS Actuator and Electric Unit (Control Unit)

Chassis control module

Chassis Control Module (With Built In Steering Angle Sensor)

Combination meter

Combination Meter (4.2 inch Information Display) or Combination Meter (7 inch Information Display)

ADAS control unit 2

ADAS Control Unit 2

Front camera unit

Front Camera Unit

Driver assistance buzzer

Driver Assistance Buzzer
