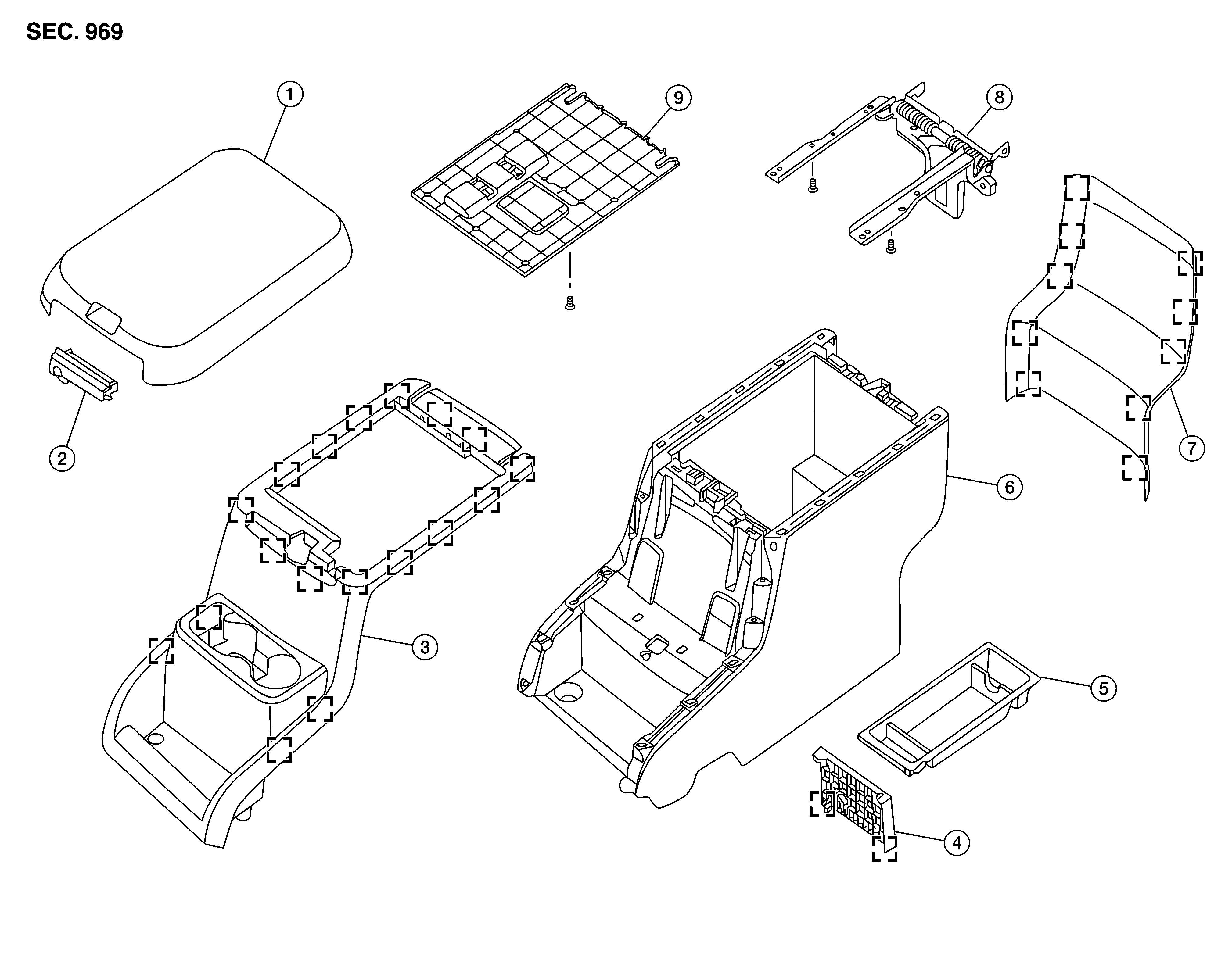

Exploded View

GNSDB114317Courtesy of NISSAN NORTH AMERICA, INC.

1.

Center console lid

2.

Latch handle

3.

Center console upper finisher

4.

Outlet panel finisher

5.

Storage tray

6.

Center console housing assembly

7.

Center console rear finisher

8.

Hinge assembly

9.

Center console lid inside finisher

SYMBOL

Metal clip
