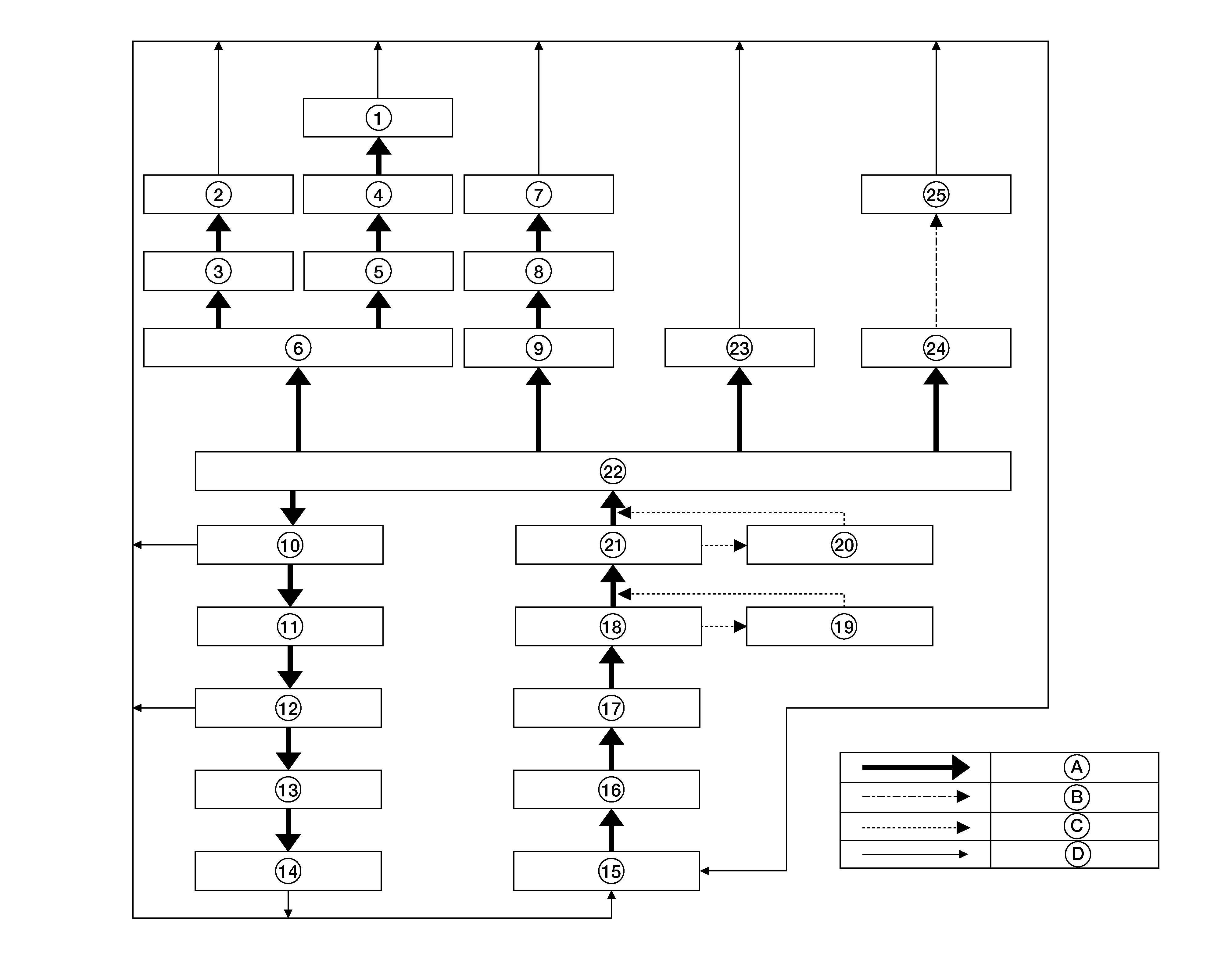

Engine Lubrication System Schematic
|
1. |
VTC (EXH) |
2. |
Camshaft journal (EXH) |
3. |
Camshaft gallery (EXH) |
|
4. |
VTC (EXH) solenoid |
5. |
VTC (EXH) oil filter |
6. |
Camshaft (EXH) journal #1 |
|
7. |
Camshaft journal (INT) |
8. |
Camshaft gallery (INT) |
9. |
Camshaft (INT) journal #1 |
|
10. |
Main bearing |
11. |
Crankshaft |
12. |
Connecting rod bearing |
|
13. |
Connecting rod |
14. |
Cylinder bore |
15. |
Oil pan |
|
16. |
Oil strainer |
17. |
Oil pump |
18. |
Oil cooler |
|
19. |
Oil cooler regulator valve |
20. |
Oil filter regulator valve |
21. |
Oil filter |
|
22. |
Main gallery |
23. |
Chain tensioner |
24. |
Timing chain oil jet |
|
25. |
Timing chain |
A. |
Oil passage |
B. |
By-pass passage |
|
C. |
Oil injection |
D. |
To oil pan. Refer to Exploded View . |
||
