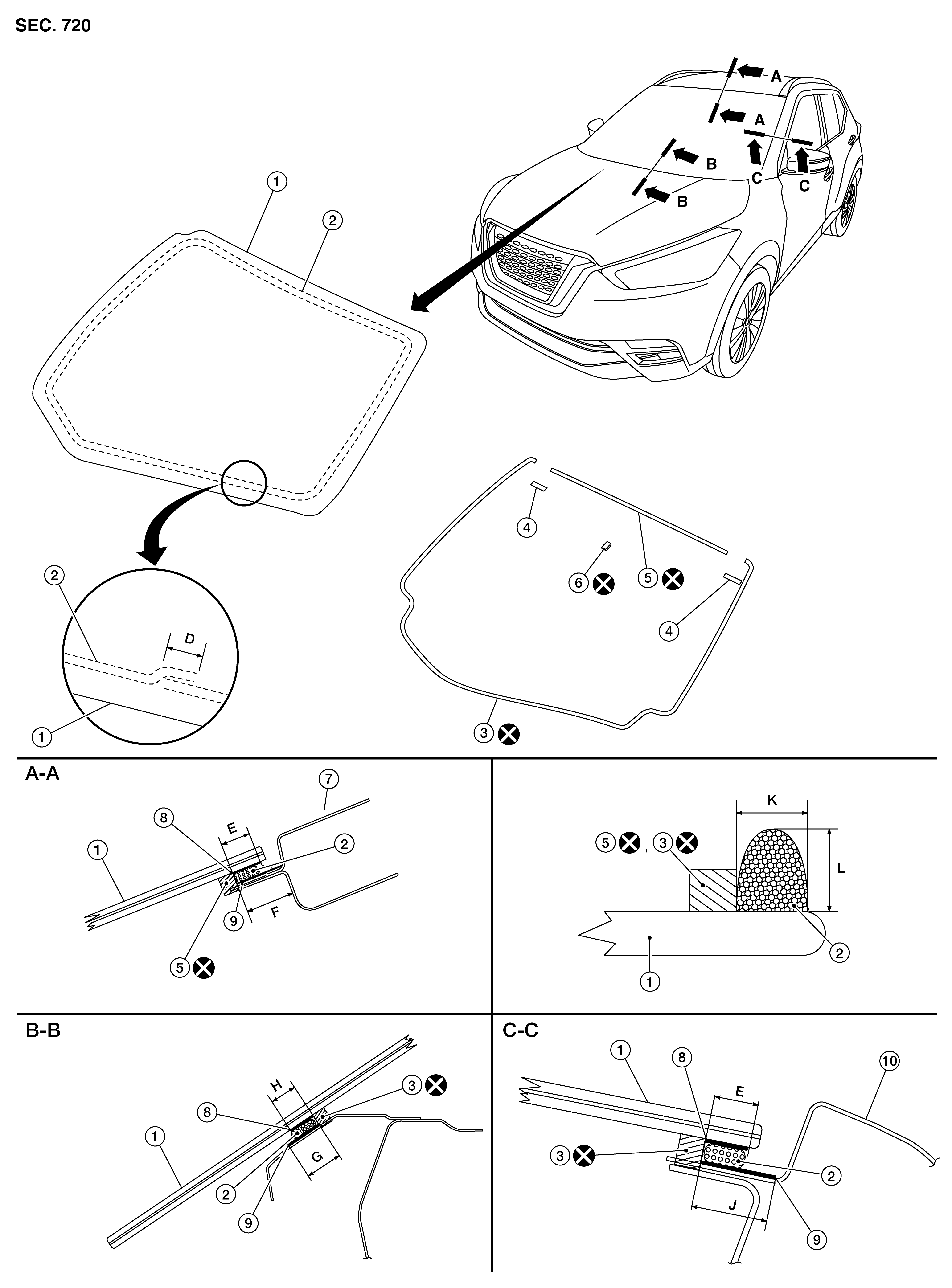

Exploded View
Unit: mm (in)
|
1. |
Windshield glass |
2. |
Adhesive |
3. |
Dam sealant rubber (lower) |
|
4. |
Spacer |
5. |
Dam sealant rubber (upper) |
6. |
Inside mirror base |
|
7. |
Roof panel |
8. |
Glass primer |
9. |
Body primer |
|
10. |
Body side outer panel |
D. |
30 mm (1.18 in) |
E. |
10.0 -13.0 mm (0.4 - 0.5 in) |
|
F. |
17.0 -21.0 mm (0.6 - 0.8 in) |
G. |
19.0 mm (0.7 in) |
H. |
13.0 mm (0.5 in) |
|
J. |
17.0 -23.0 mm (0.7 - 0.9 in) |
K. |
7 + 2, - 0 mm (0.28 + 0.08, - 0 in) |
M. |
12 + 2, - 0 mm (0.47 + 0.08, - 0 in) |
