Exploded View

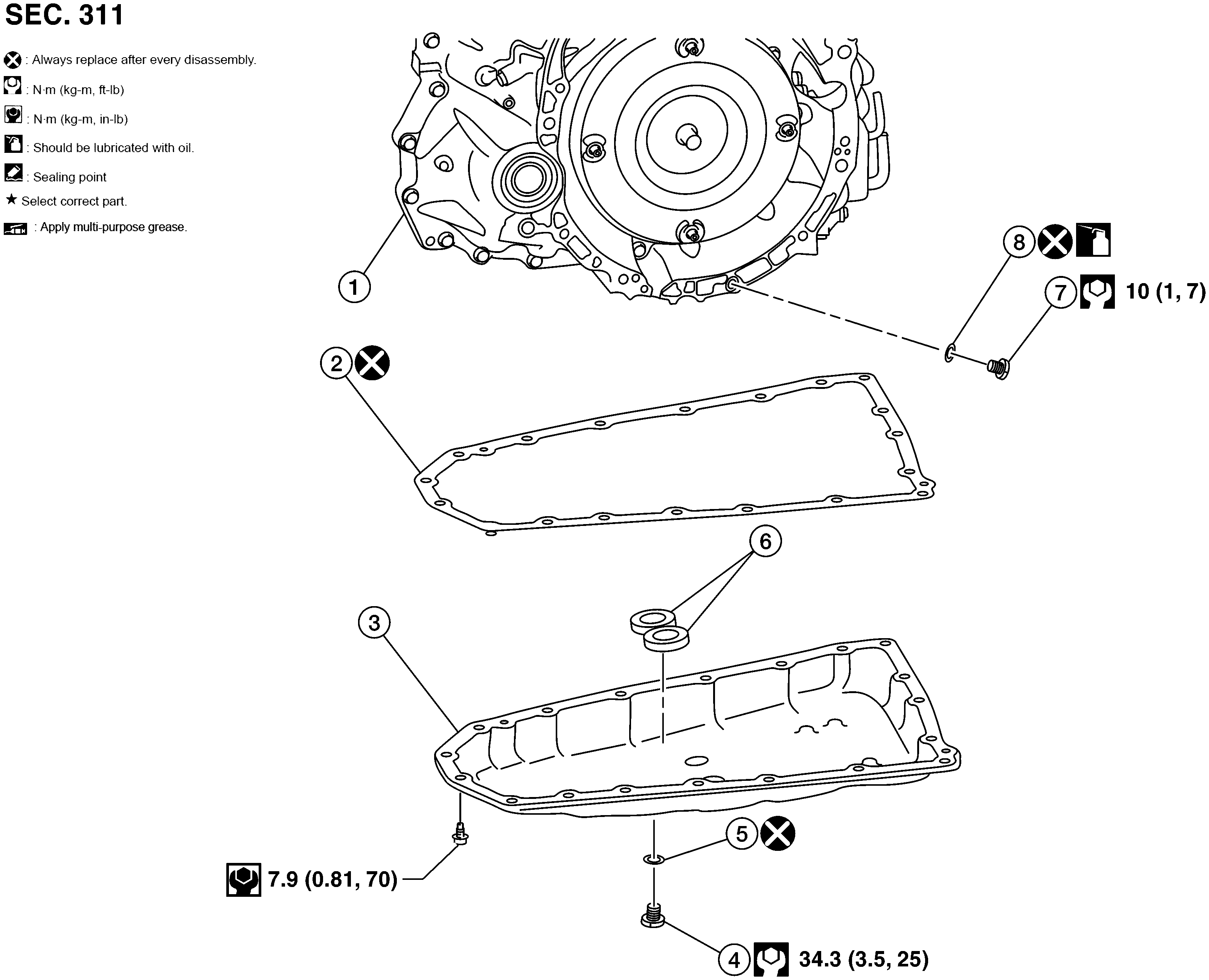

Fig 1: Oil Pan Components With Torque Specification
GNSAWDIA0652Z-652Courtesy of NISSAN NORTH AMERICA, INC.

1.

Transaxle assembly

2.

Oil pan gasket

3.

Oil pan

4.

Drain plug

5.

Drain plug gasket

6.

Magnet

7.

Overflow plug

8.

O-ring
