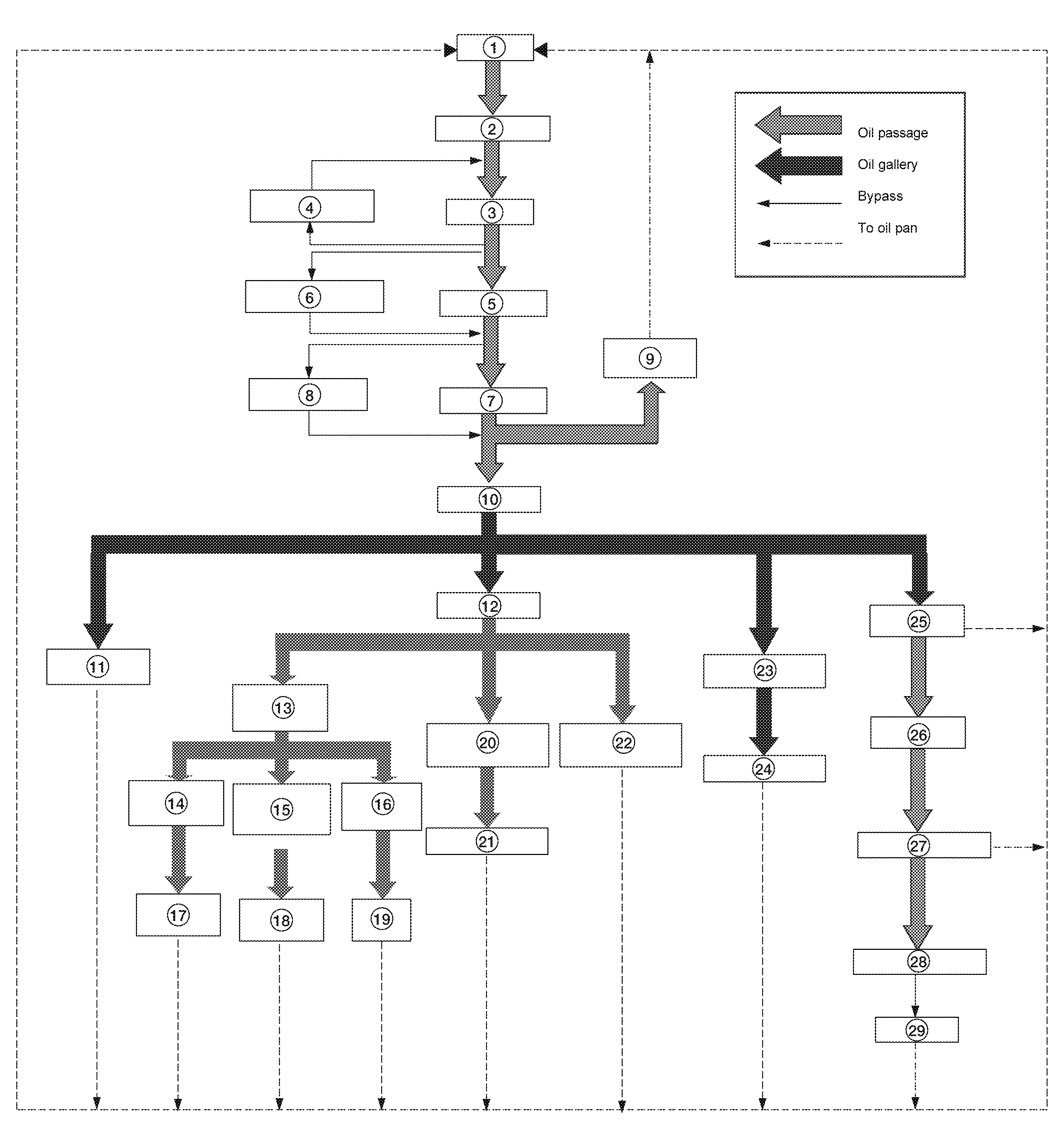

Engine Lubrication System Schematic
|
1. |
Oil pan |
2. |
Oil strainer |
3. |
Oil pump |
|
4. |
Regulator valve |
5. |
Oil filter |
6. |
Relief valve (Built in oil filter) |
|
7. |
Oil cooler |
8. |
Relief valve |
9. |
Chain oil jet |
|
10. |
Main gallery |
11. |
Piston oil jet |
12. |
Cylinder head |
|
13. |
C-VTC oil filter |
14. |
C-VTC EXH solenoid valve |
15. |
C-VTC intermediate solenoid valve |
|
16. |
C-VTC INT solenoid valve |
17. |
C-VTC exhaust |
18. |
C-VTC intermediate |
|
19. |
C-VTC intake |
20. |
Camshaft journal |
21. |
Camshaft |
|
22. |
Chain tensioner |
23. |
Balancer housing |
24. |
Balancershaft journal |
|
25. |
Main bearing |
26. |
Crankshaft |
27. |
Connecting rod bearing |
|
28. |
Connecting rod |
29. |
Piston |
