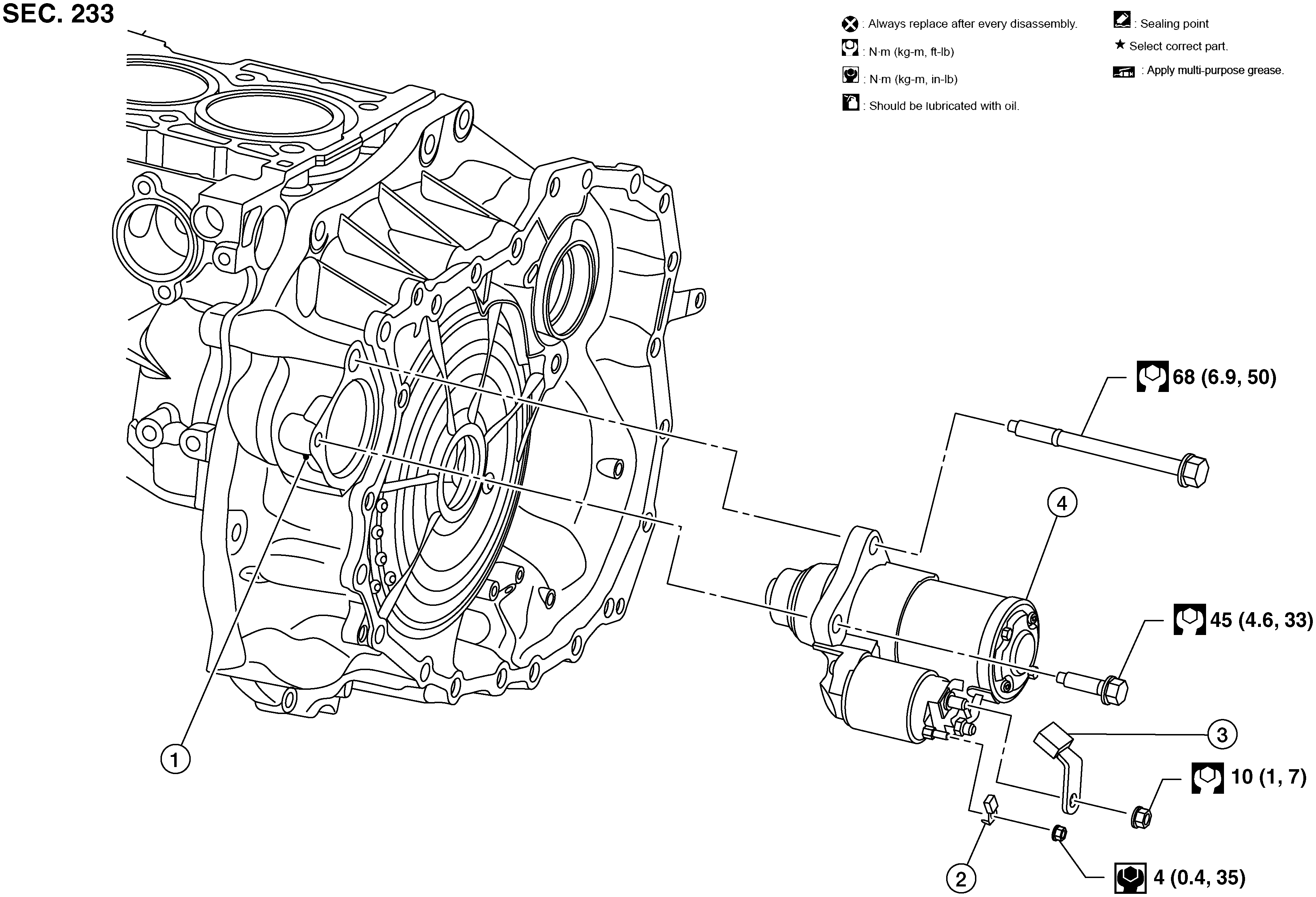

Exploded View
|
1. |
Transaxle assembly |
2. |
"B" terminal harness |
3. |
"S" connector |
|
4. |
Starter motor |
|

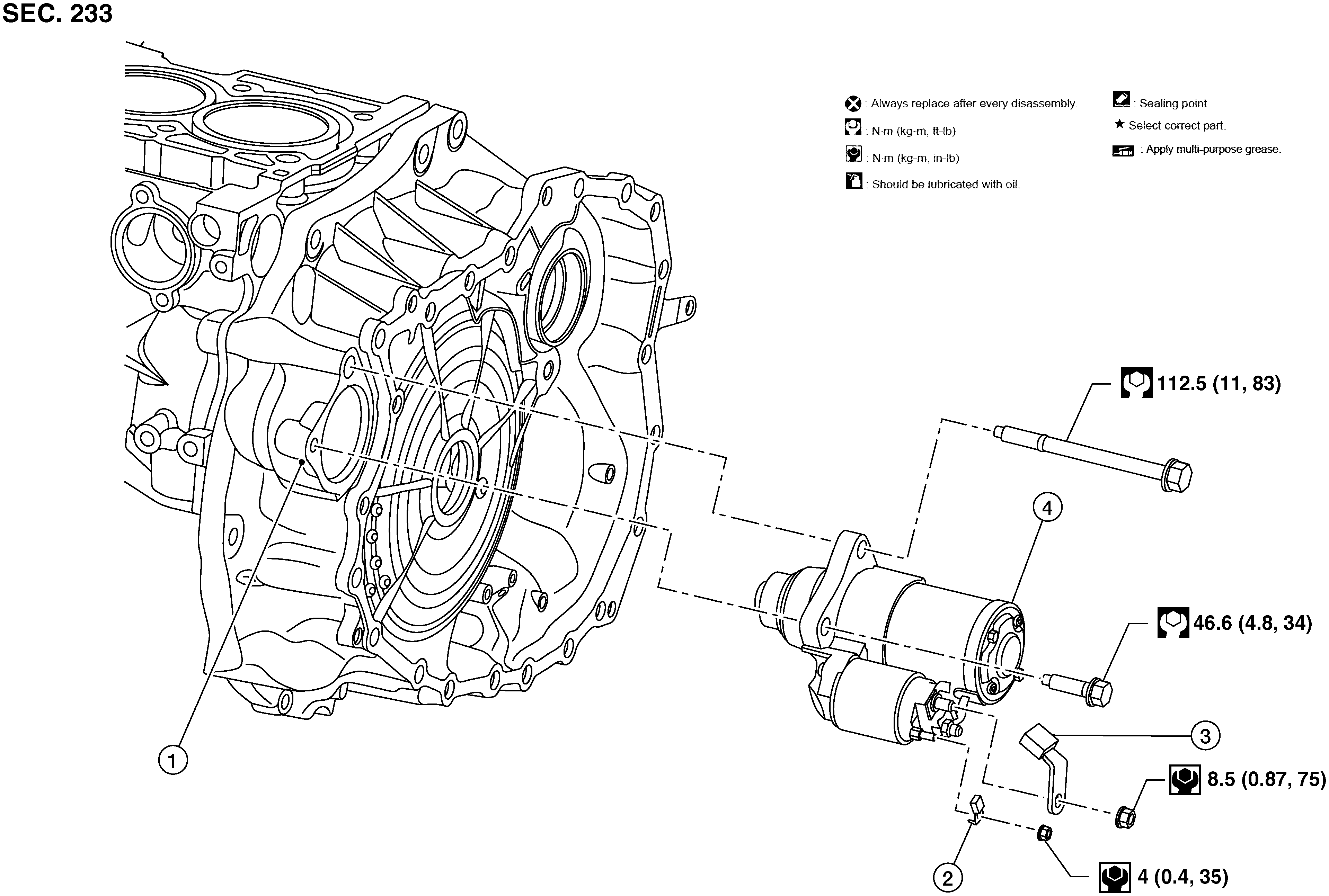

1. |
Transaxle assembly |
2. |
"B" terminal harness |
3. |
"S" connector |
|
4. |
Starter motor |
|

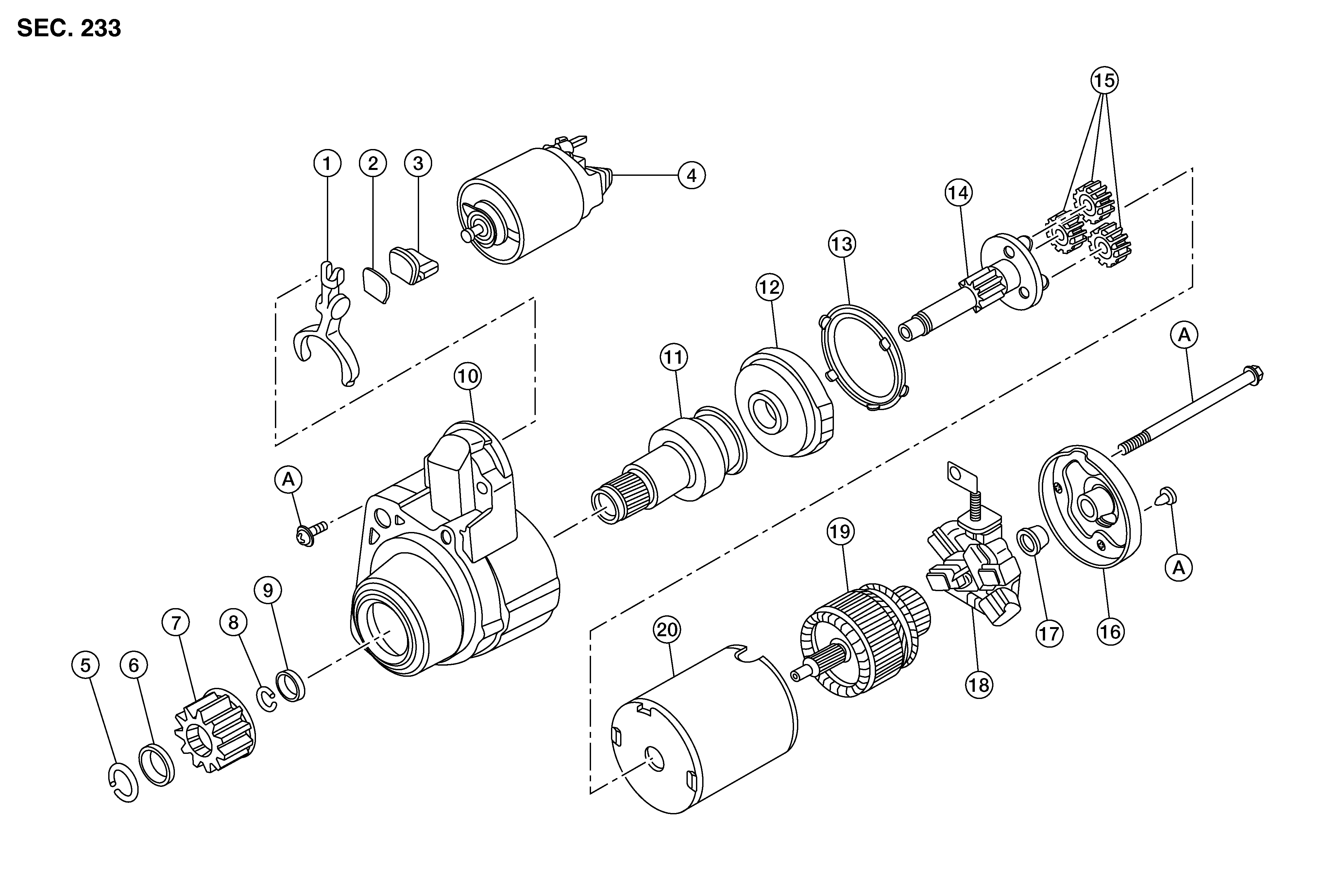

1. |
Lever shift |
2. |
Plate |
3. |
Packing |
|
4. |
Magnetic switch assembly |
5. |
Stopper ring |
6. |
Stopper |
|
7. |
Pinion |
8. |
Stopper ring |
9. |
Stopper |
|
10. |
Bracket assembly |
11. |
Clutch gear assembly |
12. |
Internal gear |
|
13. |
Internal gear set |
14. |
Gear shaft |
15. |
Gear |
|
16. |
Rear cover |
17. |
Rear metal |
18. |
Brush holder assembly |
|
19. |
Armature assembly |
20. |
Yoke assembly |
A. |
Bolt |
