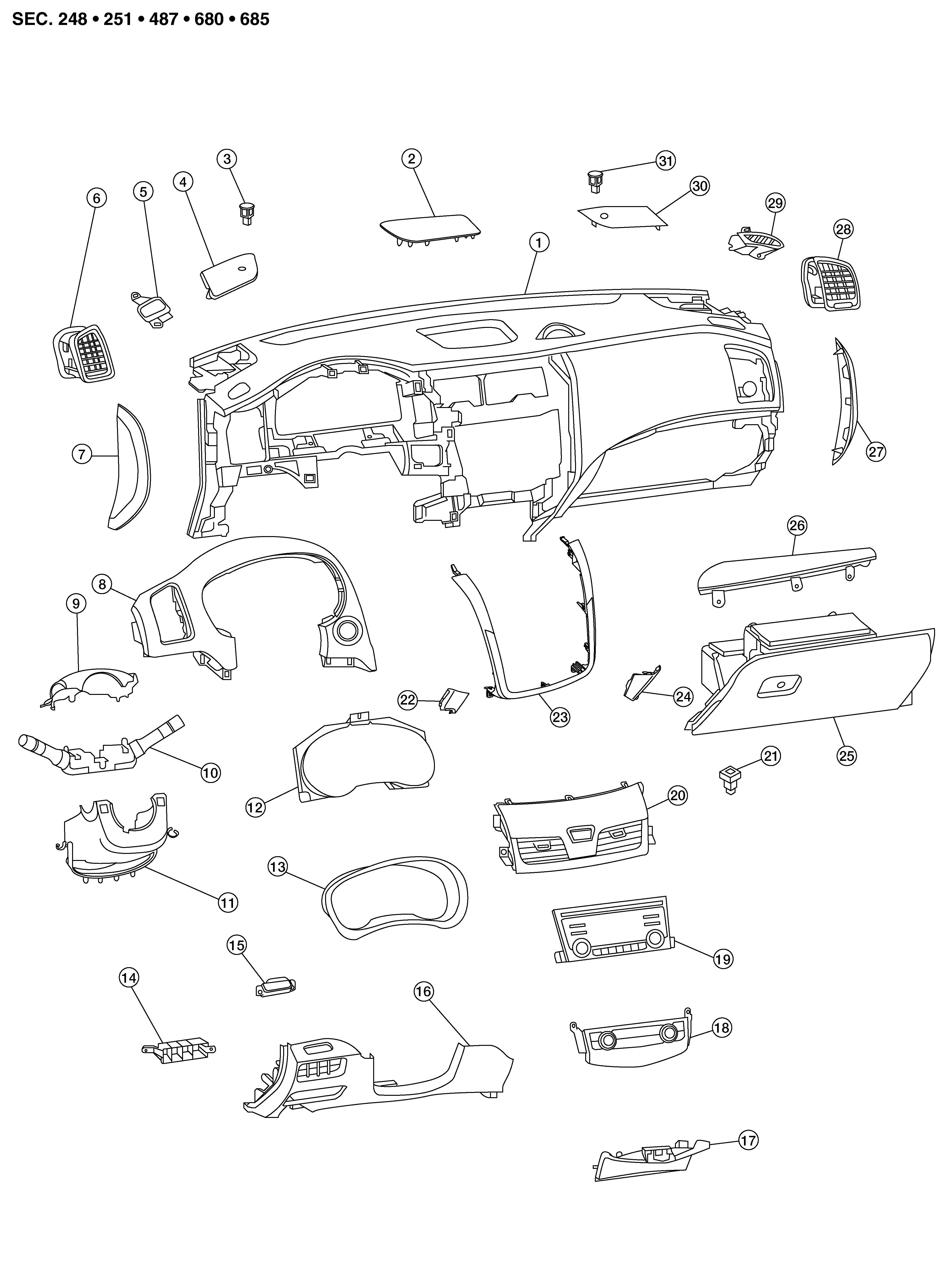

Exploded View
|
1. |
Instrument panel assembly |
2. |
Center speaker grille (if equipped) |
3. |
Sunload sensor (if equipped) |
|
4. |
Front speaker grille (LH) |
5. |
Side defroster grille (LH) |
6. |
Side ventilator grille (LH) |
|
7. |
Instrument side finisher (LH) |
8. |
Instrument pad (LH) |
9. |
Steering column upper cover |
|
10. |
Combination switch |
11. |
Steering column lower cover |
12. |
Combination meter |
|
13. |
Cluster lid A |
14. |
Switch carrier upper |
15. |
Meter display switch |
|
16. |
Instrument lower panel (LH) |
17. |
Cluster lid C lower |
18. |
A/C switch assembly (AUTOMATIC AIR CONDITIONER); Front air control (MANUAL AIR CONDITIONER) |
|
19. |
AV control unit |
20. |
Center ventilator grille |
21. |
Hazard switch |
|
22. |
Center stack side finisher (LH) |
23. |
Cluster lid C |
24. |
Center stack side finisher (RH) |
|
25. |
Glove box assembly |
26. |
Instrument finisher E |
27. |
Instrument side finisher (RH) |
|
28. |
Side ventilator grille (RH) |
29. |
Side defroster grille (RH) |
30. |
Front speaker grille (RH) |
|
31. |
Ambient sensor |
