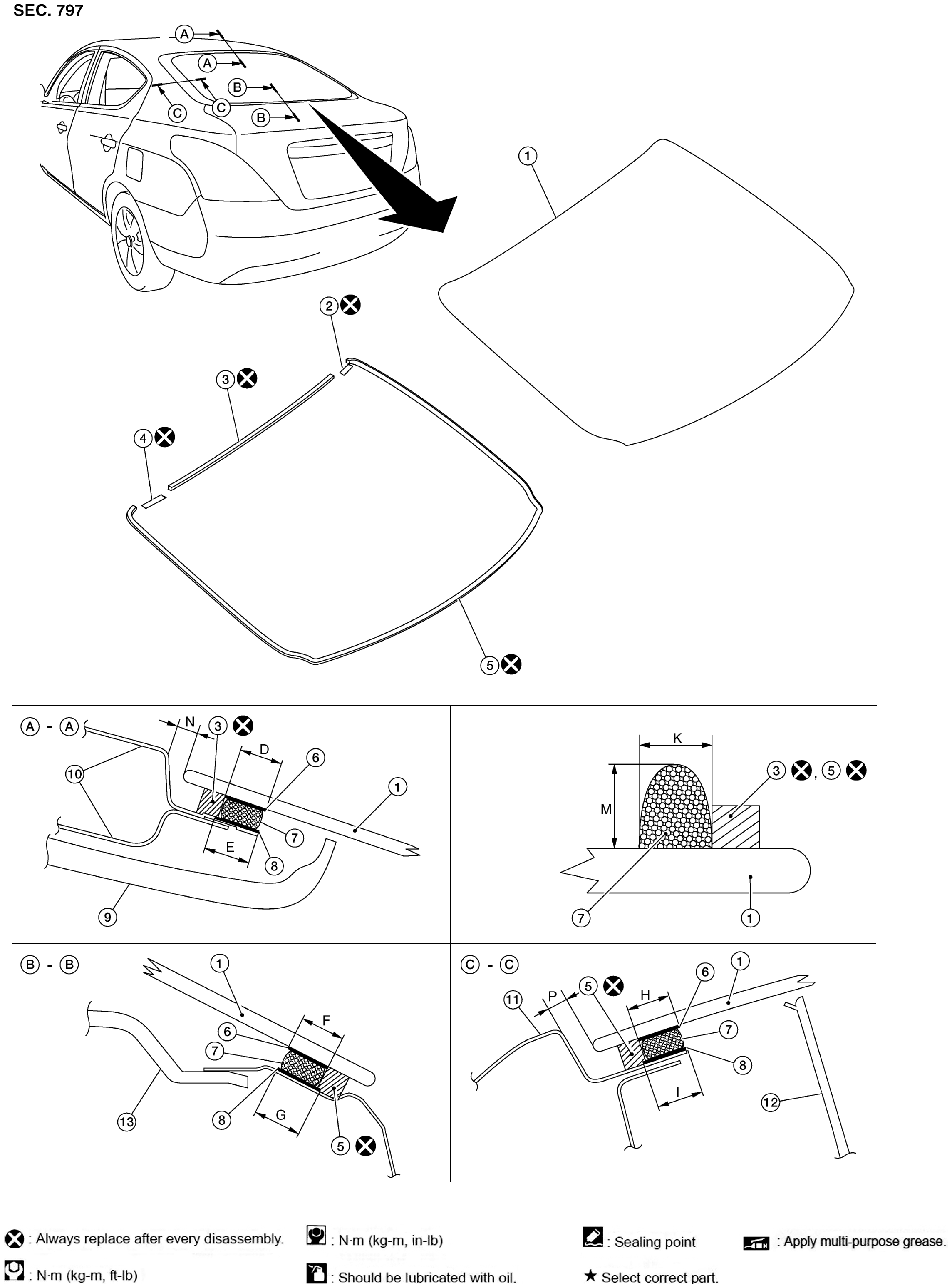

Exploded View With Torque Specifications
Unit: mm (in)
| 1. | Rear window glass | 2. | Rear window glass holder (RH) | 3. | Dam sealant rubber (upper) |
| 4. | Rear window glass holder (LH) | 5. | Dam sealant rubber (lower) | 6. | Glass primer |
| 7. | Adhesive | 8. | Body primer | 9. | Headlining assembly |
| 10. | Roof panel assembly | 11. | Body side outer panel | 12. | Rear pillar finisher |
| 13. | Rear parcel shelf finisher | D. | 13.0 (0.51) | E. | 14.0 (0.55) |
| F. | 13.0 (0.51) | G. | 14.0 (0.55) | H. | 13.0 (0.51) |
| J. | 14.0 (0.55) | K. | 7.0 (0.28) | M. | 12.0 (0.47) |
| N. | 6.0 (0.24) | P. | 6.0 (0.24) |
