Exploded View

Cummins 5.0

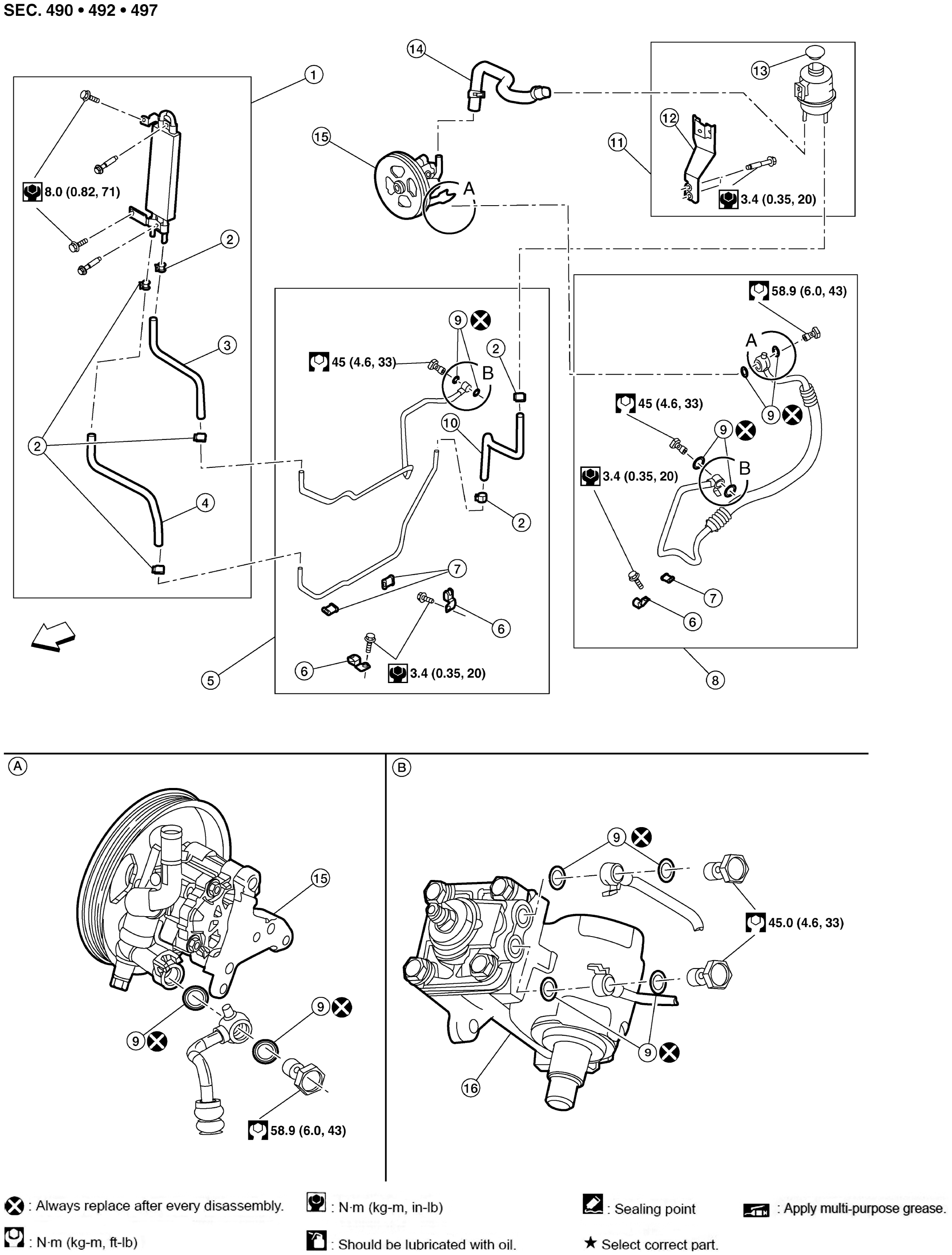

Fig 1: Hydraulic Line 5.0L With Torque Specifications
GNSAWGIA0471ZZ-471Courtesy of NISSAN NORTH AMERICA, INC.
1. Power steering oil cooler 2. Hose clamp 3. Power steering oil cooler hose
4. Power steering oil cooler hose 5. Power steering return pipe assembly 6. Pipe clamp
7. Pipe insulator 8. Power steering pressure hose 9. Copper sealing washer
10. Power steering return hose 11. Power steering reservoir assembly 12. Power steering reservoir bracket
13. Power steering oil reservoir cap 14. Power steering suction hose 15. Power steering oil pump
16. Power steering box ARROW Front

VK56VD - XD Models

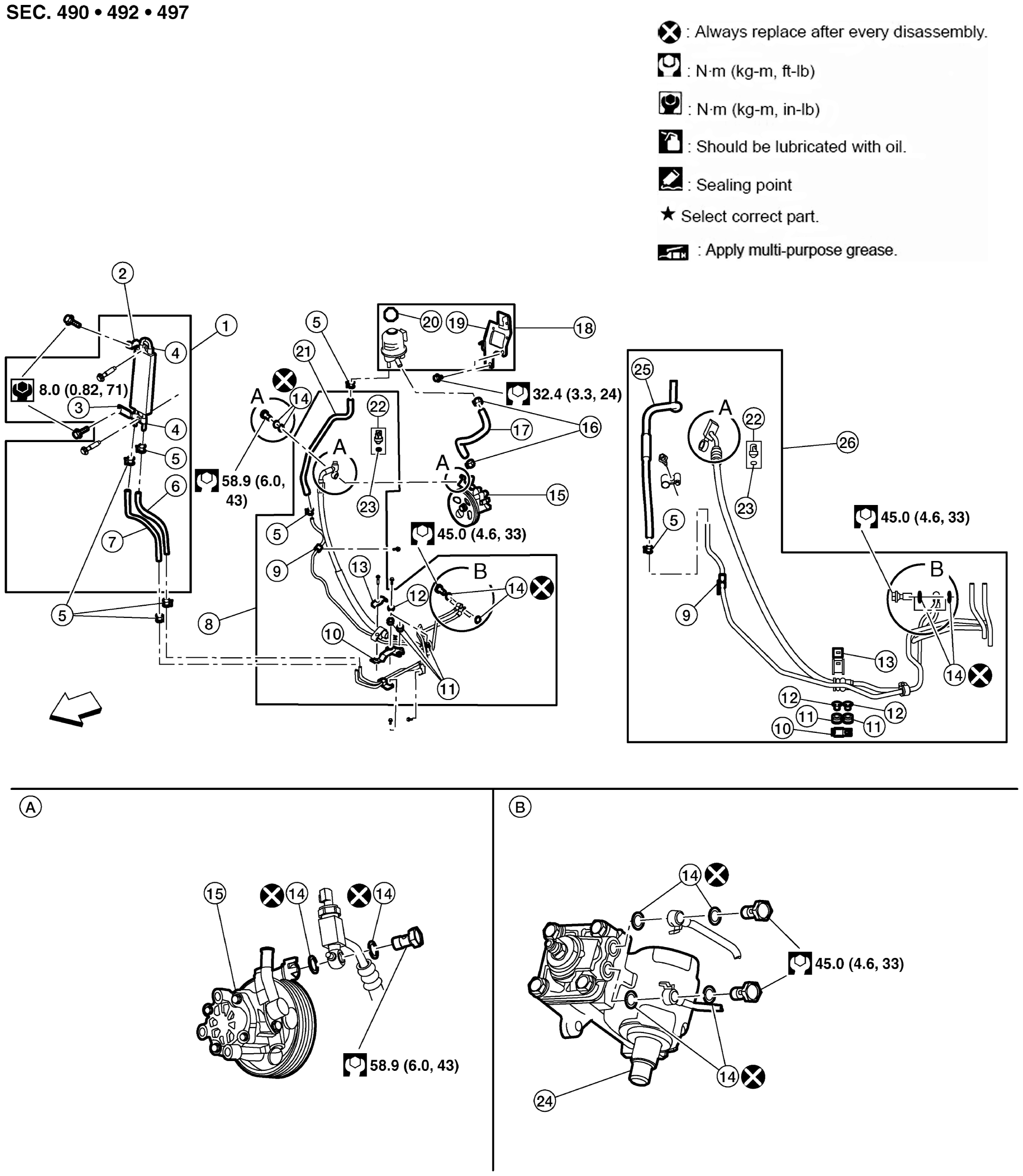

Fig 2: Hydraulic Line 5.6L XD With Torque Specifications
GNSAWGIA0509ZZ-509Courtesy of NISSAN NORTH AMERICA, INC.
1. Power steering oil cooler 2. Bracket, upper (rear) 3. Bracket, lower (rear)
4. Bracket, front 5. Return hose clamp 6. Power steering oil cooler inlet hose
7. Power steering oil cooler outlet hose 8. Power steering hose assembly (early production) 9. Power steering pipe clamp
10. Power steering hose assembly clamp (lower) 11. Clamp insulator bushing 12. Insulator bushing insert
13. Power steering hose clamp (upper) 14. Copper sealing washer 15. Power steering oil pump
16. Power steering suction hose clamp 17. Power steering suction hose 18. Power steering oil reservoir
19. Power steering oil reservoir bracket 20. Power steering oil reservoir cap 21. Power steering oil return hose (early production)
22. Power steering pressure switch 23. O-ring 24. Power steering box
25. Power steering oil return hose (late production) 26. Power steering hose assembly (late production) ARROW Front

VK56KD - Non-XD Models

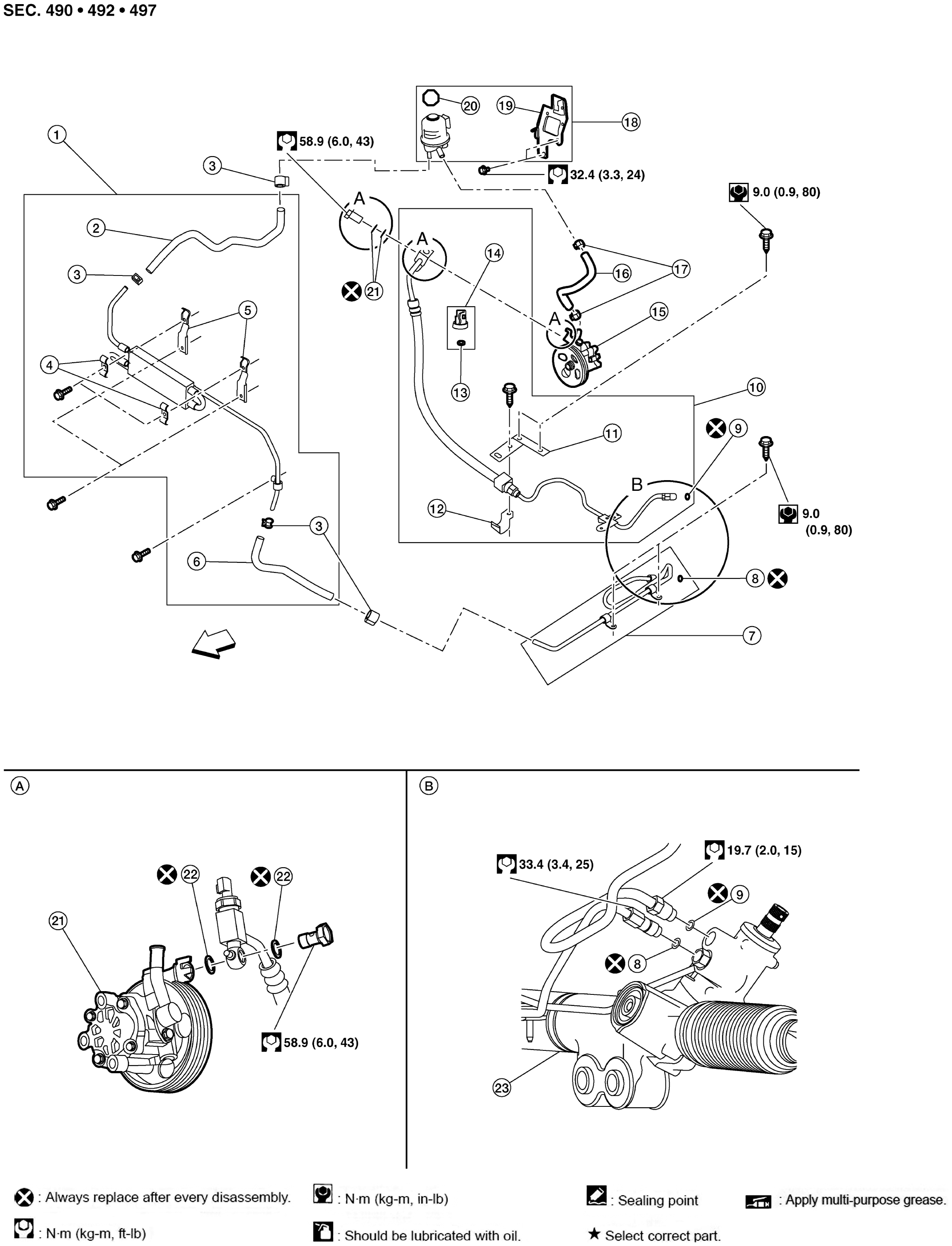

Fig 3: Hydraulic Line 5.6L Except XD With Torque Specifications
GNSAWGIA0473ZZ-473Courtesy of NISSAN NORTH AMERICA, INC.
1. Power steering oil cooler assembly 2. Power steering oil cooler outlet hose 3. Clamp
4. Power steering oil cooler bracket (front) 5. Power steering oil cooler bracket (rear) 6. Power steering oil cooler inlet hose
7. Power steering oil return pipe assembly 8. O-ring 9. O-ring
10. Power steering oil pressure hose assembly 11. Power steering pressure hose bracket (upper) 12. Power steering pressure hose bracket (lower)
13. O-ring 14. Power steering pressure switch 15. Power steering oil pump
16. Power steering suction hose 17. Clamp 18. Power steering oil reservoir assembly
19. Power steering oil reservoir bracket 20. Power steering oil reservoir cap 21. Power steering oil pump
22. Copper sealing washer 23. Power steering gear ARROW Front
