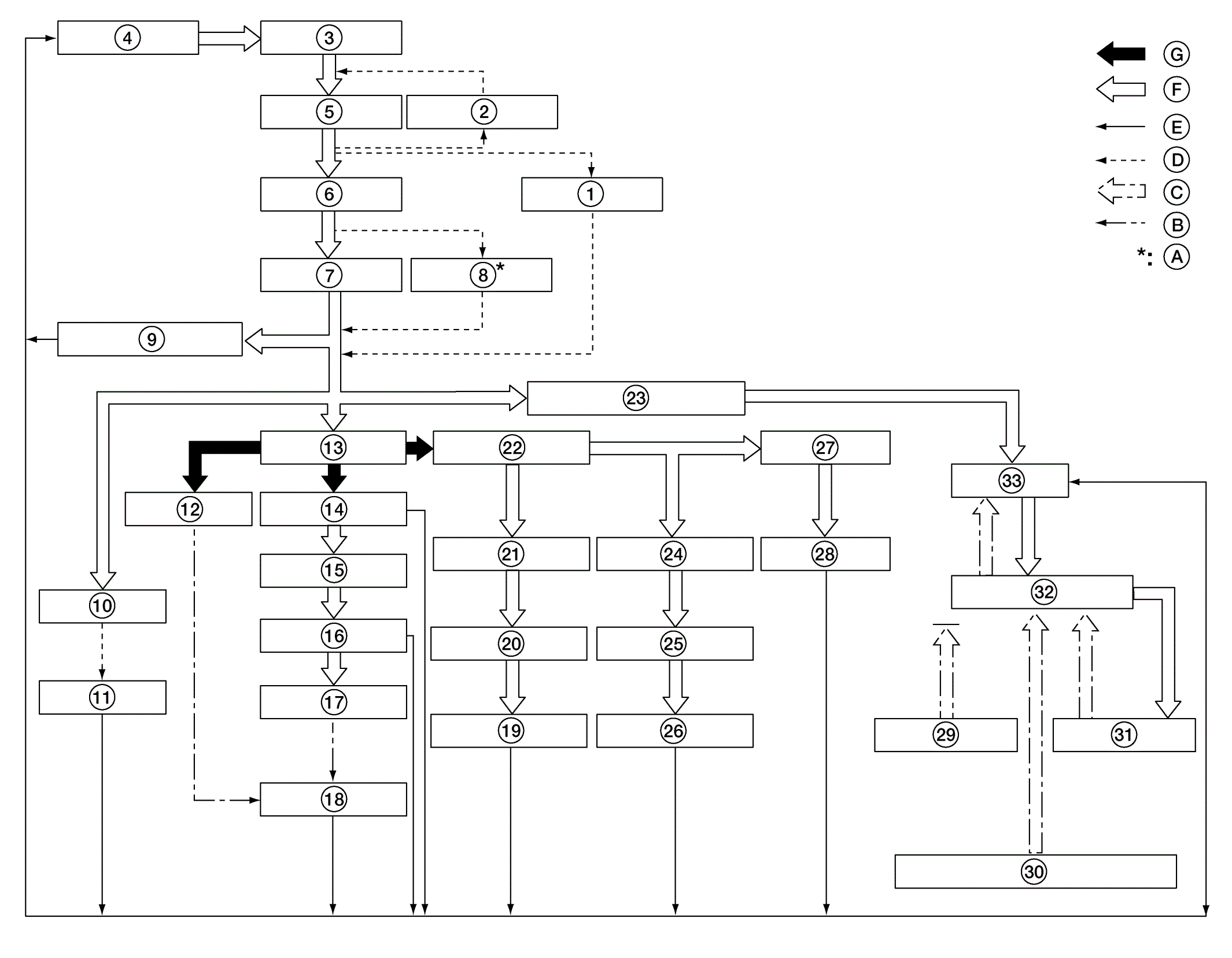

| 1. |
Relief valve |
2. |
Regulator valve |
3. |
Oil strainer |
| 4. |
Oil pan |
5. |
Oil pump |
6. |
Oil cooler |
| 7. |
Oil filter |
8. |
Relief valve |
9. |
Timing chain tensioner (primary) |
| 10. |
Timing chain oil jet |
11. |
Timing chain |
12. |
Piston oil jet |
| 13. |
Main oil gallery |
14. |
Main bearing |
15. |
Crankshaft |
| 16. |
Connecting rod bearing |
17. |
Connecting rod |
18. |
Piston |
| 19. |
Intake camshaft journal (No. 3, 4) |
20. |
Camshaft oil passage |
21. |
Intake camshaft journal (No. 2) |
| 22. |
Cylinder head oil gallery |
23. |
Rear timing chain case |
24. |
Exhaust camshaft journal (No. 1) |
| 25. |
Camshaft oil passage |
26. |
Exhaust camshaft journal (No. 2, 3, 4) |
27. |
Timing chain tensioner (secondary oil gallery) |
| 28. |
Timing chain tensioner (secondary) |
29. |
Intake valve timing control solenoid valve (bank 2) |
30. |
Exhaust valve timing control solenoid valve (bank 2) |
| 31. |
Intake valve timing intermediate lock control solenoid valve (bank 2) |
A. |
Built into oil filter |
B. |
Oil injection |
| C. |
Return oil passage |
D. |
Bypass |
E. |
To oil pan |
| F. |
Oil passage |
G. |
Main oil gallery |
|
|
