Exploded View: Disassembly

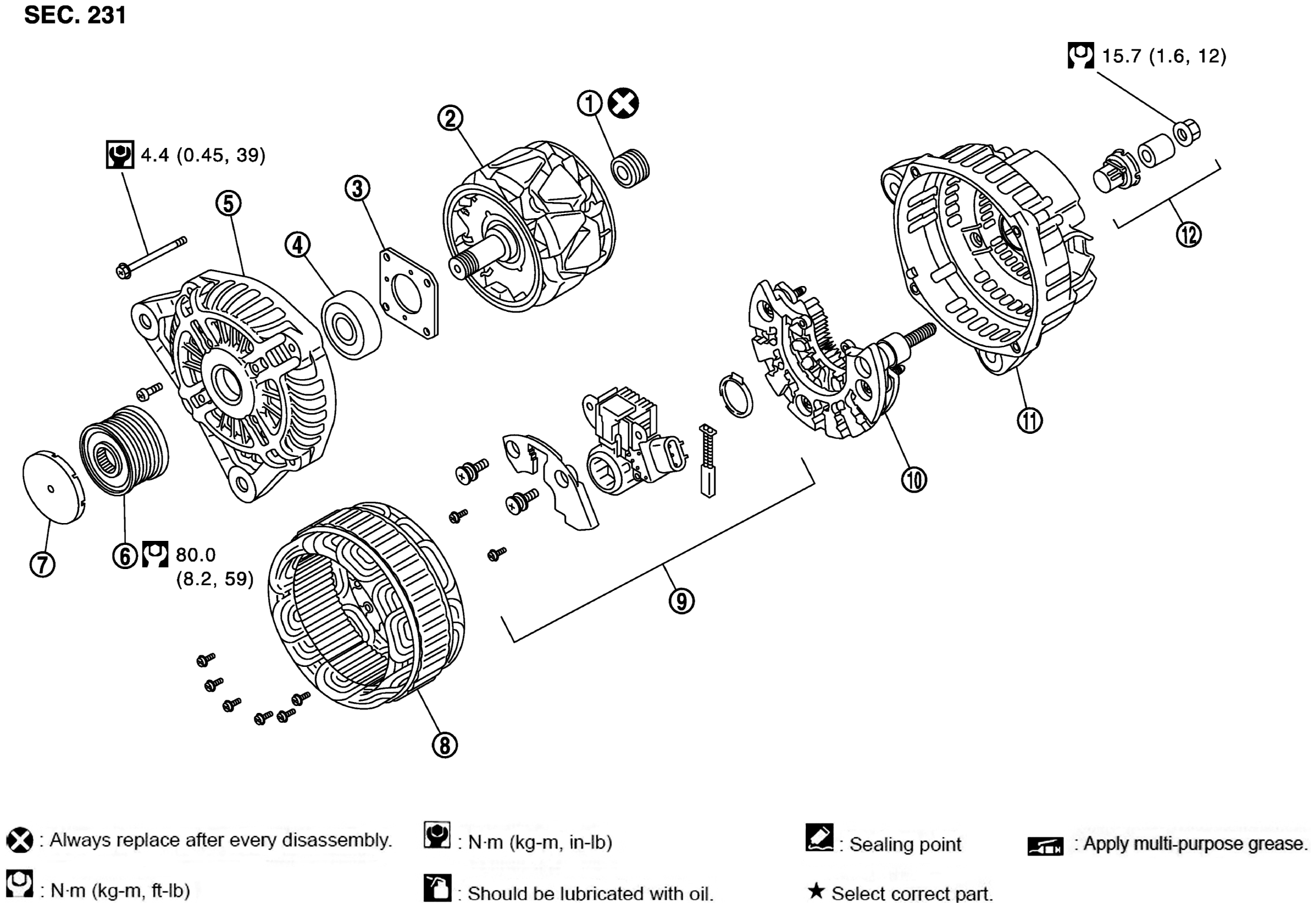

Type: A002TJ1381
| 1. | Rear bearing | 2. | Rotor assembly | 3. | Retainer |
| 4. | Front bearing | 5. | Front bracket assembly | 6. | Pulley |
| 7. | Pulley cap | 8. | Stator assembly | 9. | IC voltage regulator assembly |
| 10. | Diode assembly | 11. | Rear bracket assembly | 12. | Terminal set |
| : Always replace after every disassembly. | |||||
| : N•m (kg-m, in-lb) | |||||
| : N•m (kg-m, ft-lb) | |||||

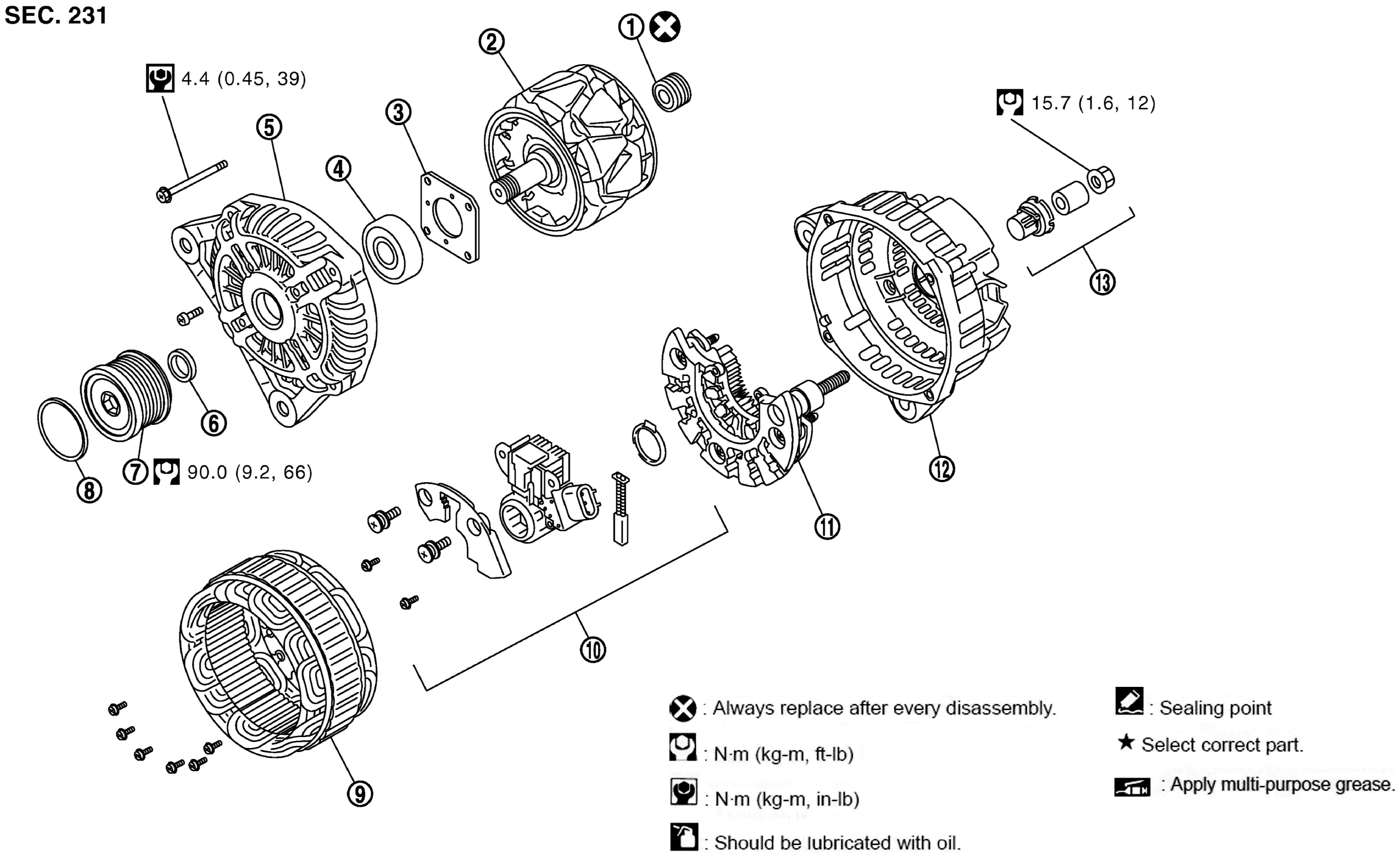

Type: A002TJ2081
| 1. | Rear bearing | 2. | Rotor assembly | 3. | Retainer |
| 4. | Front bearing | 5. | Front bracket assembly | 6. | Washer |
| 7. | Pulley | 8. | Pulley cap | 9. | Stator assembly |
| 10. | IC voltage regulator assembly | 11. | Diode assembly | 12. | Rear bracket assembly |
| 13. | Terminal set | ||||
| : Always replace after every disassembly. | |||||
| : N•m (kg-m, in-lb) | |||||
| : N•m (kg-m, ft-lb) | |||||
