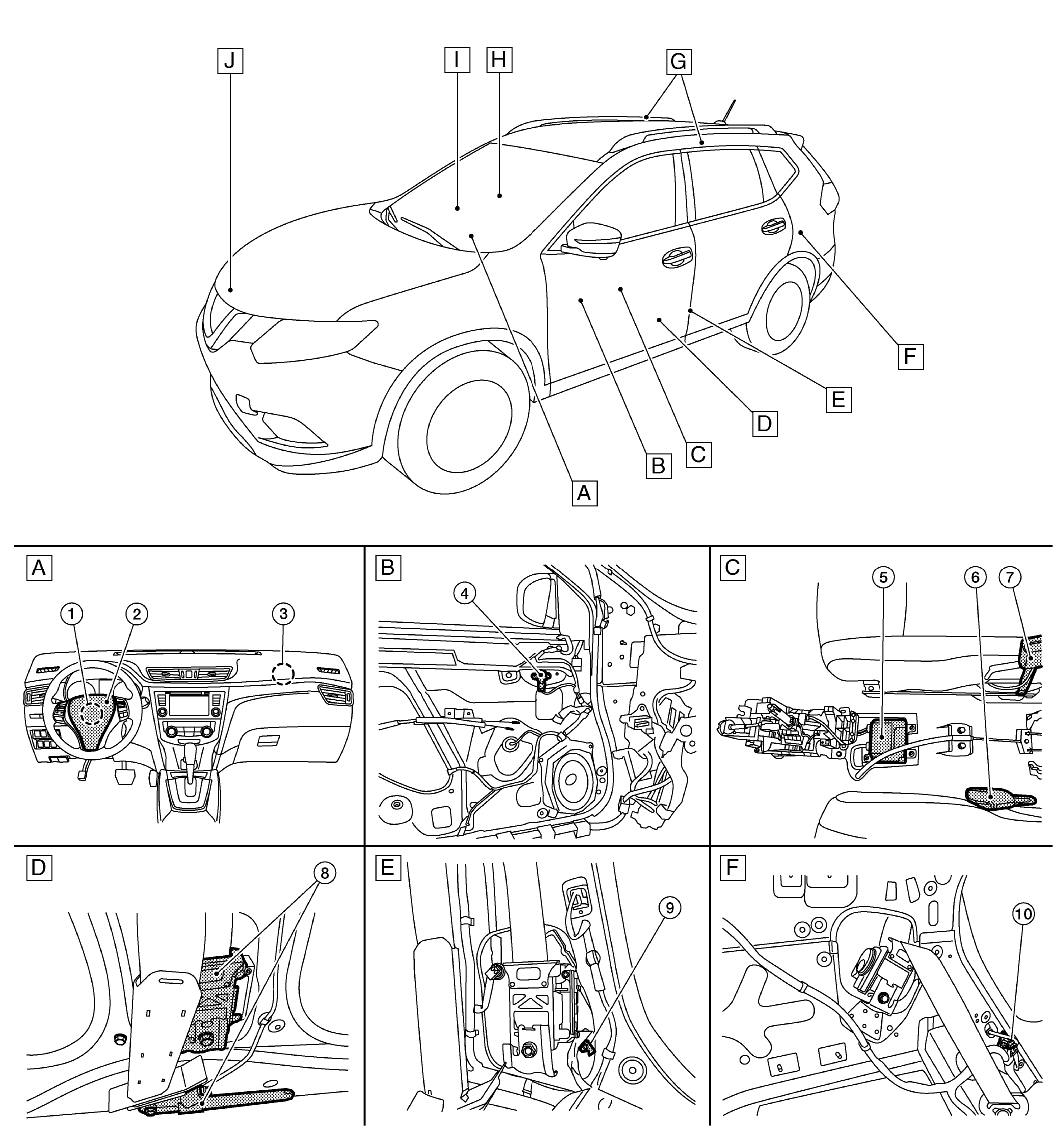

Component Parts Location
| A. | Instrument panel | B. | View with drivers door finisher removed | C. | View with center console removed |
| D. | View with the lower B-pillar trim removed |
E. | View with the lower B-pillar trim removed |
F. | View with LH rear lower luggage finisher removed |

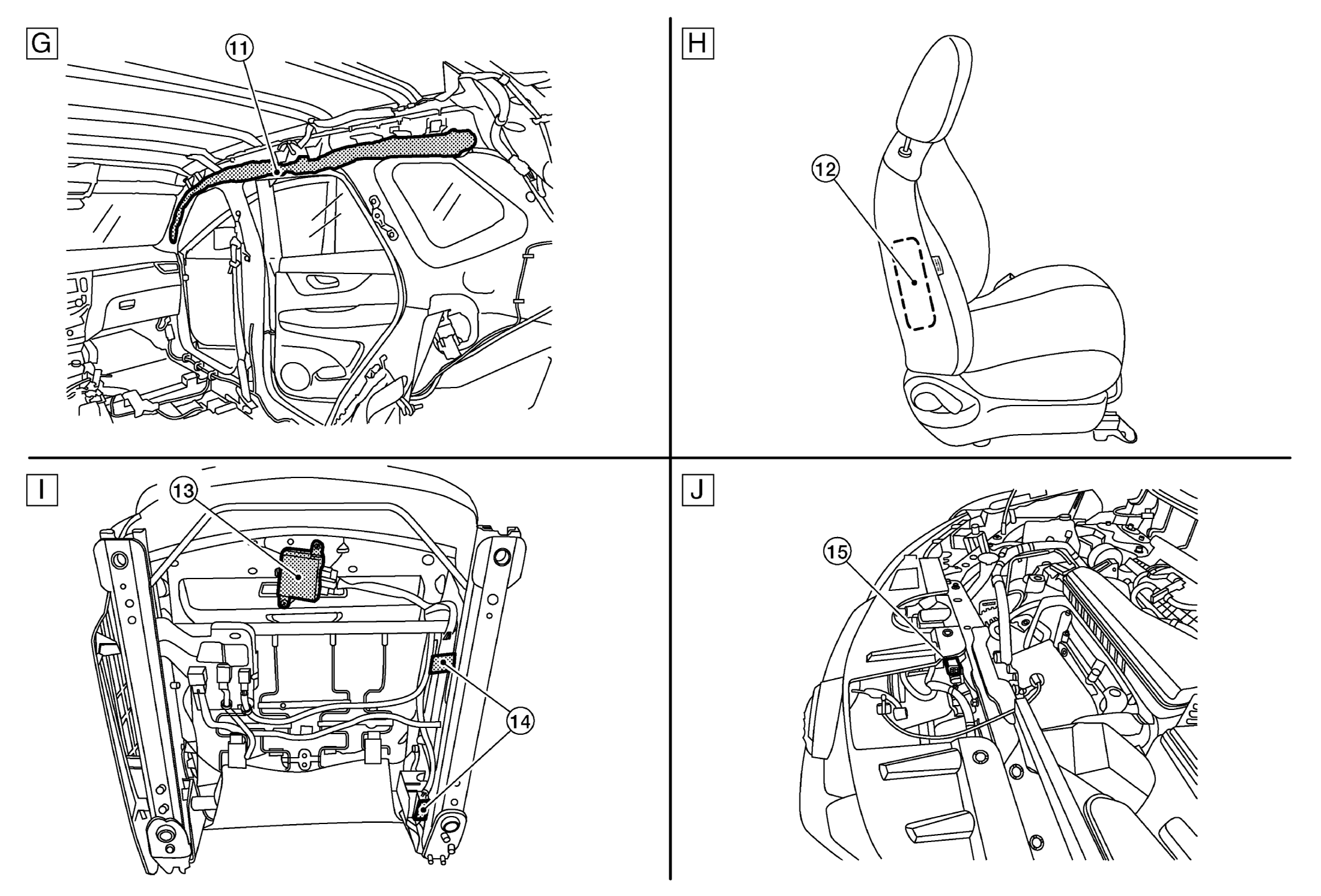

| G. | View with headlining removed | H. | RH front passenger seat | I. | Occupant classification system |
| J. | Radiator core support assembly |
| No. | Component | Function |
|---|---|---|
| 1. | Spiral cable | The spiral cable provides a rotating physical connection to the driver air bag module. |
| 2. | Drivers air bag module | Refer to DRIVER AIR BAG MODULE . |
| 3. | Front passenger air bag module | Refer to FRONT PASSENGER AIR BAG MODULE . |
| 4. | Front door satellite sensor | Refer to FRONT DOOR SATELLITE SENSOR . |
| 5. | Air bag diagnosis sensor unit | Refer to AIR BAG DIAGNOSIS SENSOR UNIT . |
| 6. | Seat belt buckle switch (driver seat) | The seat belt buckle switch LH provides the seat belt buckle signals to the air bag diagnosis sensor unit and the combination meter. |
| 7. | Seat belt buckle switch (passenger seat) | The seat belt buckle switch RH provides the seat belt buckle signals to the air bag diagnosis sensor unit and the combination meter. |
| 8. | Front LH seat belt pre-tensioner (RH similar) | Refer to FRONT SEAT BELT PRE-TENSIONER . |
| 9. | Front side air bag satellite sensor | Refer to FRONT SIDE AIR BAG SATELLITE SENSOR . |
| 10. | Rear side air bag satellite sensor LH (RH similar) | Refer to REAR SIDE AIR BAG SATELLITE SENSOR . |
| 11. | Side curtain air bag module RH (LH similar) | Refer to SIDE CURTAIN AIR BAG MODULE . |
| 12. | Side air bag module RH (LH similar) | Refer to FRONT SIDE AIR BAG MODULE . |
| 13. | Occupant classification system control unit | Refer to SYSTEM DESCRIPTION . |
| 14. | Occupant classification system sensors | Refer to SYSTEM DESCRIPTION . |
| 15. | Crash zone sensor | Refer to CRASH ZONE SENSOR . |
