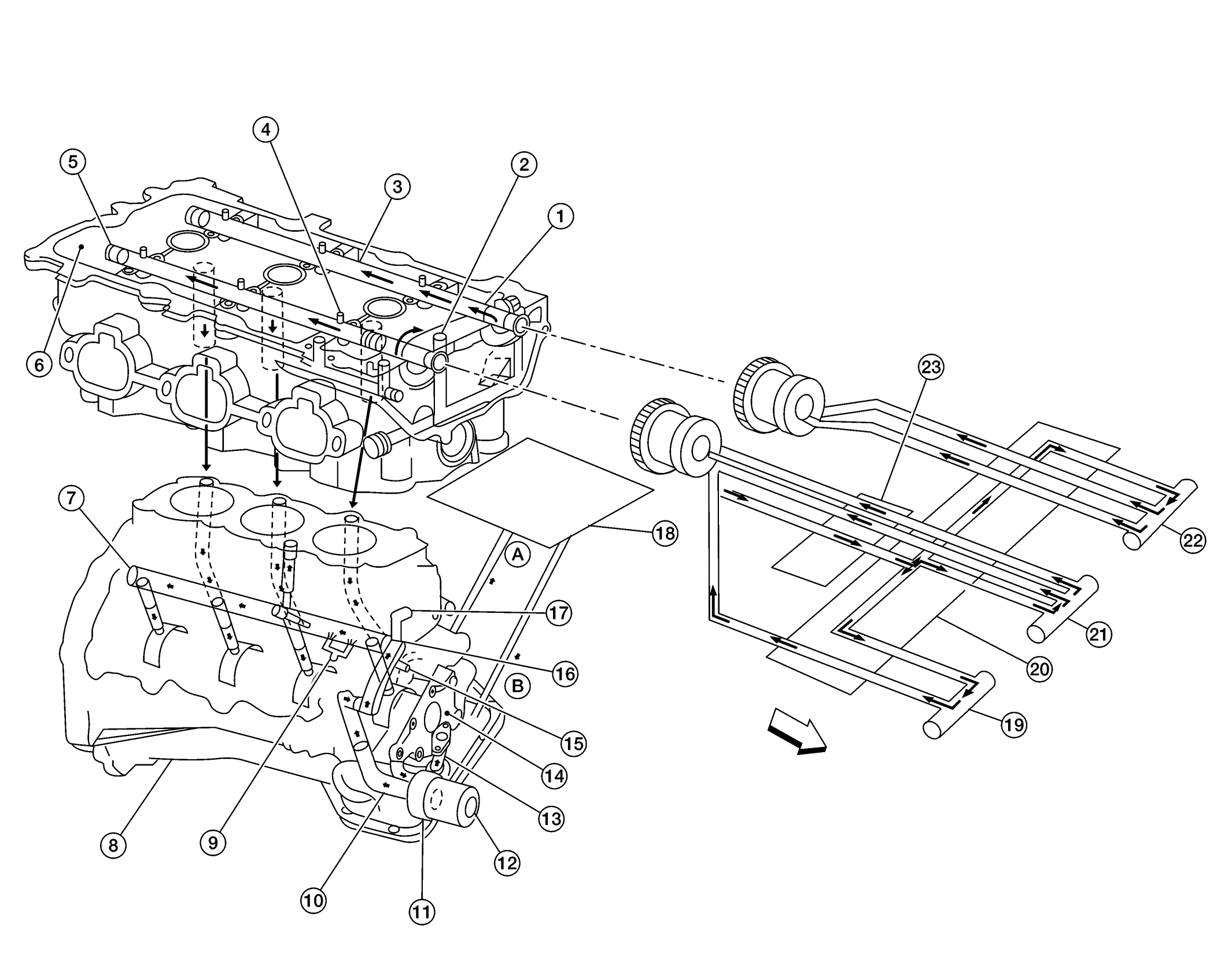

| 1. |
Camshaft (EXH) Journal (No. 1) |
2. |
Timing Chain Tensioner (Secondary) |
3. |
Camshaft (EXH) |
| 4. |
Camshaft (INT) Journal (No. 2) |
5. |
Camshaft (INT) |
6. |
Cylinder Head (Bank 2) |
| 7. |
Main Oil Gallery |
8. |
Upper Oil Pan |
9. |
Piston Oil Jet |
| 10. |
Oil Pan Oil Gallery |
11. |
Oil Cooler |
12. |
Oil Filter |
| 13. |
Oil Strainer |
14. |
Oil Pump |
15. |
Timing Chain Oil Jet |
| 16. |
Timing Chain Case Oil Gallery |
17. |
Timing Chain Tensioner (Primary) |
18. |
Timing Chain Case |
| 19. |
Intake Valve Timing Control Solenoid Valve (Bank 2) |
20. |
Valve Timing Control Cover (Bank 2) |
21. |
Exhaust Valve Timing Control Solenoid Valve (Bank 2) |
| 22. |
Intake Valve Timing Intermediate Lock Control Solenoid Valve (Bank 2) |
23. |
Front Cover |
A. |
To Timing Chain Case |
| B. |
From Timing Chain Case |
 |
Engine Front |
|
|
