Repair and Diagnosis
>>
Transmission
>>
Transfer Case
>>
System Description
>>
AWD System
>>
System Description
>>
Power Transfer Diagram
Power Transfer Diagram

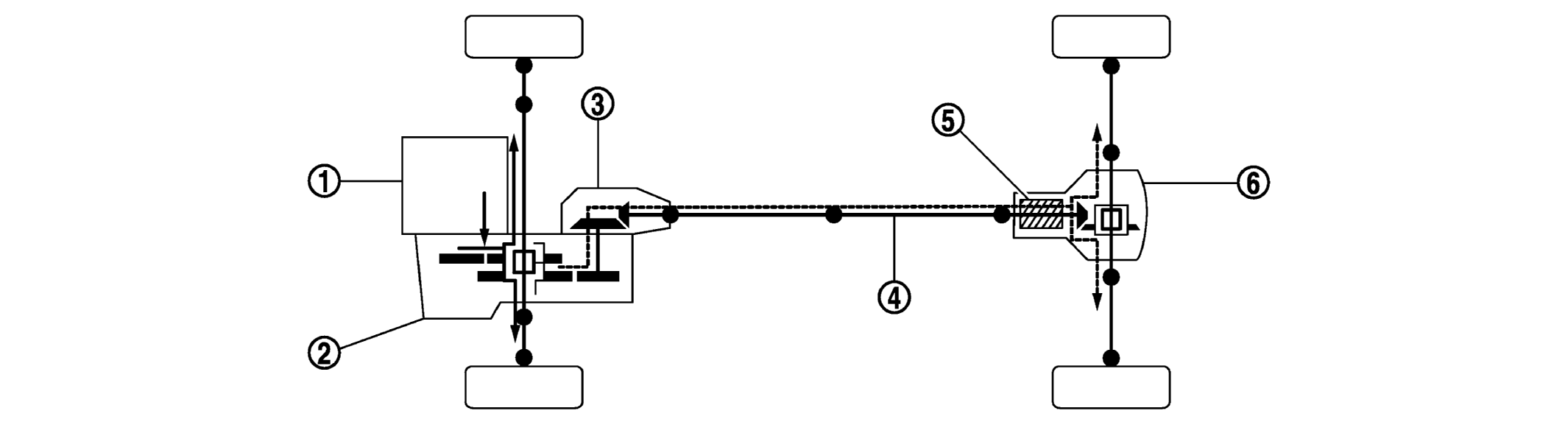

Fig 1: Power Transfer Diagram
Courtesy of NISSAN NORTH AMERICA, INC.
1.
Engine
2.
Transaxle
3.
Transfer
4.
Propeller shaft
5.
Electric controlled coupling
6.
Rear final drive
