Section 14 (Engine Control System - Component Testing (MR20DE) (CALIFORNIA))
>>
Mil And Data Link Connector
>>
Wiring Diagram
Mil And Data Link Connector: Wiring Diagram
WARNING:
This page is about a different variant/trim than selected.

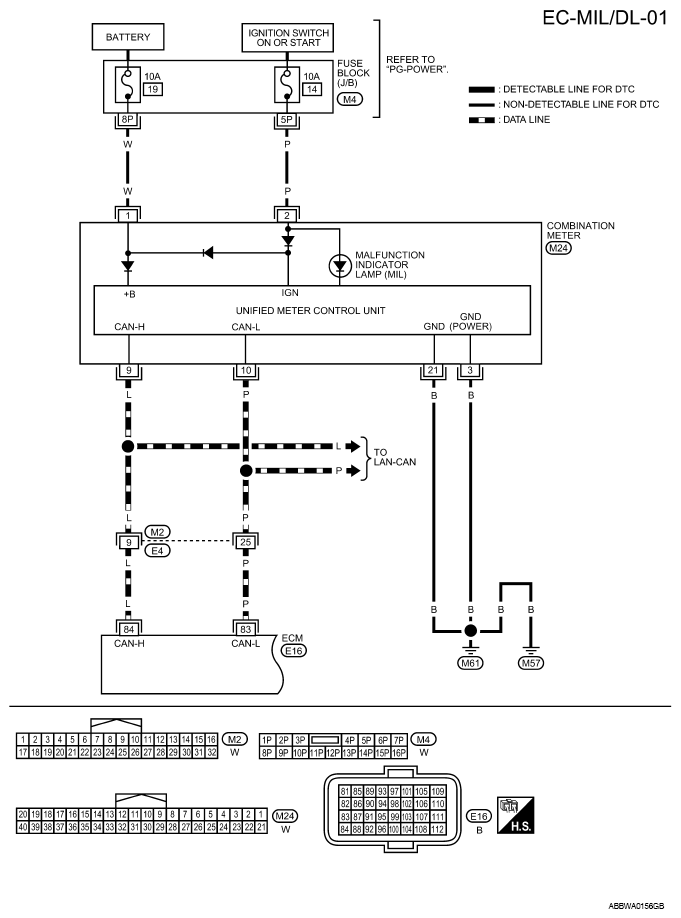

Fig 1: Identifying Wiring Diagram With Connector End View (EC-MIL/DL-01)
Courtesy of NISSAN NORTH AMERICA, INC.
Fig 2: Identifying Wiring Diagram With Connector End View (EC-MIL/DL-02)
Courtesy of NISSAN NORTH AMERICA, INC.
