Overall Sequence

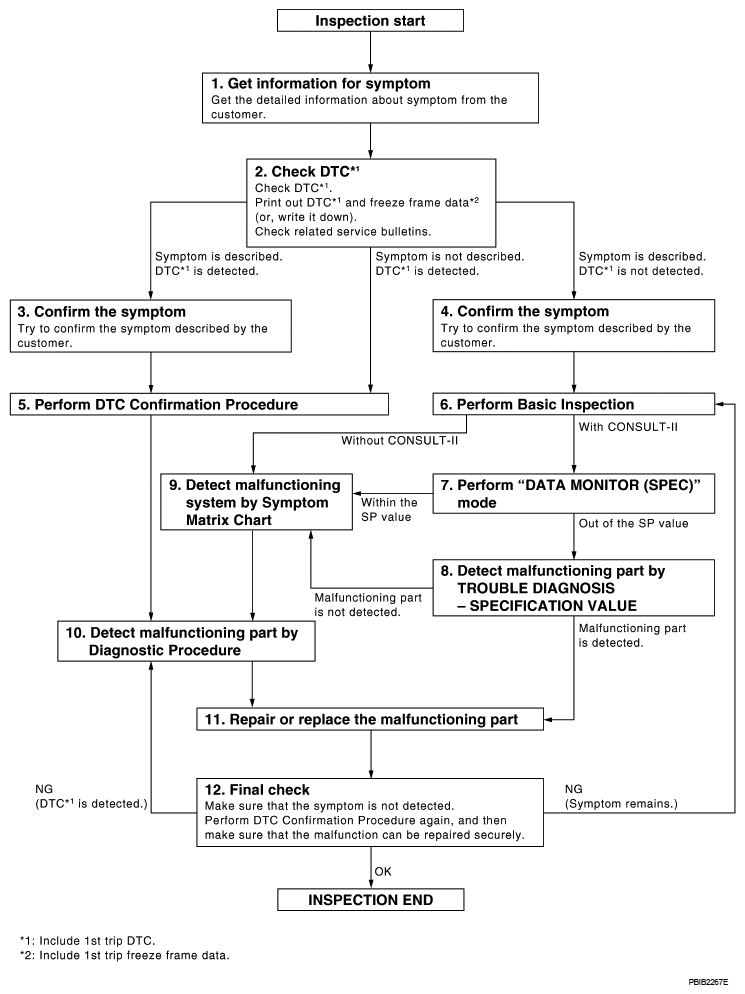

Fig 1: Overall Sequence Work Flow Chart
G06152292Courtesy of NISSAN MOTOR CO., U.S.A.
