Miscellaneous Components
MISCELLANEOUS COMPONENTS LOCATION
| Component | Location |
|---|---|
| A/C Resistor | On left side of A/C cooling unit, under instrument panel. |
| Airflow Meter | In engine compartment on left front side. See Figure & Figure . |
| EFI Resistor | Right front corner of engine compartment. |
| External Power Terminal | Inside left front wheel well. See Figure. |
| Fusible Link | Connected to positive battery cable, at battery. |
| Fusible Link Holder | In right front corner of engine compartment. See Figure. |

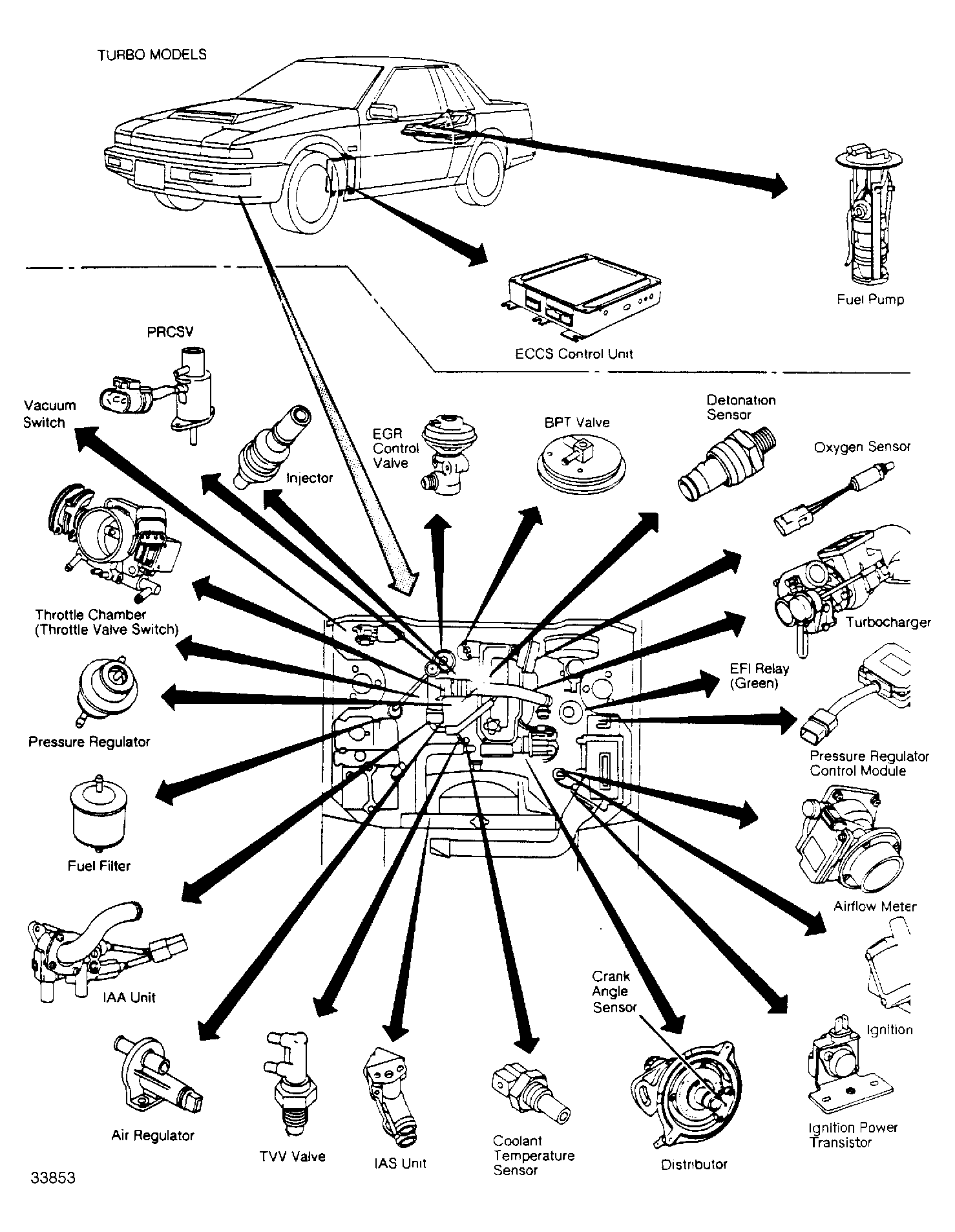

| Fuel Pump | In fuel tank. See Figure & Figure . |

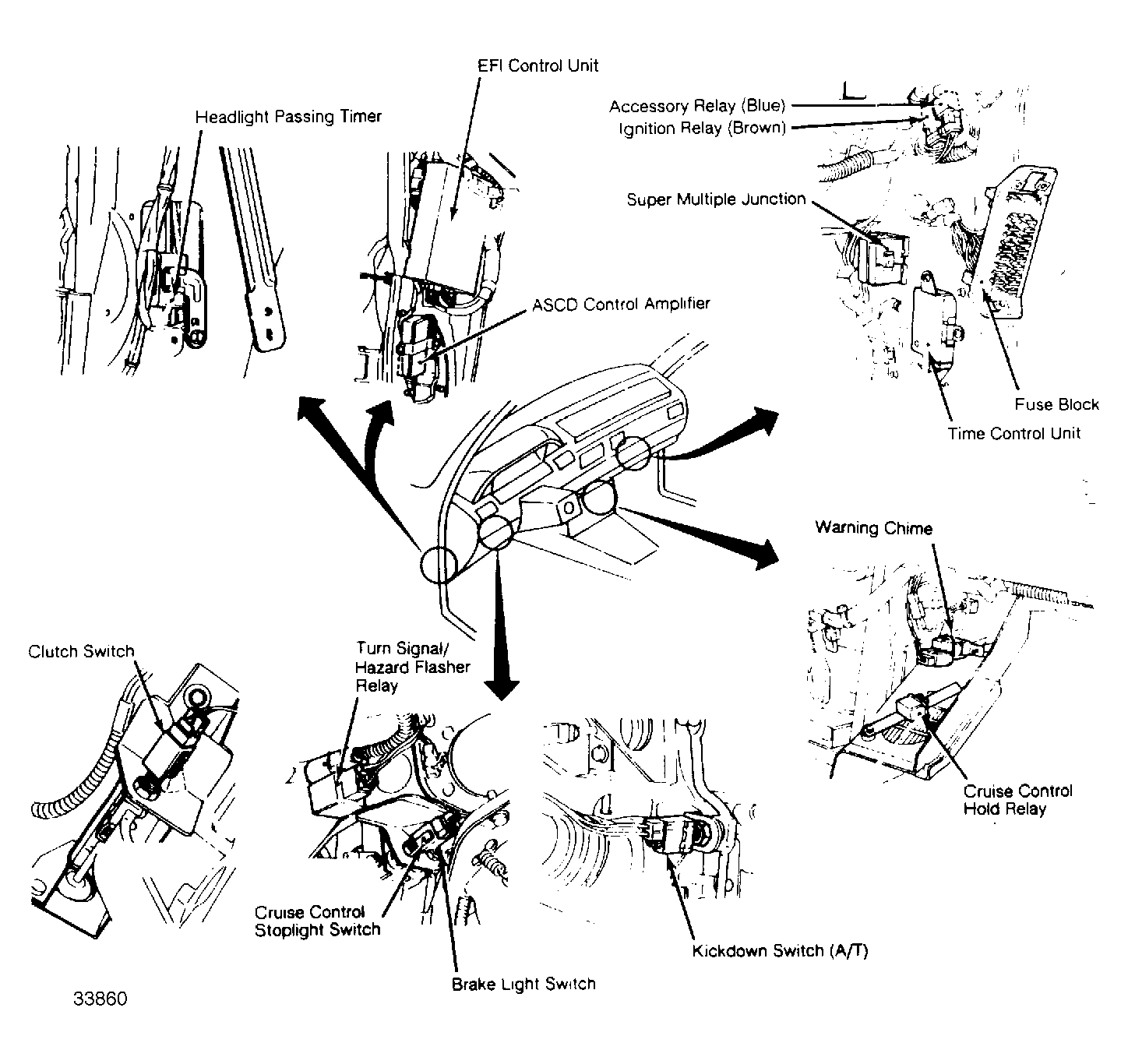

| Fuse Block | On right side kick panel. See Figure. |
| Headlight Passing Timer | Behind left kick panel (behind EFI control unit). |

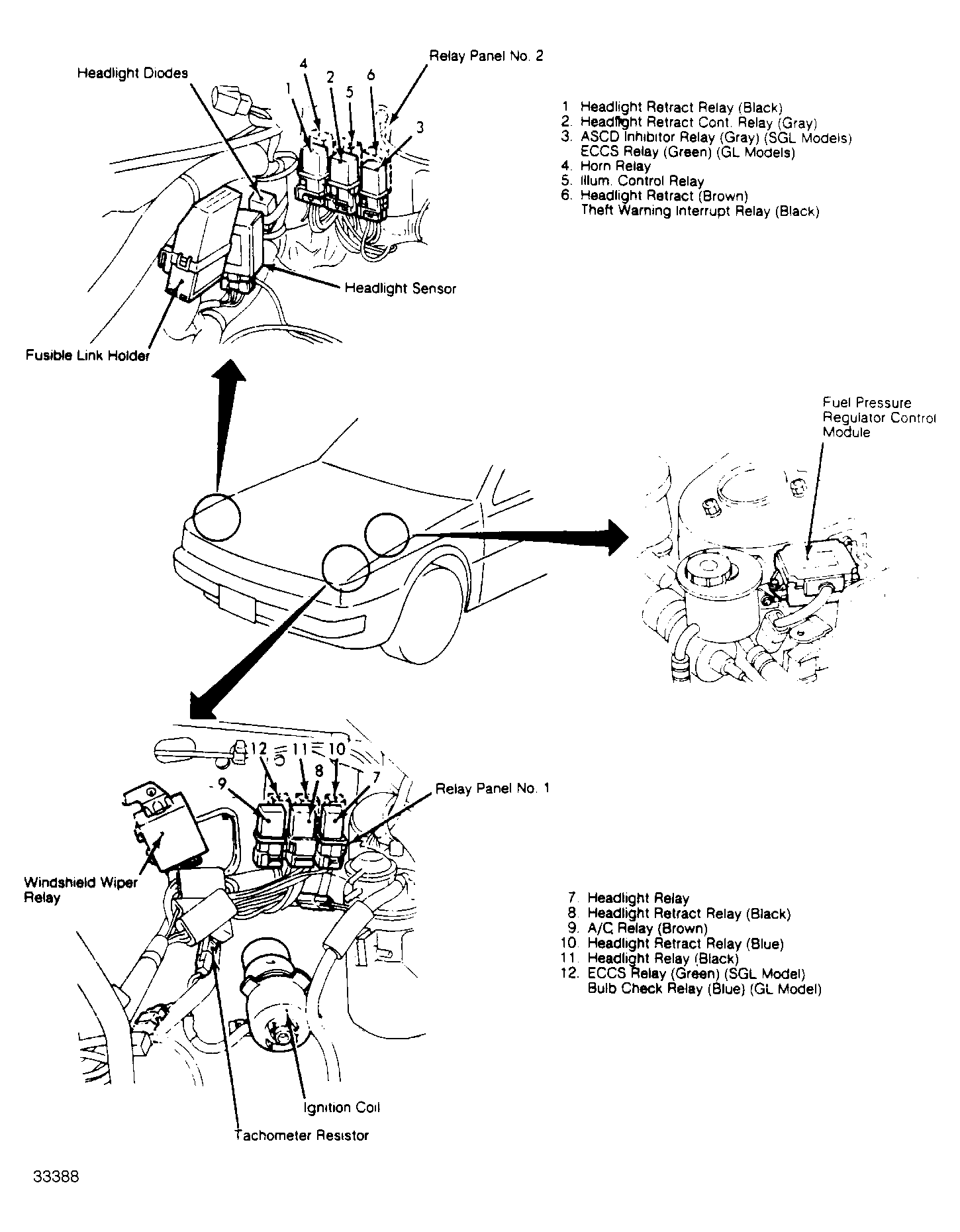

| Headlight Diodes | In right front corner of engine compartment. See Figure. |

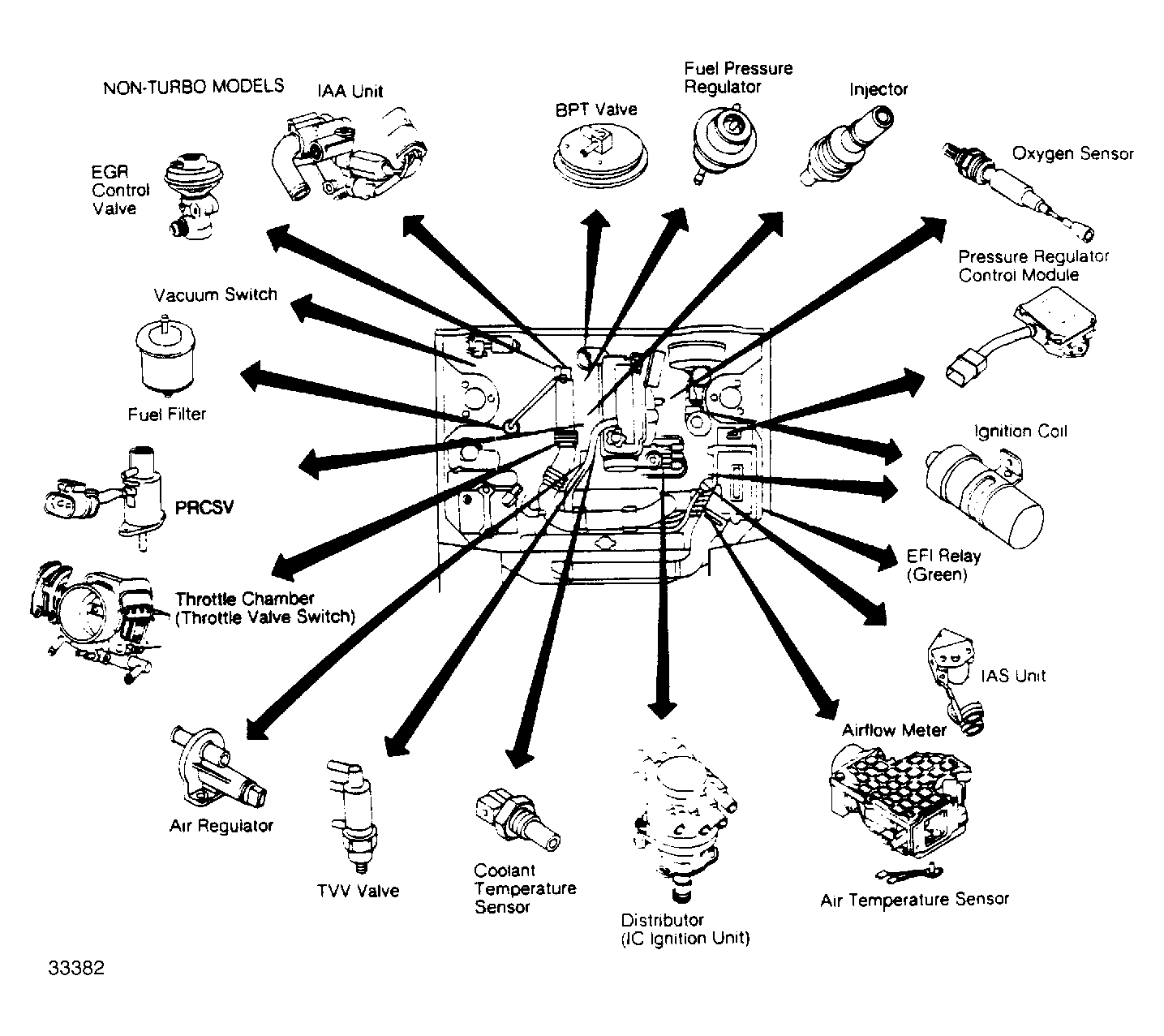

| Idle Air Adjust Unit | On plenum chamber. See Figure & Figure . |
| Ignition Power Transistor (Turbo) | In left front corner of engine compartment. See Figure. |

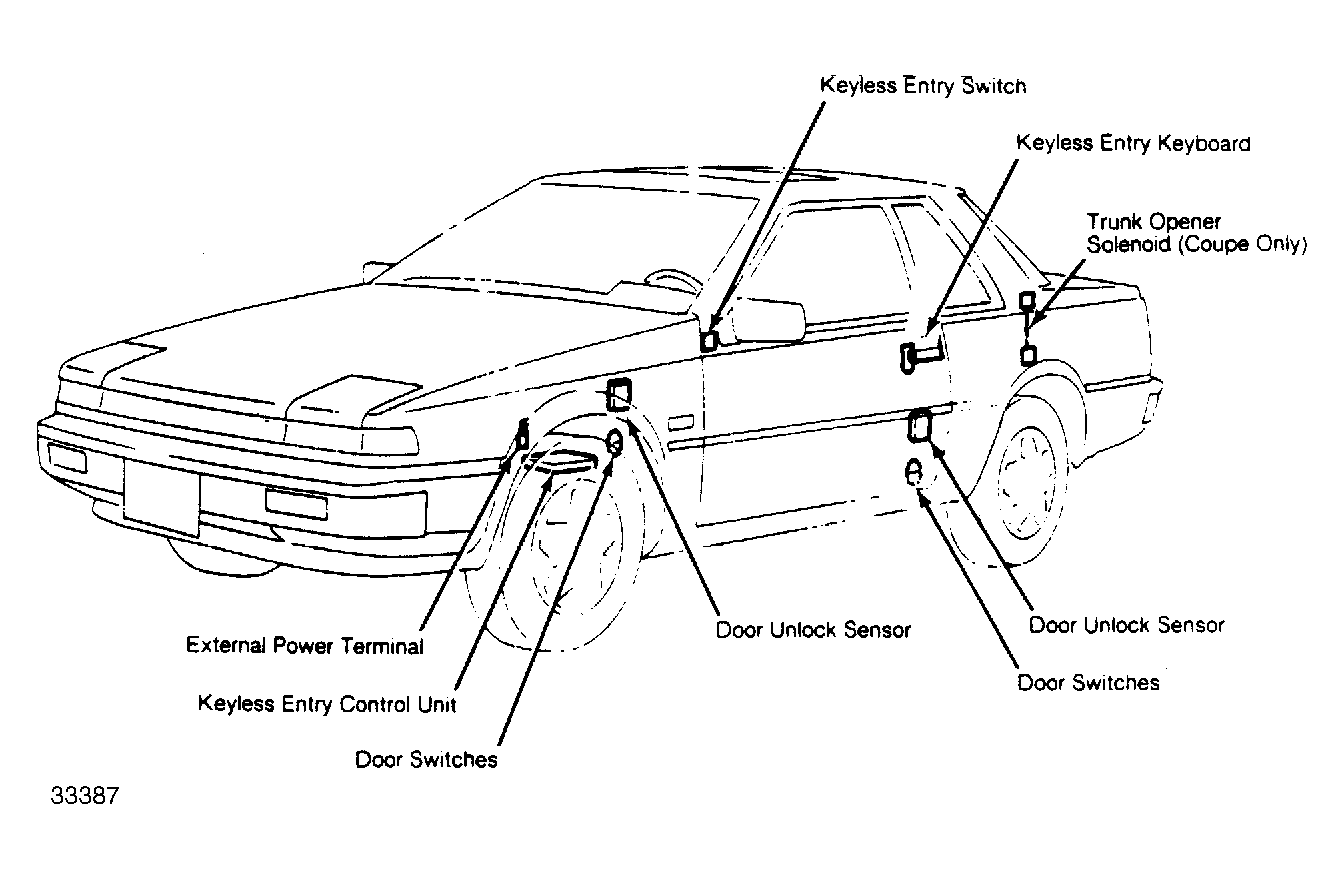

| Keyless Entry Keyboard | On outside of drivers door. See Figure. |

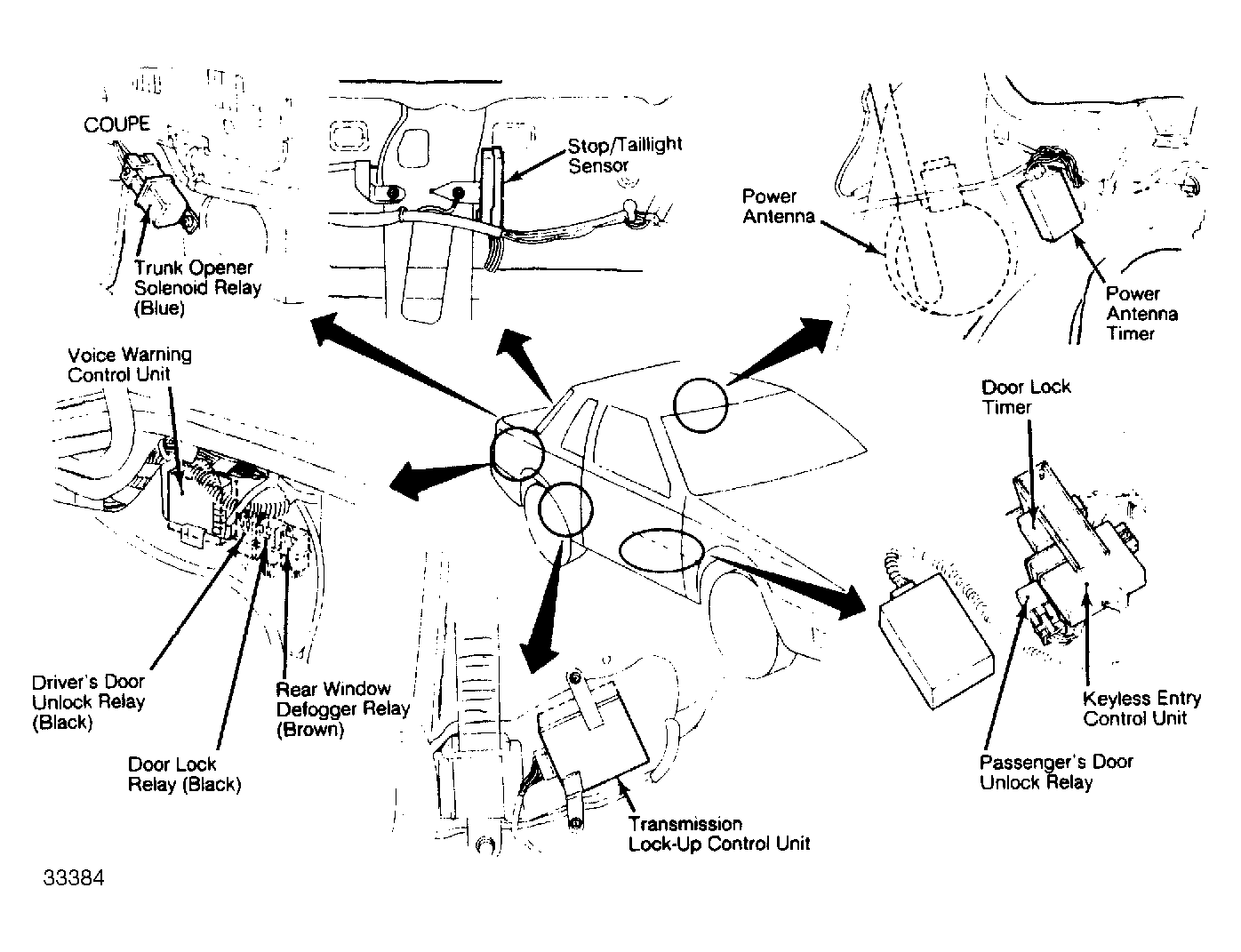

| Power Antenna | In luggage compartment on left front side. See Figure. |
| PRCSV (Turbo) | Under engine air intake system. See Figure. |
| Relay Panel No. 1 | In left front corner of engine compartment. |
| Relay Panel No. 2 | In right front corner of engine compartment. |
| Sunroof Circuit Breaker | On steering column bracket. |
| Super Multiple Junction | On right kick panel. See Figure. |
| Tachometer Resistor | Right front corner of engine compartment. See Figure. |
| Theft Warning Diode Box | Under right seat. See Figure. |

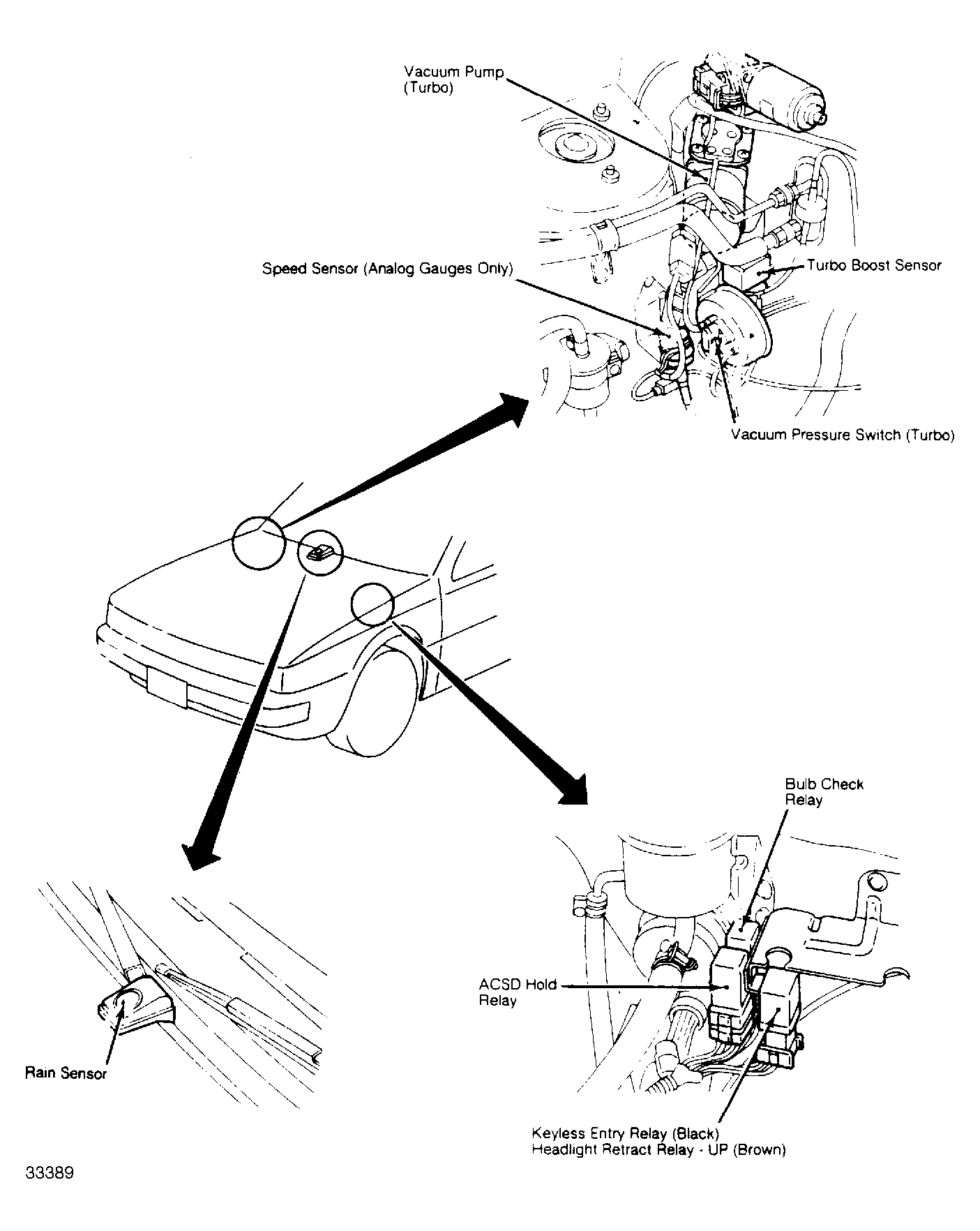

| Vacuum Pump (Turbo) | Rear rear corner of engine compartment. See Figure. |
| Warning Chime | Behind center of instrument panel. See Figure. |
