Miscellaneous Components
MISCELLANEOUS COMPONENTS LOCATION
| Component | Location |
|---|---|

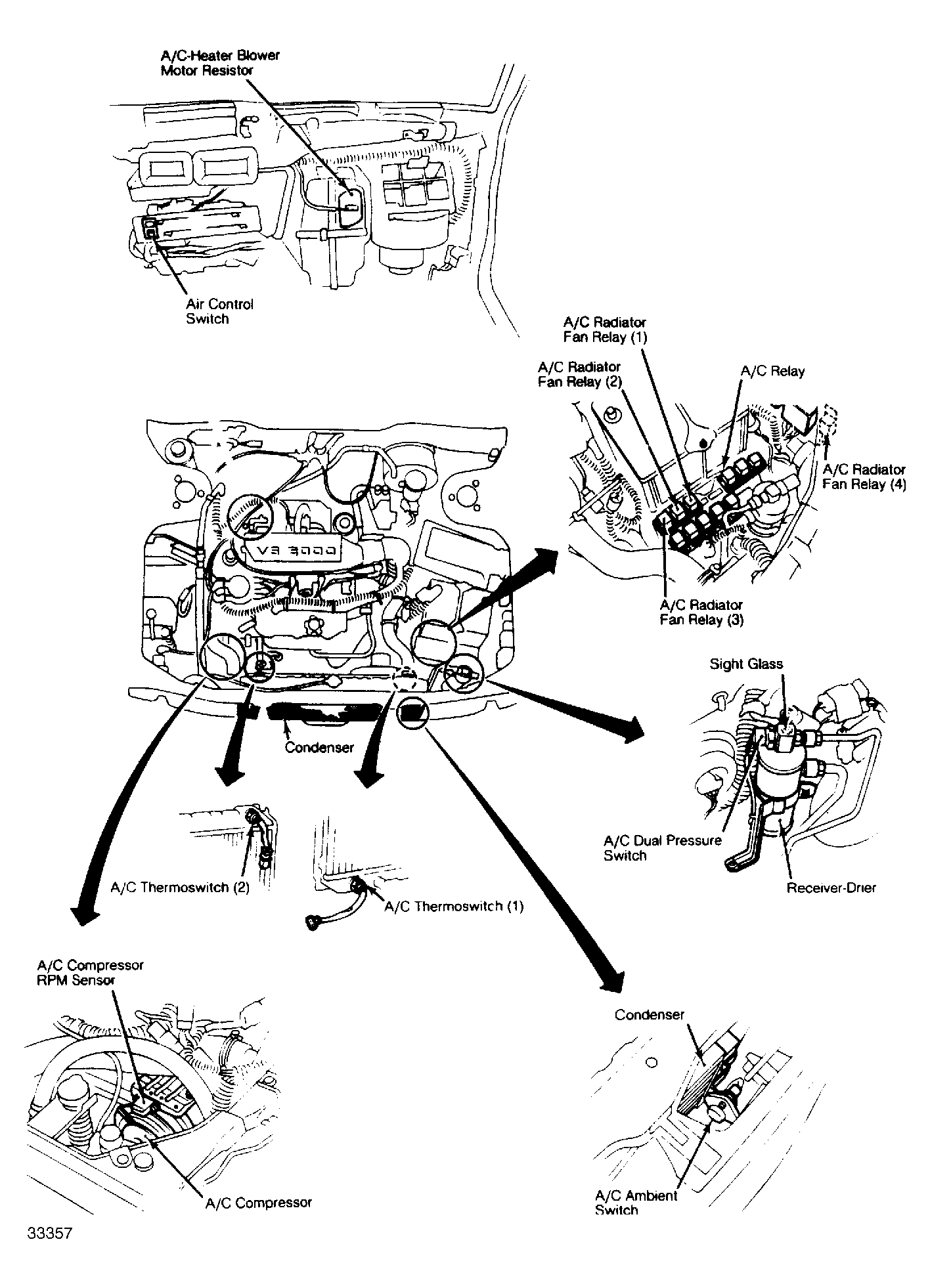

| A/C-Heater Blower Motor Resistor | Under dash, center section. See Figure . |

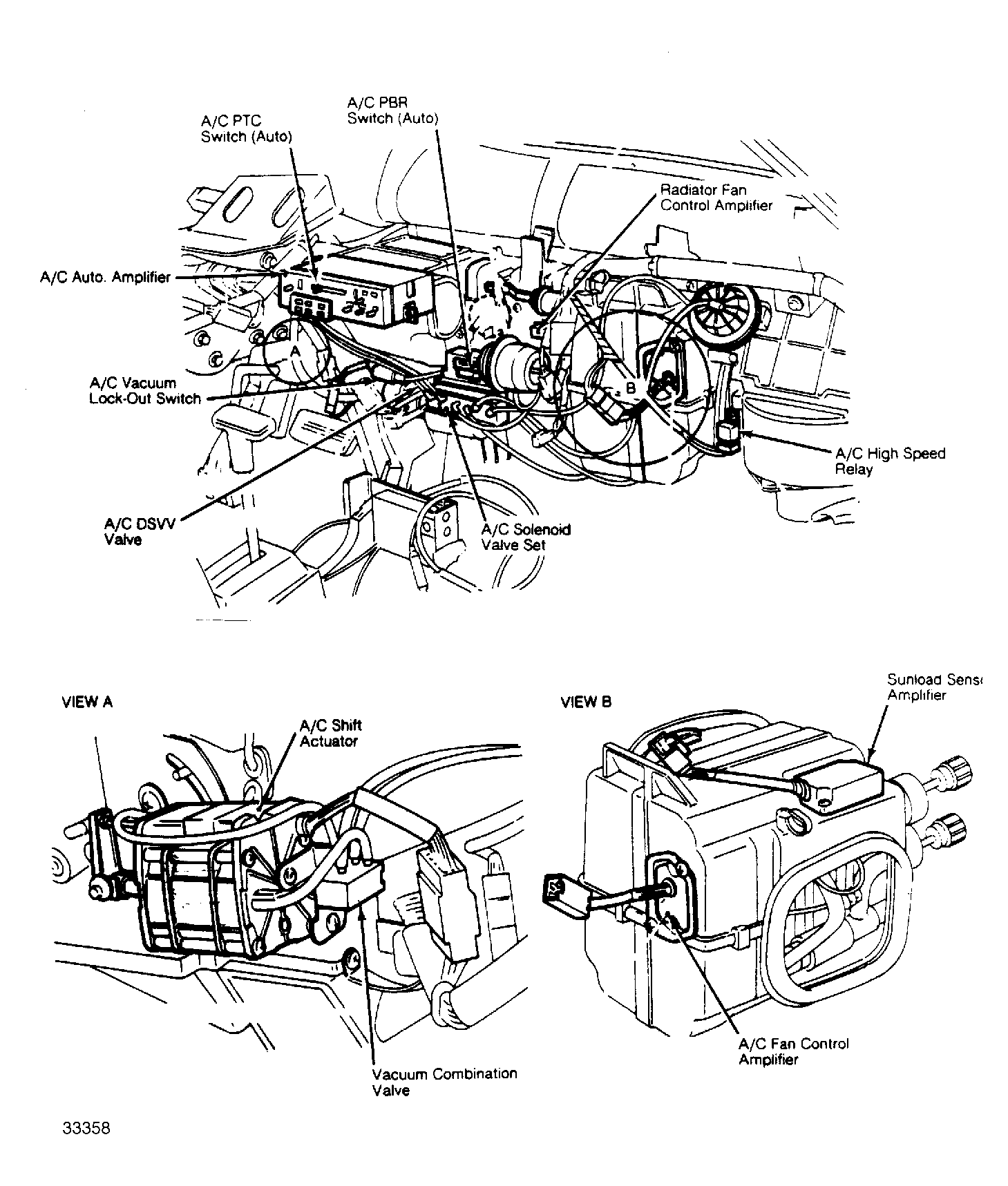

| A/C Auto Amplifier | Behind center of dash. See Figure . |
| A/C Fan Control Amplifier | Under right side of dash, in A/C condenser box. See Figure . |
| A/C Shift Actuator | Under center of dash. See Figure . |
| A/C Thermo Control Amplifier | Under dash, right side. See Figure . |
| Airflow Meter | In engine compartment on front left side. See Figure . |
| Air Regulator | On left side of engine block. See Figure . |
| Bulb Check Diode | At left rear corner of engine compartment. See Figure . |
| Circuit Breaker | Behind left kick panel, above diode pact. See Figure . |
| Diodes | Under rear parcel shelf. See Figure & Figure . |
| Diode No. 1, 2 & 3 | Behind left kick panel, behind super multiple junction. See Figure . |
| Fuse Block | Behind left kick panel. |
| Fusible Links | On left front inner fenderwell, in front of air cleaner. See Figure . |
| Ignition Coil | In engine compartment, on right front side. See Figure & Figure . |
| Ignition Power Transistor | In engine compartment, on left front side. See Figure . |
| Instrument Gauges Diode | Under dash, left side. |
| Instrument Lights Diode | Under dash, left side. |
| Power Door Lock Circuit Breaker | Under dash, on right kick panel. |
| Power Window Circuit Breaker | On right kick panel. |
| Pressure Reg. Control Module | Just forward of left shock tower. See Figure . |
| Radiator Fan Control Amplifier | Under dash, on right side. See Figure . |
| Radio Condenser | In trunk, on left side. See Figure . |
| Relay Box | In engine compartment, left side. See Figure . |
| Super Multiple Junction | On left kick panel. See Figure . |
| Tailgate Lock Actuator (Wagon) | In center of back door. See Figure . |
| Voice Warning Diode | In trunk, on left side. See Figure . |
